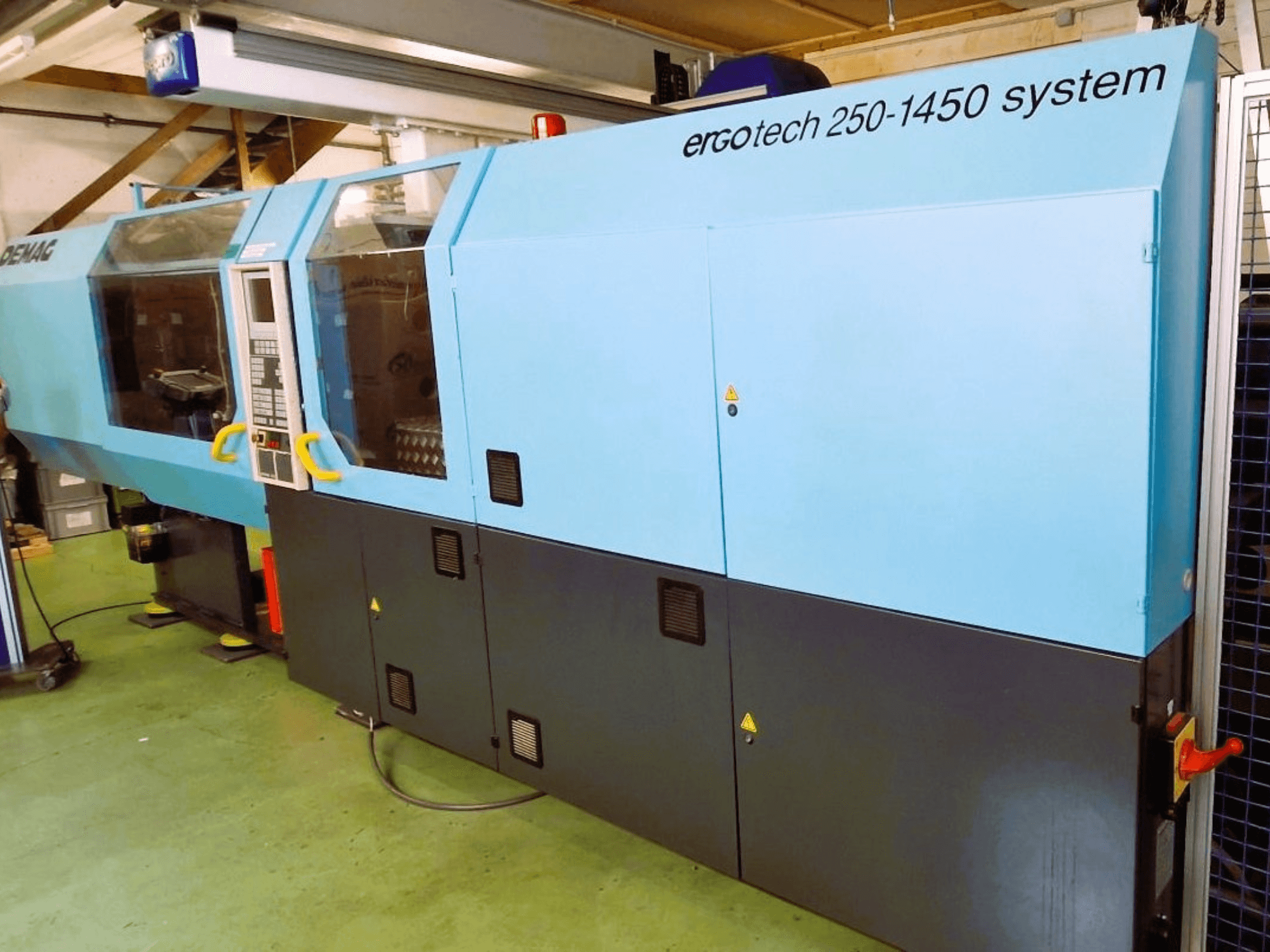

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Зажимное устройство:

  • Усилие зажима: 2500 кН (усилие удержания 2750 кН)

  • Максимальный ход открытия: 675 мм

  • Высота инструмента/формы: 330-710 мм

  • Расстояние между стяжками: 630 × 630 мм

  • Макс. расстояние между зажимными пластинами инструмента: 950 × 950 мм

  • Макс. вес пресс-формы: 3300 кг

  • Ход выталкивателя: 200 мм

  • Усилие выталкивания: 80 кН (усилие втягивания 35 кН)

  • 5-точечный двойной рычаг выталкивания, компактный; рычаги выталкивания с масляной смазкой и оптимизированными импульсами

  • Опора для подвижной плиты; регулируемые по высоте монтажные плиты пресс-формы

  • Стяжки с индукционной закалкой (4-кратные), верхние стойки выдвигаются

  • 3 скорости открытия/закрытия пресс-формы; усилие смыкания регулируется на IBED

  • Гидравлический выталкиватель пресс-формы; система измерения положения плит пресс-формы

  • Автоматическое отключение охлаждения пресс-формы в случае неисправностей

• Узел впрыска:

  • Узел впрыска: 1450

  • Диаметры шнеков: 50 / 60 / 70 мм (в текущей комплектации: 70 мм)

  • Соотношение L/D: 20:1 (все винтовые цилиндры)

  • Макс. ход дозатора: 270 мм

  • Активная система втягивания шнека; гидравлическое втягивание шнека после выдержки под давлением или пластификации

  • Отдельно обогреваемые зоны цилиндра; 5 самооптимизирующихся контуров контроля температуры (цилиндр и сопло)

  • Регулирование скорости через 10 опорных точек (многоугольный профиль)

  • Регулирование скорости шнека с помощью 6 ступеней

  • Регулирование давления удержания: 10 ступеней (многоугольный профиль)

  • Впрыск через систему измерения вытеснения (быстрый/полный)

  • Регулируемое противодавление; контроль подушки при удерживающем давлении

  • 2 3-скоростная система литья под давлением; двухступенчатая скорость выталкивания

• Сопло:

  • Максимальный ход сопла: 440 мм

  • Глубина погружения сопла: 40 мм

  • Контактное усилие сопла: 110 кН

• Характеристики/данные:

  • Макс. вес детали (PS): 927 g

  • Объем загрузочного бункера: 110 л

  • Емкость масляного бака: 700 л

  • Насосный агрегат: 37 / 45 кВт

  • Электрическое подключение: 380 В / 50 Гц

• Управление и HMI:

  • Полностью управляемый термопластавтомат; модульная конструкция

  • Энергосберегающий гидравлический насос управления DFE

  • Система смены цилиндров с автоматическим преобразованием данных

  • Встроенная функция рампы для открытия/закрытия пресс-формы

  • Операторский терминал IBED с 10-дюймовым ЖК-дисплеем и 3,5-дюймовым флоппи-дисководом

  • Ввод уставки в барах, см³, мм/с или %

  • Графическая поддержка профилей впрыска

  • Сбор данных процесса PDE (20 параметров + 100 циклограмм); управление процессом

  • Диагностика ошибок в текстовом виде

  • Передача данных процесса на другие машины ERGOtech

  • Программа включения/выключения с эжекционным распылением

  • Функция помощи с дискетой

• Интерфейсы и соединения:

  • EOAT/периферийная шина для подключения устройств

  • Интерфейс V24 для принтера печатной продукции; программа принтера + печатная продукция

  • Интерфейс управления VDMA 24465 (32-контактный)

  • Интерфейс защиты инструмента (блокировка выталкивающей пластины)

  • Подключение инструмента DIN стандарт

  • Комбинация розеток:

    • 2× 220 В / 2× 380 В + автоматическое отключение

    • 2× 220 В + 1× 380 В розетка (SO)

  • Пневматические клапаны (3/2) для монтажной плиты инструмента

  • Управление охлаждающей водой: 8-ходовой (с возможностью расширения до 12-ходового)

  • Визуальный индикатор неисправности (мигающая лампочка)

• Лакокрасочное покрытие:

  • Нижняя часть антрацит; верхняя часть синий/зеленый/светло-серый

Дополнительное оборудование

• Робот Sepro (манипулятор)

  • Горизонтальный поперечный ход X: всего 3000 мм (X1 = 2580 мм / X2 = 420 мм)

  • Привод: серводвигатель

  • Макс. скорость перемещения: 4000 мм/с

  • Сторона выхода: задняя часть машины

  • Фиксированная высота основания приблизительно: 480 мм

• Бункер для материала

• Регулятор температуры с графической записью

• Блок управления охлаждающей водой: 8-ходовой, с возможностью расширения до 12-ходового

• Надежное крепление машины (виброгасящие опоры)
