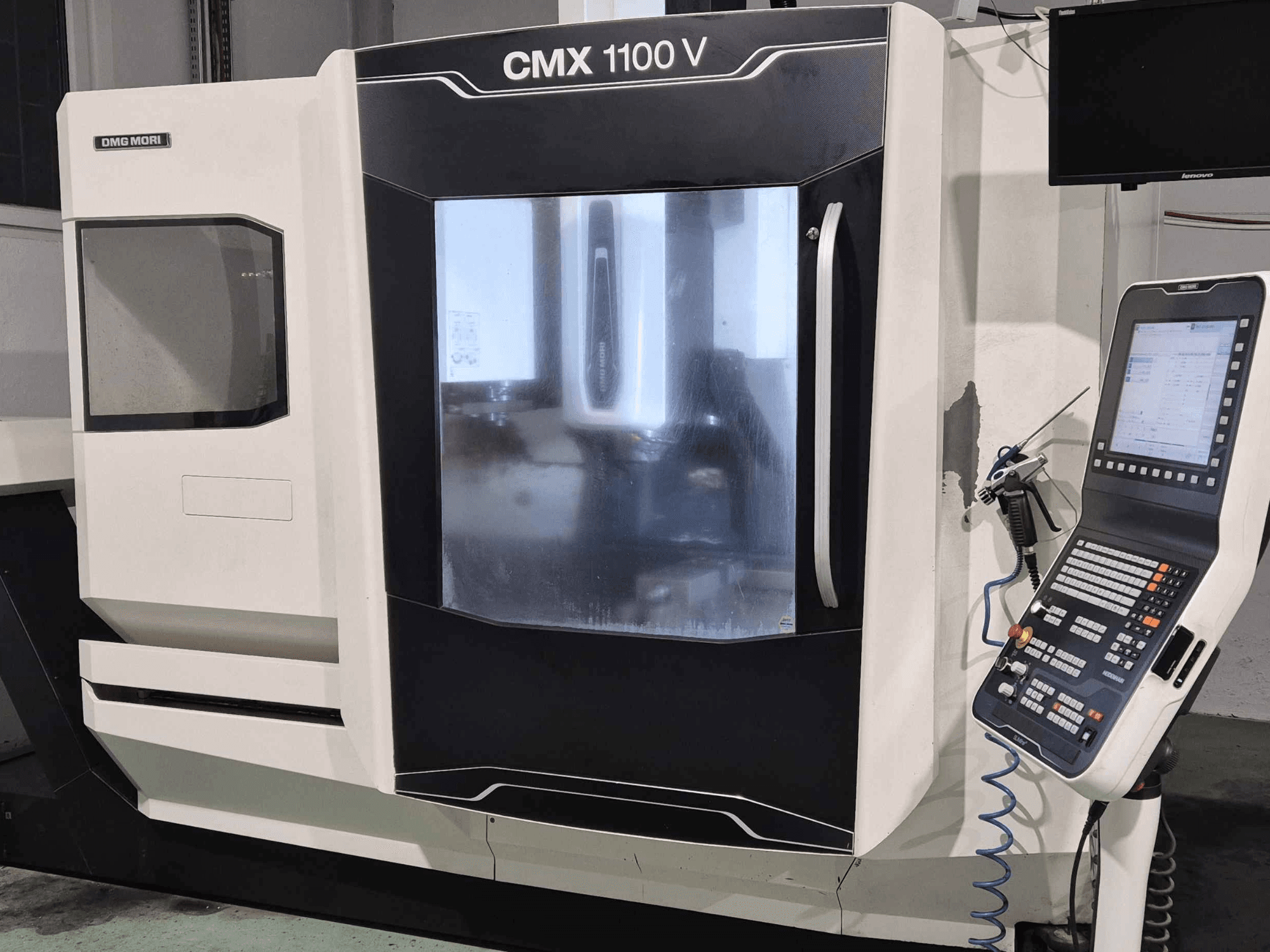

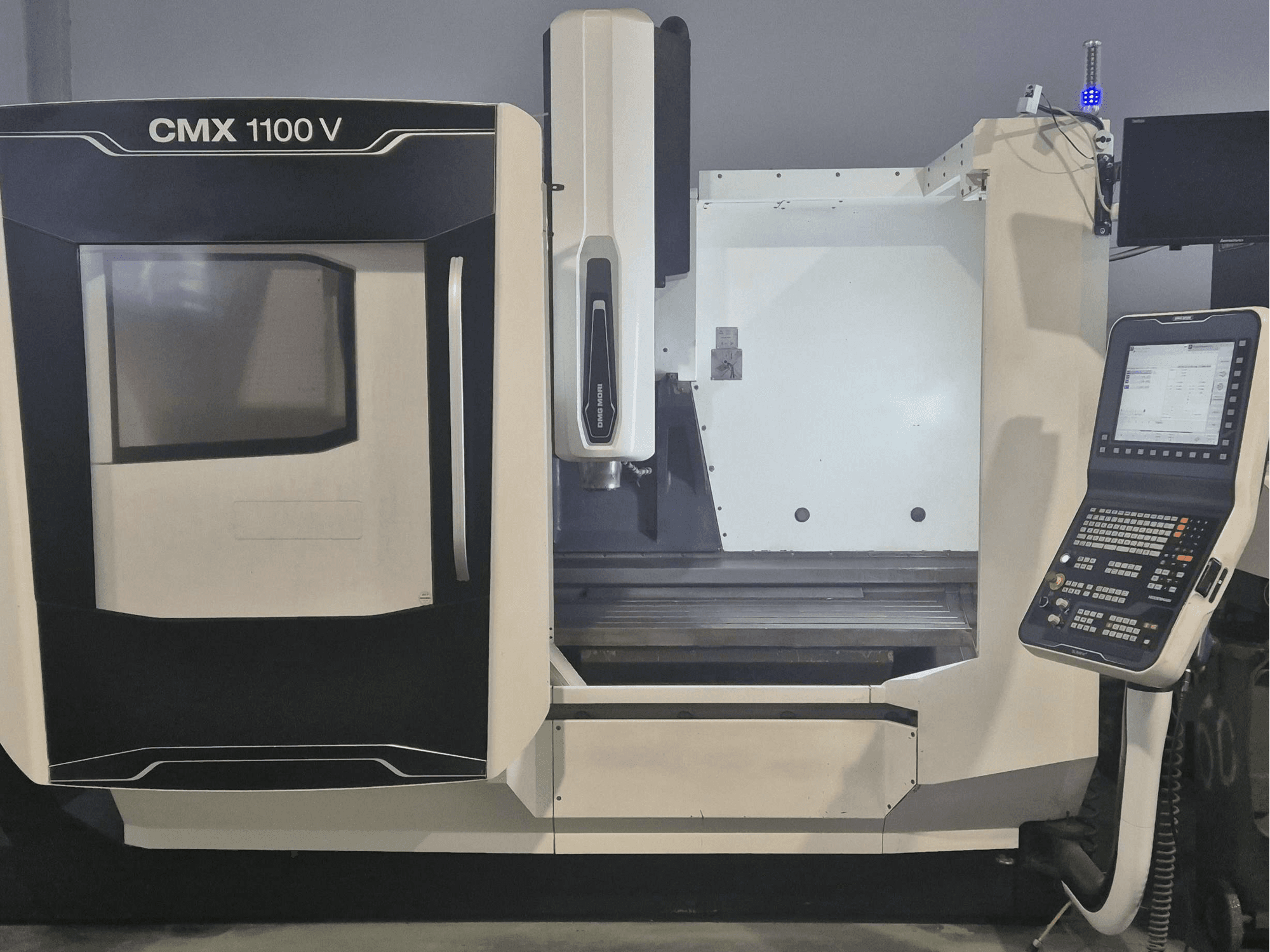

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Время работы:

  • Наработка шпинделя после замены: 2 900 ч

  • Наработка шпинделя (по счетчику станка): 32 420 ч

  • Наработка в режиме включения (счетчик): 60 300 ч

• Состояние: Включен и работает в производстве; возможен осмотр (работа, геометрия, общее состояние)

• Размеры рабочего стола: 1400 × 560 мм

• Динамика осей: быстрый перемещение 30 м/мин (линейные оси)

• Шпиндель:

  • Зажим инструмента: DIN 69872

• Магазин инструментов: 30-позиционный цепной магазин с двойным захватом

• Охлаждение/сбор стружки: переключение между охлаждающей жидкостью и воздухом с помощью M-функции (внешнее), лоток для стружки

• ЧПУ: HEIDENHAIN TNC 620 (3D) с ASCII-клавиатурой и 15-дюймовым монитором

• Измерительные системы: системы прямого измерения (линейные шкалы) по осям X/Y/Z; продувка воздухом измерительной системы

• Дополнительные опции станка:

  • Пакет «Безопасное напряжение»: двигатели осей X и Y с тормозом, ограничитель перенапряжения, контроль пониженного напряжения с запуском аварийной остановки

• Опции программного обеспечения – HEIDENHAIN:

  • Опция 3 (#21): компенсация радиуса инструмента M120 для контурной обработки, LOOK AHEAD до 99 блоков, 3D-обработка, позиционирование с помощью маховика M118 во время выполнения программы

Дополнительное оборудование

• Скребковый конвейер для стружки (слева)

• Бак для охлаждающей жидкости, 250 л

• Ручной пистолет для промывки зоны обработки

• 4-цветная сигнальная колонна

• Комплект датчиков HEIDENHAIN: беспроводной датчик измерения заготовки и калибровочное кольцо датчика

• Ручной маховик (переносная панель управления)

Дополнительная информация

• В ноябре 2024 года сервисной службой DMG был установлен совершенно новый оригинальный шпиндель DMG

• Отчет о техническом обслуживании включает как результаты измерений шпинделя, так и результаты измерений геометрии станка, выполненные после замены
