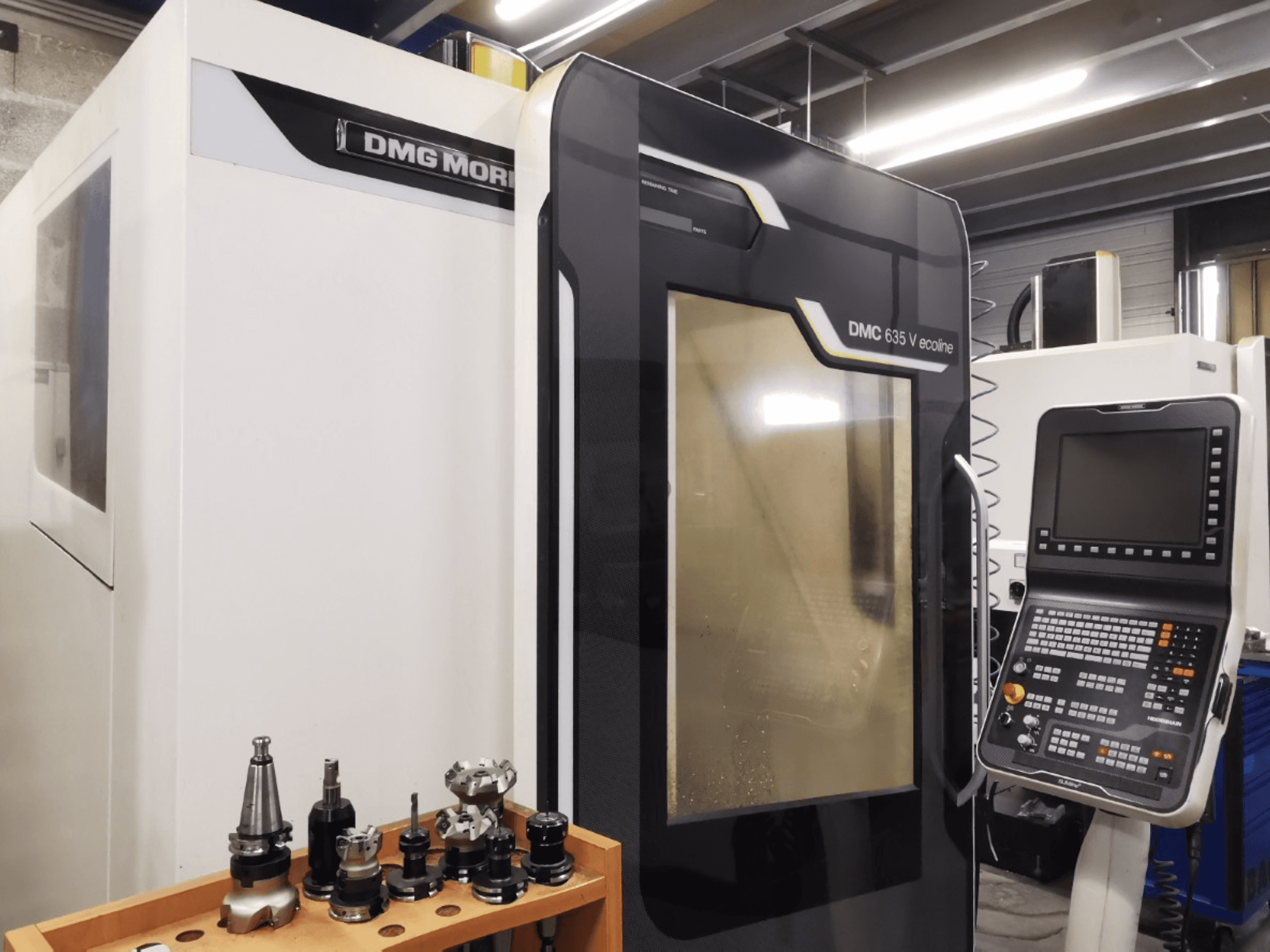

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Система управления: HEIDENHAIN TNC 620 (MC 7420D / клавиатура TE 7150 / панель SLIMline)

- Количество осей: 3 (X, Y, Z)

- Ход оси X: 635 мм

- Ход по оси Y: 510 мм

- Ход оси Z: 460 мм

- Зажимная поверхность стола: 790 × 560 мм

- Макс. нагрузка на стол (по центру): 600 кг

- Т-образные пазы стола: 4 / 14H12, расстояние 100 мм (1 опорный паз 14H7)

- Высота стола от пола: 720 мм

- Диапазон скоростей вращения шпинделя: 20–12 000 об/мин (1/мин)

- Мощность привода шпинделя (40 % ED / 100 % ED): 13 кВт / 9 кВт

- Крутящий момент шпинделя (40 % ED / 100 % ED): 83 Нм / 57 Нм

- Цанговое соединение / интерфейс: SK40 (DIN 69871 / ISO 7388/2 тип A или DIN 69872 форма A/B)

- Усилие зажима инструмента: 8 кН

- Вместимость инструментального магазина: 30 позиций

- Макс. диаметр инструмента (при соседних пустых / заполненных позициях): 130 мм / 80 мм

- Макс. длина инструмента: 300 мм

- Макс. вес инструмента: 6 кг (макс. общая нагрузка инструментов в магазине: 90 кг)

- Скорость быстрого перемещения (X / Y / Z): 30 м/мин

- Скорость подачи (X / Y / Z): плавно регулируемая до 20 000 мм/мин

- Разрешение позиционирования / погрешность: 1 мкм / 16 мкм (VDI/DGQ 3441)

- Вместимость бака для охлаждающей жидкости: ~120 л

- Масса станка: ~3 900 кг (3 950 кг с инструментальным магазином на 30 инструментов)

- Кажущаяся мощность: 17 кВА

- Номинальный ток в сети (I_(max)): 28 А

- Главный предохранитель: 35 А (предельно допустимая сила короткого замыкания: 0,35 кА)

- Питание: 400 В переменного тока (3/N/PE), 50/60 Гц

- Напряжение управления: 24 В постоянного тока / 230 В переменного тока

- Давление в пневматической системе: 5,5–8,0 бар (расход воздуха: 30 м³/ч без продувки; +20 м³/ч в непрерывном режиме)

- Габаритные размеры станка (Ш × Г × В): 1 880 мм (2 265 мм с баком для охлаждающей жидкости) × 2 441 мм × 2 742 мм (минимальная высота при транспортировке: 2 330 мм)

- Требуемая площадь установки: 4 500 × 4 400 мм
