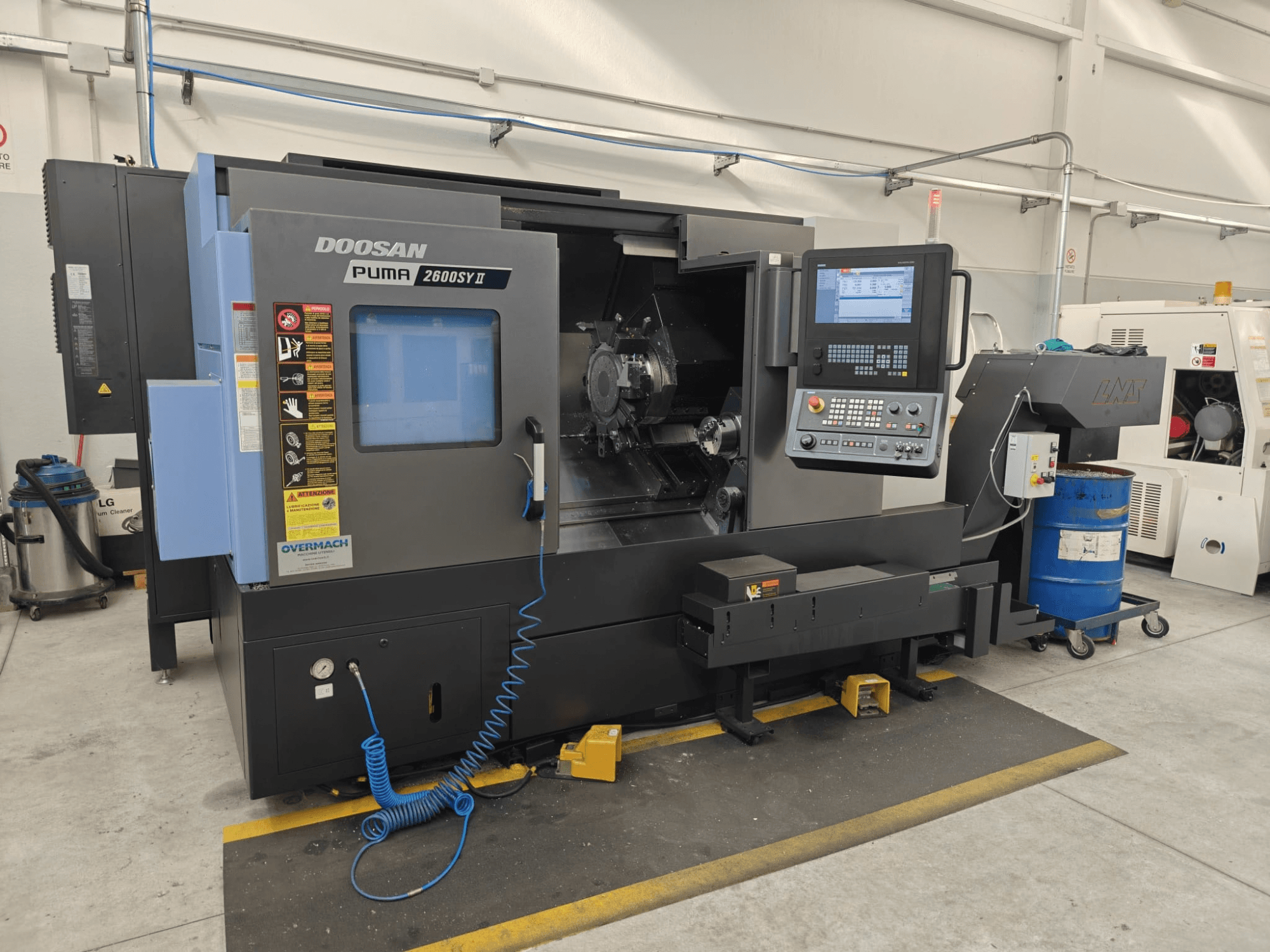

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Управляемые оси: X, Z, Y, B, C1, C2

• Угол наклона станины: 30°

Ход и быстрый перемещение

• Ход оси B (дополнительный шпиндель): 830 мм

• Ось C1: ±360°

• Ось C2: ±360°

• Ускоренное перемещение (X / Z / Y / B): 30 / 30 / 10 / 30 м/мин

Главный шпиндель

• Передняя часть шпинделя: ASA A2-8

• Гидравлический патрон: 254 мм, 3-кулачковый

• Макс. крутящий момент: 730 Нм

• Отверстие шпинделя: 91 мм

• Внутренний диаметр тяговой трубы: 82 мм

• Встроенный двигатель шпинделя

• Разрешение позиционирования C1: 0,001°

Вспомогательный шпиндель

• Передняя часть шпинделя: ASA A2-5

• Гидравлический патрон: 170 мм, 3-кулачковый

• Диапазон скоростей: 60–6 000 об/мин

• Мощность двигателя: 18,2 кВт

• Макс. крутящий момент: 220 Нм

• Отверстие шпинделя: 62 мм

• Внутренний диаметр тяговой трубы: 50 мм

• Встроенный двигатель

• Разрешение позиционирования C2: 0,001°

• Ход выталкивателя заготовки: 120 мм

Возможности обработки

• Макс. размах над станиной: 780 мм

• Макс. диаметр заготовки у передней двери: 680 мм

• Макс. диаметр поворотной части над суппортом: 630 мм

• Макс. диаметр токарной обработки: 376 мм

• Макс. токарная длина между центрами: 760 мм

• Макс. диаметр обрабатываемого прутка на главном шпинделе: 81 мм

• Макс. диаметр заготовки на вспомогательном шпинделе: 49 мм

• Возможности нецентрового фрезерования (ось Y): 105 мм (±52,5 мм)

• Макс. вес заготовки при консольном закреплении: 260 кг

• Макс. вес заготовки при использовании вспомогательного шпинделя: 520 кг

Револьверная головка и приводные инструменты

• Тип револьверной головки: BMT-65

• Количество позиций револьверной головки: 24

• Количество станций для инструментов: 12 (все 12 приводных)

• Время индексации: 0,15 / 0,65 сек

• Размер токарного инструмента: 25 × 25 мм

• Возможности расточного инструмента: Ø50 мм / Ø32 мм

• Частота вращения приводного инструмента: 50–5 000 об/мин

• Мощность приводного инструмента: 4,1 / 7,79 кВт

• Макс. крутящий момент приводного инструмента: 79,8 Нм

• Вместимость паза ER-32: Ø3–20 мм

• Жесткое нарезание резьбы: Да
