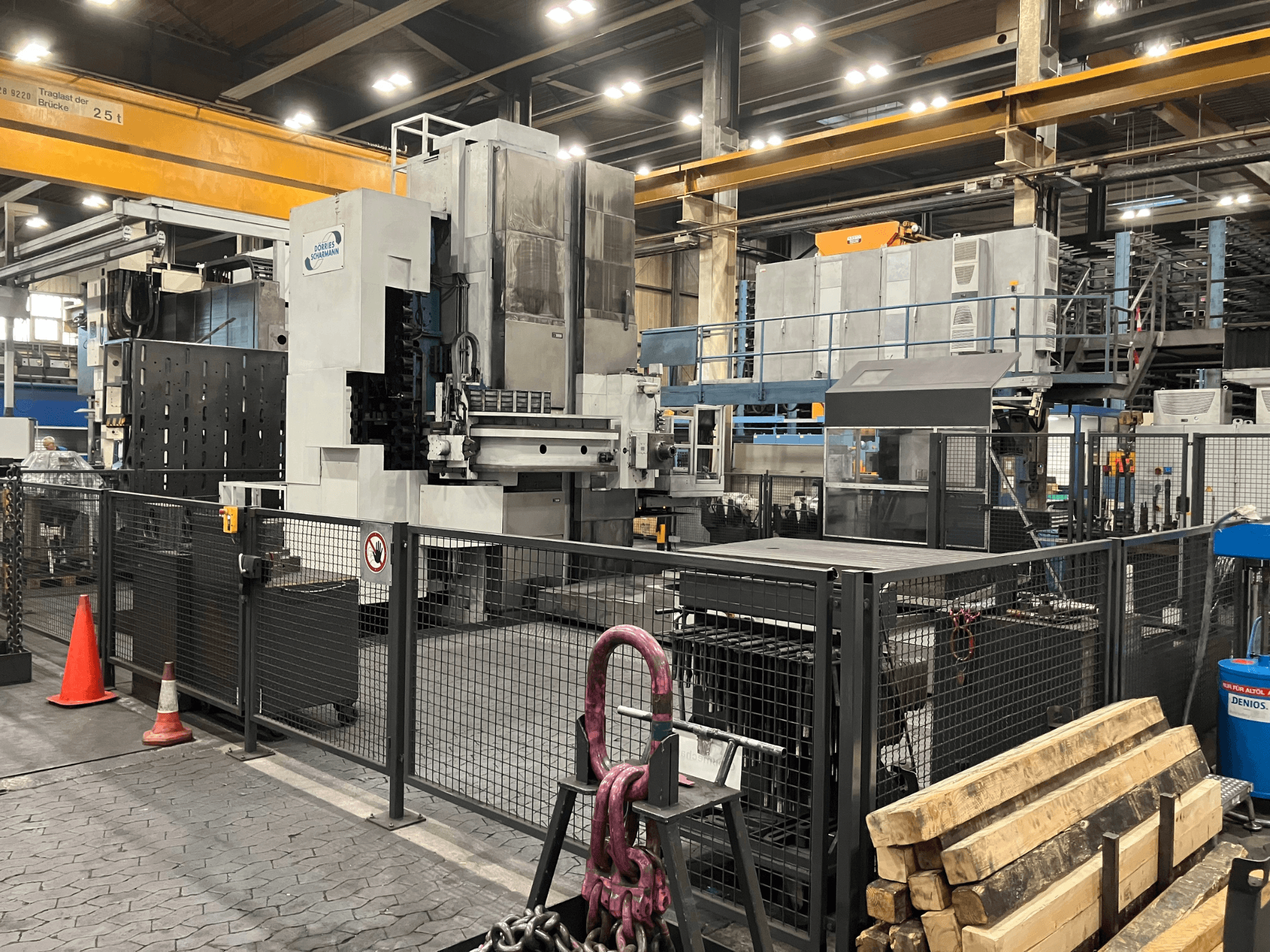

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Технические характеристики

* Система управления: Heidenhain iTNC 530

* Ход по оси X: 2 500 мм

* Ход оси Y: 2 500 мм

* Ход по оси Z: 800 мм

* Ход оси W: 700 мм

* Ход оси V: 1 500 мм

* Ось B: 360°

* Диаметр рабочего шпинделя: 150 мм

* Держатель инструмента: ISO 50 DIN 2079

* Количество ступеней редуктора: 3

* Размеры стола: 2 000 × 2 500 мм

* Высота стола: 1 050 мм

* Грузоподъемность стола: 25 000 кг

* Скорость подачи по оси V: 1–10 000 мм/мин

* Скорость подачи по оси B: 2,4 об/мин

* Скорость быстрого перемещения по осям X/Y/Z/W: 10 000 мм/мин

* Скорость подачи по осям X/Y/Z/W: 1–10 000 мм/мин

* Поперечное сечение балки портала: 325 × 325 мм

* Магазин инструментов: цепной

* Вместимость инструментального магазина: 40 инструментов

* Макс. диаметр инструмента: 340 мм

* Макс. диаметр расточного штанга: 500 мм

* Макс. длина инструмента: 500 мм

* Макс. вес инструмента: 40 кг

* Скорость быстрой перемещения инструментального магазина: прибл. 40 м/мин

* Скорость ползучего перемещения инструментального магазина: прибл. 1,2 м/мин

* Система смазки: подача смазочной жидкости через шпиндель

* Система смазки: внешние форсунки

* Фильтрация охлаждающей жидкости: ленточный бумажный фильтр

* Контроль технологического процесса: адаптивное управление

* Ручной маховик: HR 550 FS

* DNC: Heidenhain DNC

* Адаптивное управление с учетом нагрузки: Да

* KinematicsOpt: Да

* Глобальные настройки программы: Да

* HDR и SIK: Да

Дополнительное оборудование / аксессуары

* WFK 100 S

* WFK 50 S

* Автоматическая установка фрезерной головки

* Автоматическое зажатие фрезерной головки

* Привод фрезерной головки через управляемый вал

* Охлаждение инструмента с помощью 4 форсунок

* Конвейер для отвоза стружки

* Контроль крутящего момента

* Индикация положения

Модернизация в 2013 году

* Система ЧПУ: Heidenhain iTNC 530

* 19-дюймовый цветной плоскопанельный TFT-дисплей BF 760

* Сенсорная панель TE 745 со встроенной панелью управления станком

* Электронный маховик HR 550 FS с сеткой и соединительными элементами

* HDR и SIK

* Глобальные настройки программы

* KinematicsOpt

* Адаптивное управление нагрузкой

* DNC от Heidenhain
