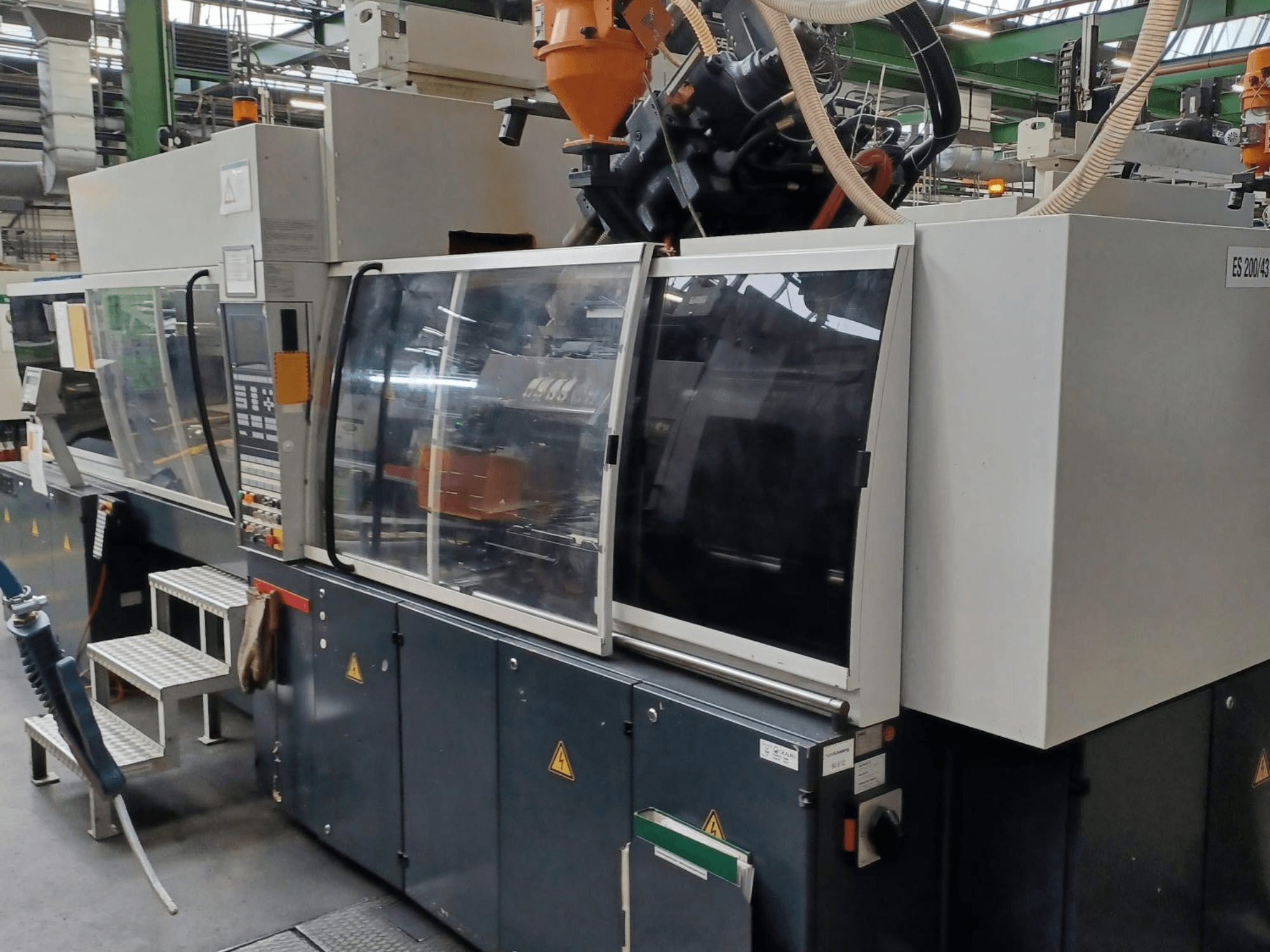

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Зажимное устройство

  • Вес пресс-формы (WZ): 1500 кг

  • Общий перемещаемый вес: 3000 кг

  • Минимальная высота пресс-формы: 550 мм

  • Ход открытия пресс-формы: 700 мм

  • Расстояние между стяжками (H × V): 920 × 750 мм

  • Размер плиты: 1250 мм

  • Ход выталкивателя: 150 мм

  • Усилие выталкивания: 61 кН

  • Диаметр центрирующего кольца со стороны А: 110 мм

  • Диаметр центрирующего кольца со стороны В: 90 мм

  • Система блокировки пресс-формы: Гидравлическая / Пневматическая

  • Управление вытягиванием стержня: Да

  • Количество стержней: 4 (сторона А)

  • Управление поворотным столом: Да

  • Управление индексной пластиной: Да

• Узел впрыска 1 (основной) - тип 650H

  • Макс. объем выстрела: 200 см³

  • Объем поршня: 251 см³

  • Диаметр шнека: 40 мм

  • Соотношение L/D: 20

  • Скорость вращения шнека: 290 об/мин

  • Давление впрыска: 1930 бар

  • Скорость впрыска: 142 г/с

  • Вес дроби (PS): 216 g

  • Скорость пластификации: 26 г/с

  • Отверстие сопла: 15 мм

  • Двигатель насоса: 30 / 12,3 кВт

• Инжекторный блок 2 (вторичный) - тип 200 Вт

  • Макс. объем выстрела: 140 см³

  • Объем поршня: 69 см³

  • Диаметр шнека: 25 мм

  • Соотношение L/D: 24

  • Скорость вращения шнека: 480 об/мин

  • Давление впрыска: 2000 бар

  • Скорость впрыска: 104 г/с

  • Вес дроби (PS): 60 g

  • Скорость пластификации: 12 г/с

  • Отверстие сопла: 15 мм

  • Двигатель насоса: ~6,8 кВт

• Перемещение по осям машины

  • Ось X (узел впрыска): 500 мм

  • Ось Y (поворотный стол / держатель пресс-формы): 1000 мм

  • Ось Z (узел смыкания): 1400 мм

• Оборудование и опции (интегрированные в станок)

  • SPC / управление процессом: Да

  • Интерфейс давления: Да

  • Второй инъекционный ствол: Да

  • Мониторинг пресс-формы: Нет

  • Датчик давления в полости: p-θ-t-θ (Priam)

  • Управление горячим потоком: 16 зон

  • Фильтр-осушитель: Нет

  • Специальные программы: Да

  • Специальная опция: GealanXcomp

  • Автоматизация: Нет

• Состояние:

  • В хорошем состоянии и обслужен

Дополнительное оборудование

• Линейный робот Engel ERC 23/1-E (входит в комплект поставки)
