Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

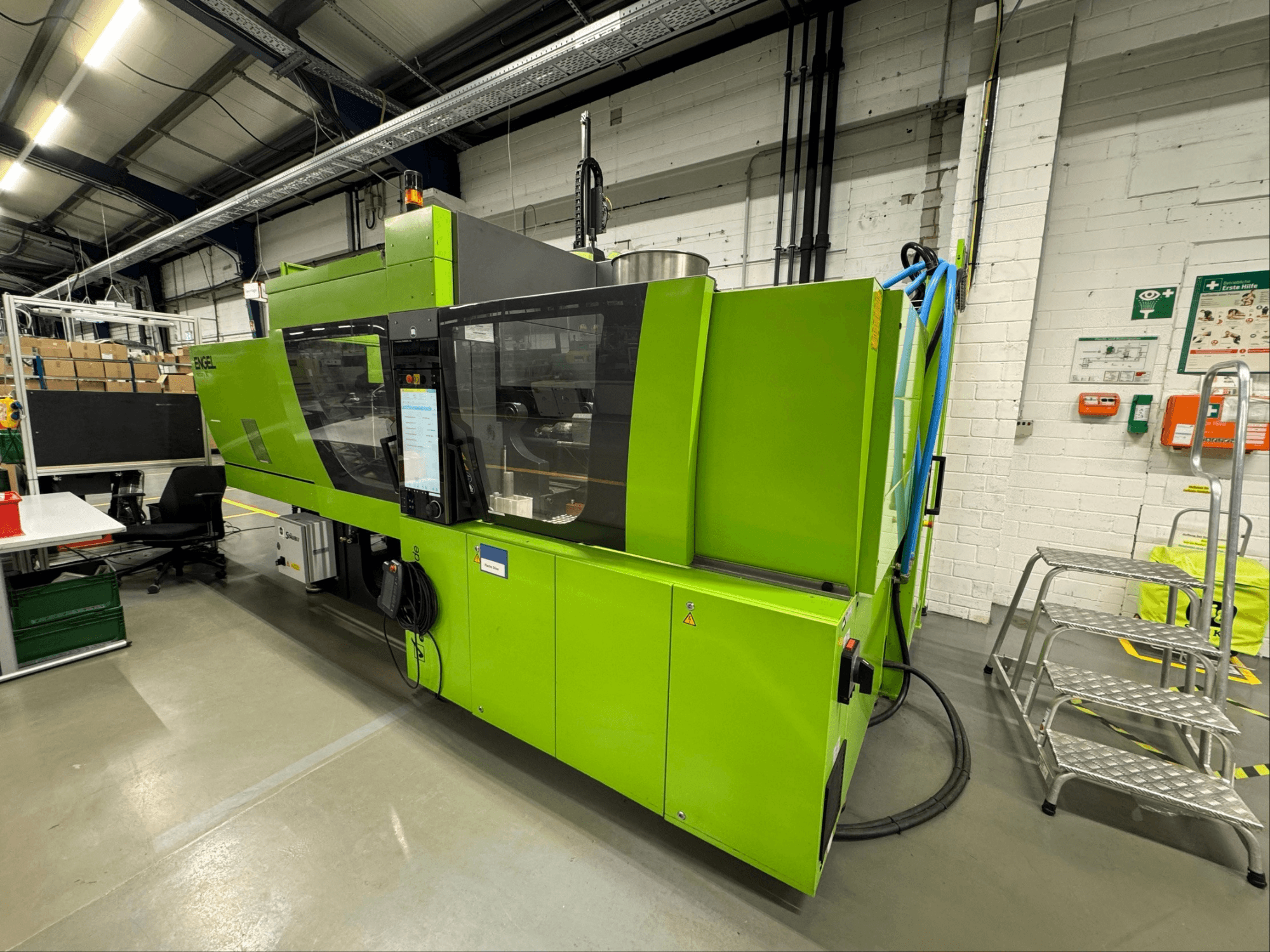

ENGEL Victory 200/90 tech

- Усилие зажима: 90 тонн

- Размер инжекционного блока: 200

- Общее количество рабочих часов (станок): 15 903 ч

- Наработка в автоматическом режиме (робот): 12 086 ч

- Конструкция зажимной плиты: стандартная плита без тяг в соответствии со стандартом EUROMAP

- Диаметр центрирования: 125 мм (EUROMAP)

- Магнитная система зажима: магнитная зажимная пластина Stäubli

- Система выталкивания: центральный выталкиватель с интерфейсом безопасности выталкивателя

- Система нагрева: керамические нагревательные ленты цилиндра, 230 В

ENGEL Viper 6 RC300

- Максимальный вес манипулируемого объекта (грузоподъемность): 5 кг

- Ход осей робота:

Ход по оси X: 400 мм

Ход по оси Y (одиночный): 1 000 мм

Ход по оси Z: 2 360 мм

Ось C: компактная пневматическая поворотная ось, угол поворота 0–90°, крутящий момент 6 Нм

- Минимальная высота размещения: 1 450 мм (по центру неповоротной оси C, без захватной головки и детали)

- Макс. вертикальный размер детали / захватной головки (TV): 200 мм

- Максимальная общая высота системы: 4 100 мм (система манипулирования и станок, включая опорные башмаки)

- Сторона загрузки детали: задняя сторона станка

- Движение при вводе: вертикальное
