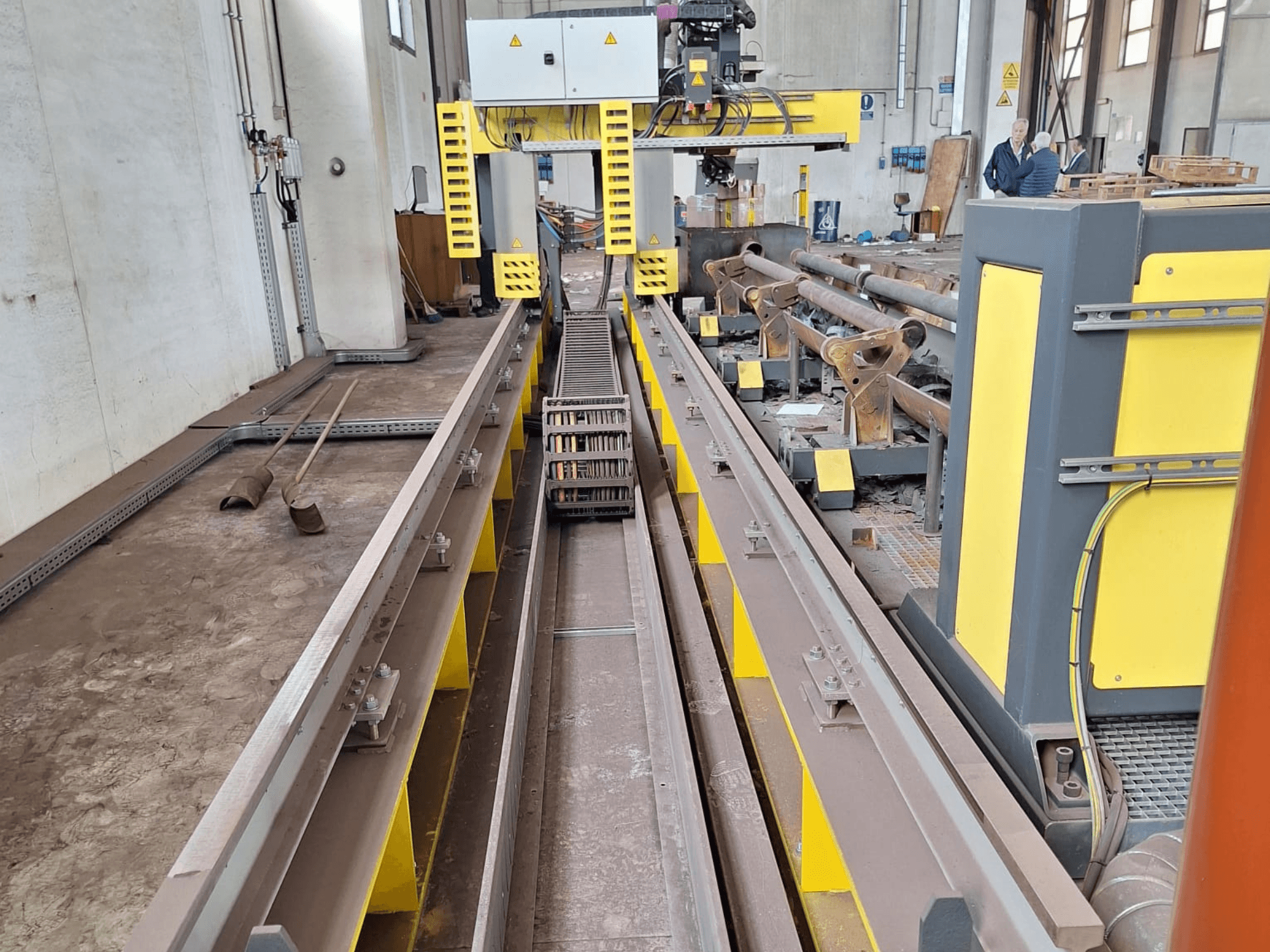

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Технология резки: плазма высокой четкости

• Вместимость трубки

  • Максимальная длина трубы: 8 000 мм

  • Min/Max диаметр трубы: 100 мм / 750 мм

  • Min/Max толщина стенки: 3 мм / 20 мм

• Возможности резки

  • Прямая резка, коническая резка, V-образные скосы, Y-образные скосы, 3D резка труб

• Конфигурация осей / перемещения

  • X (продольная): Двойной синхронизированный бесщеточный привод с электронным управлением осями с обеих сторон портала; длина направляющих 11 000 мм; двойная моторизация

  • Y (поперечная): Бесщеточный привод с реечной передачей

  • Z (вертикальный): Моторизованная ось позиционирования резака, скорость до 4 000 мм/мин

  • Ось вращения трубки: Синхронизированный шпиндель для вращения трубки, длина трубки до 8 000 мм

• Коническая головка - VBA WRIST

  • Вращение: ±540°

  • Регулировка наклона/скоса: ±60°

  • Угол режущего скоса: ±45°

  • Максимальная скорость наклона: 38°/сек

  • Контроль тангенциальности во время резки

  • Регулировка высоты резака по напряжению дуги

  • Механический щуп для регулировки высоты резака при косой резке

  • Защита от столкновения с резаком

• Конструкция машины

  • Прочная рама станка

  • Продольные и поперечные прецизионные направляющие

  • Прецизионная реечная система привода

  • Бесщеточные двигатели

• Патрон / шпиндель

  • Синхронизированный шпиндель для резки труб

  • Размер патрона: 500 мм

  • Проходное отверстие: 150 мм

• Опоры для труб

  • 3 ручные опорные каретки с трапецеидальным расположением винтов

• Генератор плазмы

  • Модель: ESAB iSeries300i

  • Максимальный ток: 300 A (диапазон 5-300 A)

  • Выходное напряжение: 180 В

  • Электропитание: 380 В / 50-60 Гц

  • Рабочий цикл (40°C): 100%

  • Максимальная выходная мощность: 54 кВт

• Технологические газы

  • Плазменные газы: Воздух / O2 / Ar-H2 / N2

  • Защитные газы: Воздух / N2 / O2 / H2O

• Размеры генератора

  • 1219 x 898 x 1031 мм

  • Система управления

  • ESAB VISION T5 CNC

  • Цветной сенсорный экран 18,5", работающий в перчатках

  • Программное обеспечение OpWizard для помощи оператору

• Программное обеспечение

  • Программное обеспечение для программирования резки труб ЭСАБ

Дополнительное оборудование

• Плоский стол для резки с планками, 1 500 x 1 000 мм
