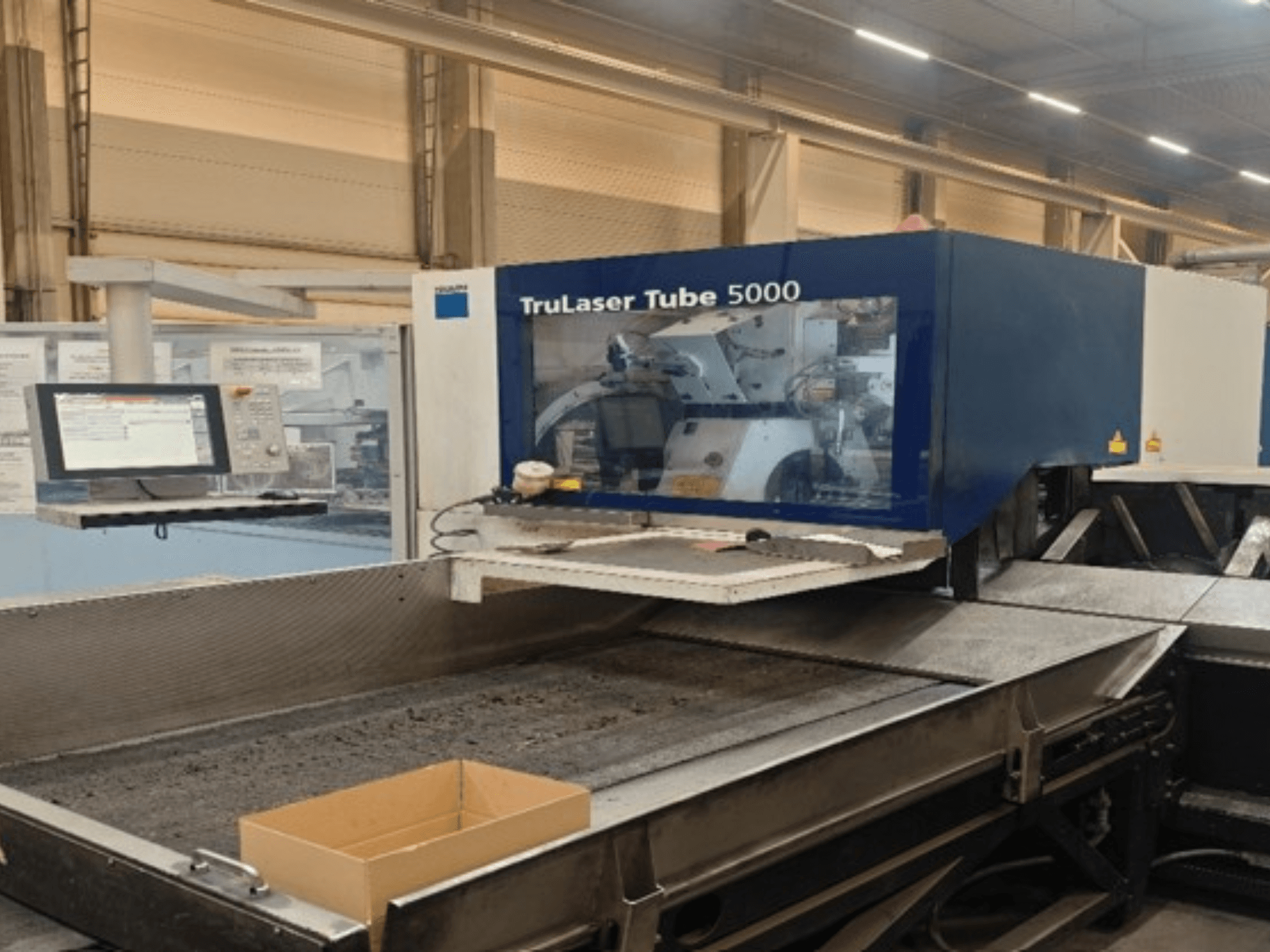

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• Рабочий диапазон оси A1 (вытяжной патрон): n × 360°

• Рабочий диапазон оси A2 (подающая станция): n × 360°

• Максимальная длина заготовки: 6500 мм

• Минимальная длина заготовки: 3000 мм

• Минимальный/максимальный наружный диаметр заготовки (круглая): 20–152 мм

• Минимальная/максимальная длина стороны заготовки (прямоугольная, при максимальном описанном круге 170 мм): 20–150 мм

• Максимальная длина готовой детали: 3000 мм

• Минимальная длина остатка трубы заготовки: 120 мм

• Максимальная длина отходов заготовки: 400 мм

• Максимальные размеры сечения связки: 600 × 750 мм

• Максимальный вес связки: 4000 кг

• Вес материала: максимальный вес заготовки — 130 кг (длина загрузки 6,5 м)

• Вес материала: максимальный вес заготовки на метр — 20 кг/м

• Скорости по оси X (+): 170 м/мин

• Скорость по оси X (-): 100 м/мин

• Скорость по оси Y: 60 м/мин

• Скорость по оси Z: 60 м/мин

• Скорость по оси A: 780 °/с

• Точность позиционирования, отклонение положения Pa: ±0,2 мм / ±0,015°

• Точность позиционирования, среднее рассеяние положения Ps: ±0,06 мм / ±0,005°

• Минимальная программируемая длина траектории: ±0,01 мм / ±0,001°

• Фокусное расстояние режущей головки с линзами: 155 мм

• Глубина 7000 мм; длина 16000 мм (загрузка 6,5 м, разгрузка 3 м)

Дополнительное оборудование

• Возможность уменьшения минимального наружного диаметра круглых труб до 15 мм (вместо 20 мм)

• Возможность уменьшения минимальной длины стороны прямоугольной трубы до 15 мм (с 20 мм)

• Опция увеличения максимальной длины готовой детали до 6500 мм (с 3000 мм)

• Опция «Длина готовых деталей +1,5 м»: увеличивает длину готовой детали на 1500 мм

• Дополнительная система загрузки длиной 8,0 м: увеличивает максимальный вес заготовки до 160 кг (вместо 130 кг)
