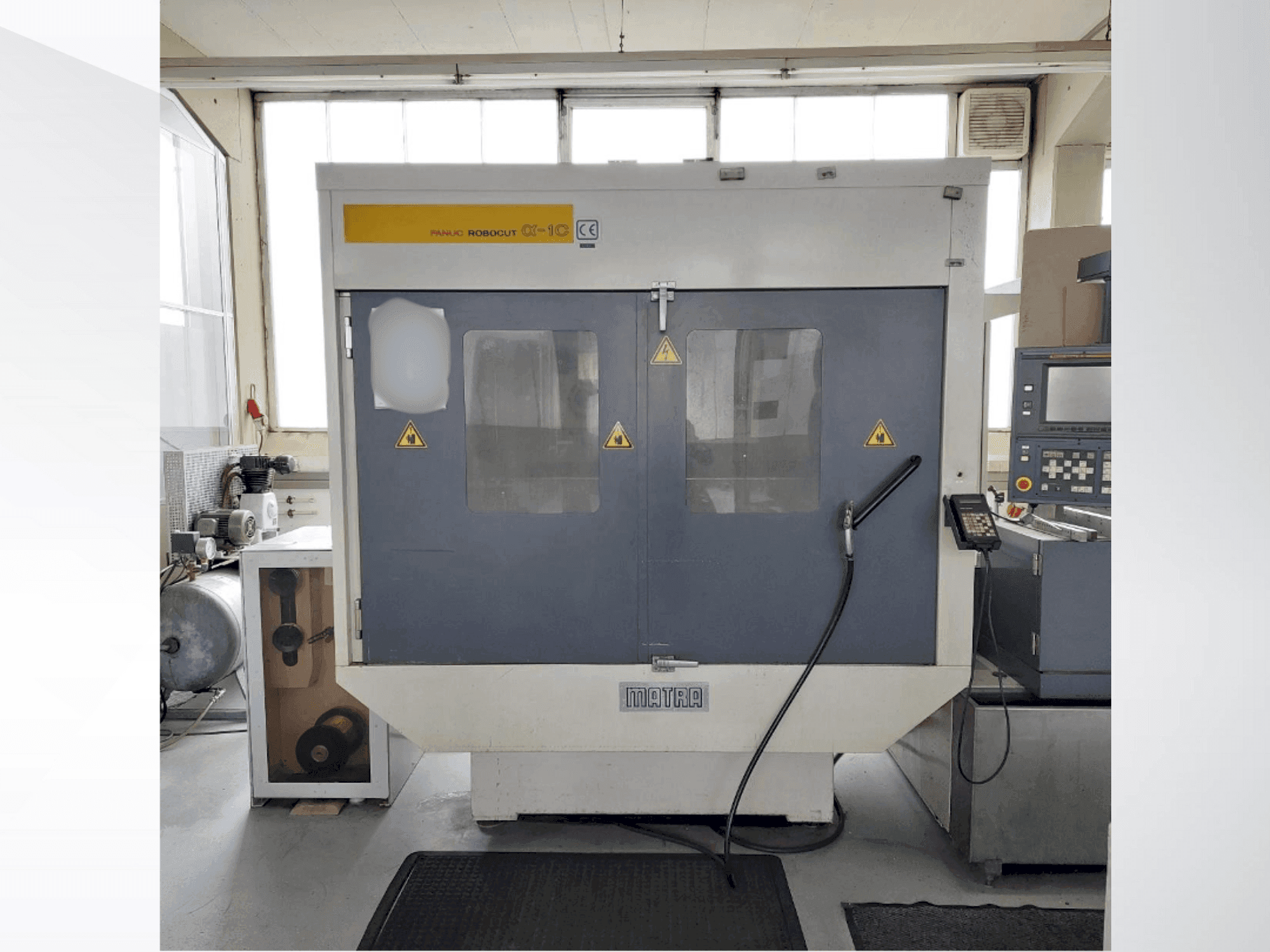

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Дополнительное оборудование

• Устройство для размотки проволоки Bedra BAS 45/100E (слева от станка), способное работать с катушками проволоки весом до 45 кг

Преимущества станка

Качественные преимущества станка

• Передовая система управления с fanuc system 16-wb

• Универсальные возможности по обрезке проволоки с регулировкой диаметра и натяжения проволоки

Технические преимущества станка

• Тип станка: Проволочный электроэрозионный станок с ЧПУ

• Система управления: FANUC System 16-WB (32-битная система ЧПУ)

• Количество управляемых осей: 5

• Координатное перемещение по оси X: 520 мм

• Координатное перемещение по оси Y: 370 мм

• Координатное перемещение по оси U: ±60 мм

• Координатное перемещение по оси V: ±60 мм

• Перемещение по оси Z: 300 мм (275 мм возможно в водяной бане)

• Максимальный угол конуса: ±30° / 80 мм

• Дополнительный максимальный угол конуса: ±45° / 40 мм

• Быстрое перемещение по оси X: 900 мм/мин

• Быстрое перемещение по оси Y: 900 мм/мин

• Быстрая траверса оси U: 450 мм/мин

• Быстрая траверса по оси V: 450 мм/мин

• Быстрая траверса по оси Z: 450 мм/мин

• Максимальное быстрое перемещение: 900 мм/мин

• Наименьший размер шага привода: 0,0001 мм

• Минимальный входной инкремент: 0,0001 мм

• Минимальный инкремент команды: 0,0001 мм

• Максимальный программируемый размер: ±9999,9999 мм

• Режим программирования: Инкрементный / Абсолютный

• Интерполяция: Линейная и круговая

• Объем памяти программ: 280 м

• Дисплей управления: 9,5-дюймовый цветной плазменный экран

• Интерфейс: RS-232C чтение / печать

• Диапазон масштабирования: 0.001 - 99.999 ×

• Функция вращения: ±0.001° - ±360°

• Компенсация диаметра проволоки: ±99,9999 мм

• Максимальная скорость подачи при резке: 25 мм/мин

• Материал направляющих элементов: Алмаз

• Применимый диаметр проволоки: 0,2 - 0,3 мм

• Регулируемая скорость подачи проволоки: 0 - 15 м/мин

• Диапазон натяжения проволоки: 200 - 2500 г

• Максимальная поверхность зажима заготовки: 750 × 590 мм

• Максимальный размер заготовки: 790 × 730 × 275 мм

• Максимальная высота заготовки (водяная баня): 300 мм (275 мм под водой)

• Максимальный вес заготовки с коаксиальным шпинделем: 650 кг

• Максимальный вес заготовки с водяной баней: 450 кг

• Допустимая масса заготовки: 650 кг

• Вес станка: прибл. 2600 кг

• Масса станка (заводская табличка): 2.3 t

• Ширина станка: 3270 мм

• Глубина машины: 2610 мм

• Высота машины: 2240 мм

• Необходимая площадь установки: 4000 × 2860 мм

• Электропитание: 380 / 400 / 415 V ±10-15 %

• Электрические фазы: 3-фазный

• Частота: 50 / 60 Гц

• Потребляемая мощность: 11 кВА

• Значение подключения с охладителем: 14 кВА

• Наименьшее командное разрешение: 0,0001 мм

• Максимальный программируемый диапазон: ±9999,9999 мм

• Устройство для размотки проволоки Bedra: BAS 45/100E

• Максимальный вес катушки проволоки (с устройством размотки): 45 кг

• Часы работы: 52881.1 h

Дополнительная информация

Машина все еще под напряжением
