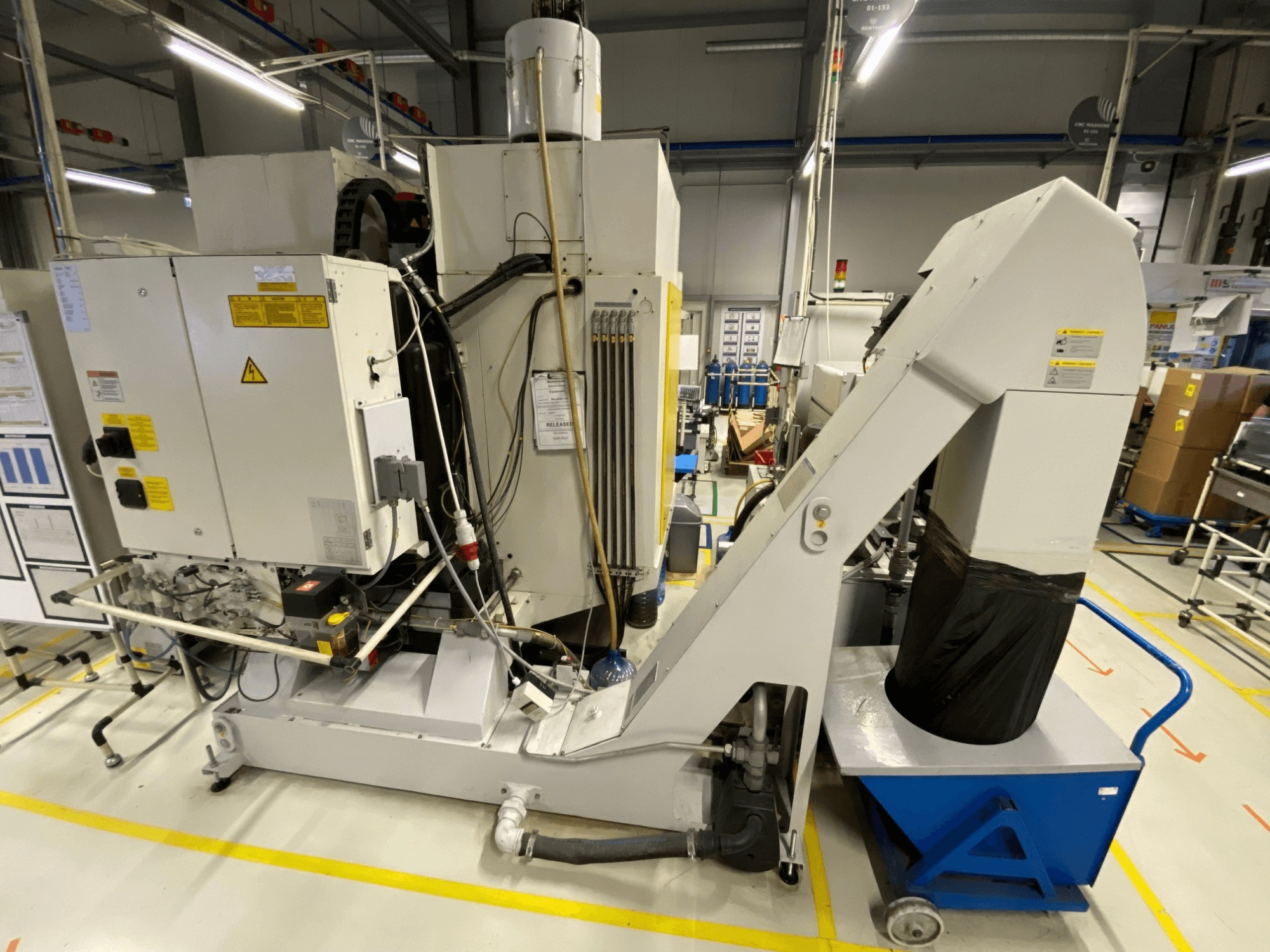

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Перемещения и скорости

• Быстрая подача (X/Y/Z): 48 м/мин

• Скорость подачи (X/Y/Z): 1–15 000 мм/мин

• Радиус помех: 380 мм

• Расстояние от торца шпинделя до стола: 350–680 мм

Стол

• Площадь закрепления заготовки: 850 × 410 мм

• Т-образные пазы: 3

• Ширина Т-образных пазов: 14H14 мм

• Расстояние между Т-образными пазами: 125 / 250 мм

• Высота стола от пола: 815 мм

• Макс. вес заготовки: 250 кг

Шпиндель

• Диаметр подшипника шпинделя: 50 мм

• Макс. крутящий момент: 35 Нм (при 100 % нагрузке)

Магазин инструментов

• Количество позиций: 21

• Макс. диаметр инструмента: 80 мм

• Макс. длина инструмента: 200 мм

• Удерживающее усилие: 2 200 Н

• Макс. масса инструмента: 2 кг/инструмент

• Общая масса инструмента: 23 кг

Режущая способность

• Макс. производительность резания: 600 см³

• Макс. диаметр сверления: 20 мм

• Макс. резьба: M16

Усилие подачи

• Ось X: 2 700 Н

• Ось Y: 2 700 Н

• Ось Z: 5 400 Н

Электрические характеристики

• Напряжение/частота: 400 В / 50 Гц

• Подключенная нагрузка: 22 кВА

• Требуемая мощность: 17,6 кВт

Доступные агрегаты и время работы

• Агрегат 1

  • Серийный номер FANUC: P182ZL013

  • Серийный номер STAMA: KMM 021.1705

  • Наработка: 400 ч 20 мин 5 сек

• Агрегат 2

  • FANUC, серийный номер: P1827L014

  • Серийный номер STAMA: KMM 021.1704

  • Наработка: 29 444 ч 47 мин 12 с

Дополнительное оборудование

• Охлаждающий агрегат KNOLL KF 200/950

  • Серийный номер агрегата 1: 1347674

  • Агрегат 2, серийный номер: 1347675

• Конвейер для стружки KNOLL 300 K-1

  • Агрегат 1, серийный номер: 1347673

  • Агрегат 2, серийный номер: 1347676
