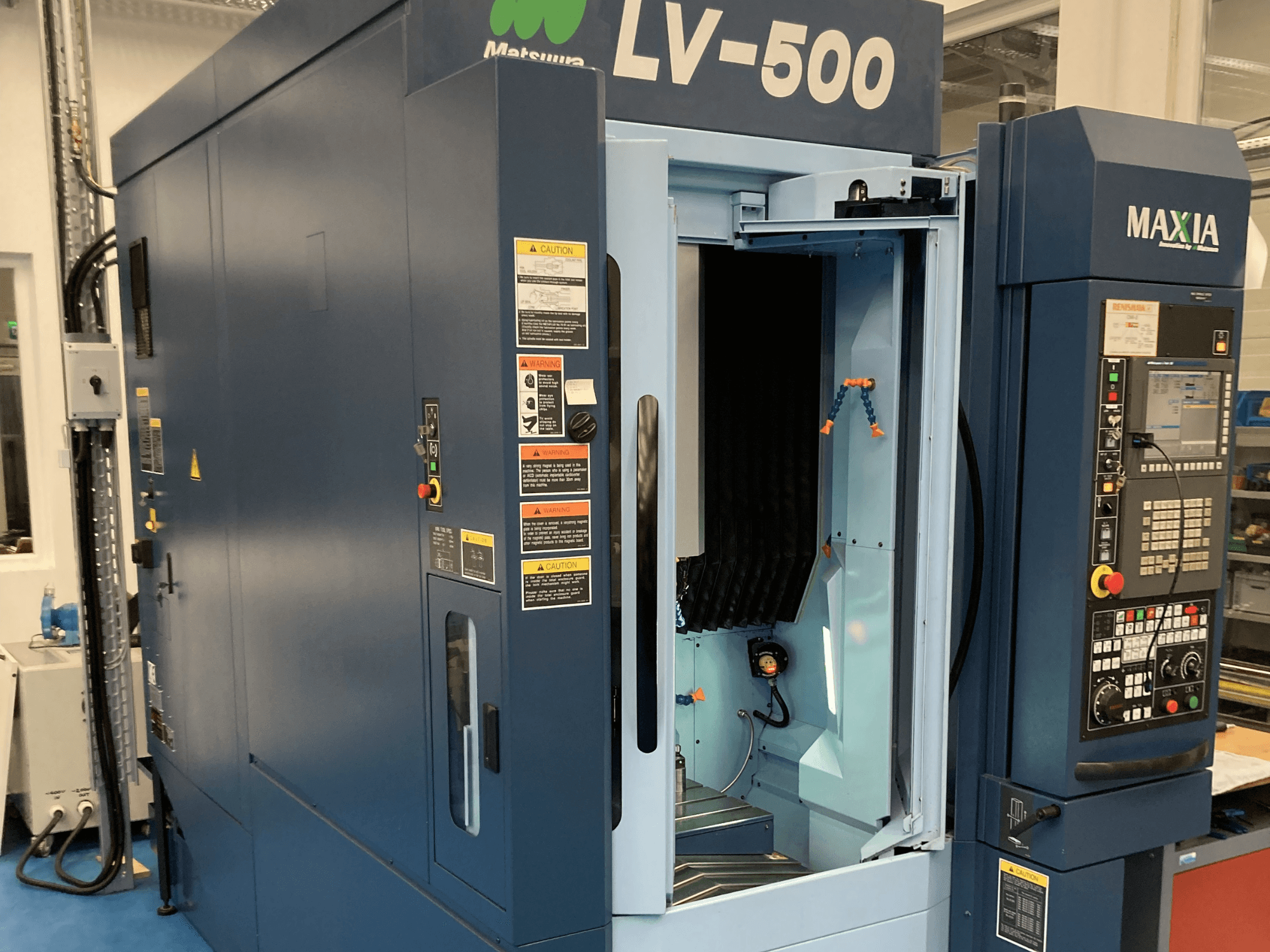

Matsuura - LV-500 HU-MIL-MAT-2017-00001

Управление: L-Tech 30iB

Стол:

• Размер: 540 × 350 мм

• Т-образные пазы: 18 мм (3 паза)

• Расстояние от стола до шпинделя: 150 - 450 мм

Шпиндель:

• Конусность: BT30 BIG-PLUS

• Двигатель: 7,5 / 15 кВт

• Максимальный крутящий момент: 8,86 Нм при 15 000 об/мин

• Прямой привод

Скорость подачи:

• Быстрая траверса (X/Y/Z): 90 / 90 / 90 м/мин

• Подача резания: 35 000 мм/мин

• Минимальный шаг: 0,0001 мм

ATC (автоматическая смена инструмента):

• Конусность инструмента: BT30

• Максимальный диаметр инструмента: 46 мм

• Максимальная длина инструмента: 150 мм

• Время от инструмента до инструмента: 2,2 с

• Время перехода от стружки к стружке: 5,2 с

Точность:

• Точность позиционирования: ±0,001 мм

• Повторяемость: ±0,0005 мм

Требования к питанию:

• Источник питания: AC 200/220V ±10%

• Требуемая мощность: 35 кВА

• Частота: 50/60 Гц

• Давление воздуха: 0,54 - 0,93 МПа

• Расход воздуха: 430 Нл/мин

Емкость резервуаров:

• Охлаждающая жидкость: 320 L

• Масляный радиатор: 9.5 L

• Масло: 1,8 л

• Гидравлика: 25 л

Стандартное оборудование:

• Масляный радиатор шпинделя

• Блок охлаждающей жидкости

• Промывка стружки

• Охладитель линейного двигателя

• Обратная связь по шкале

• Осушитель воздуха

• Синхронизированный отвод

• Рабочий свет

• Автоматическая консистентная смазка

• Система MIMS (Matsuura Intelligent Meister System)
