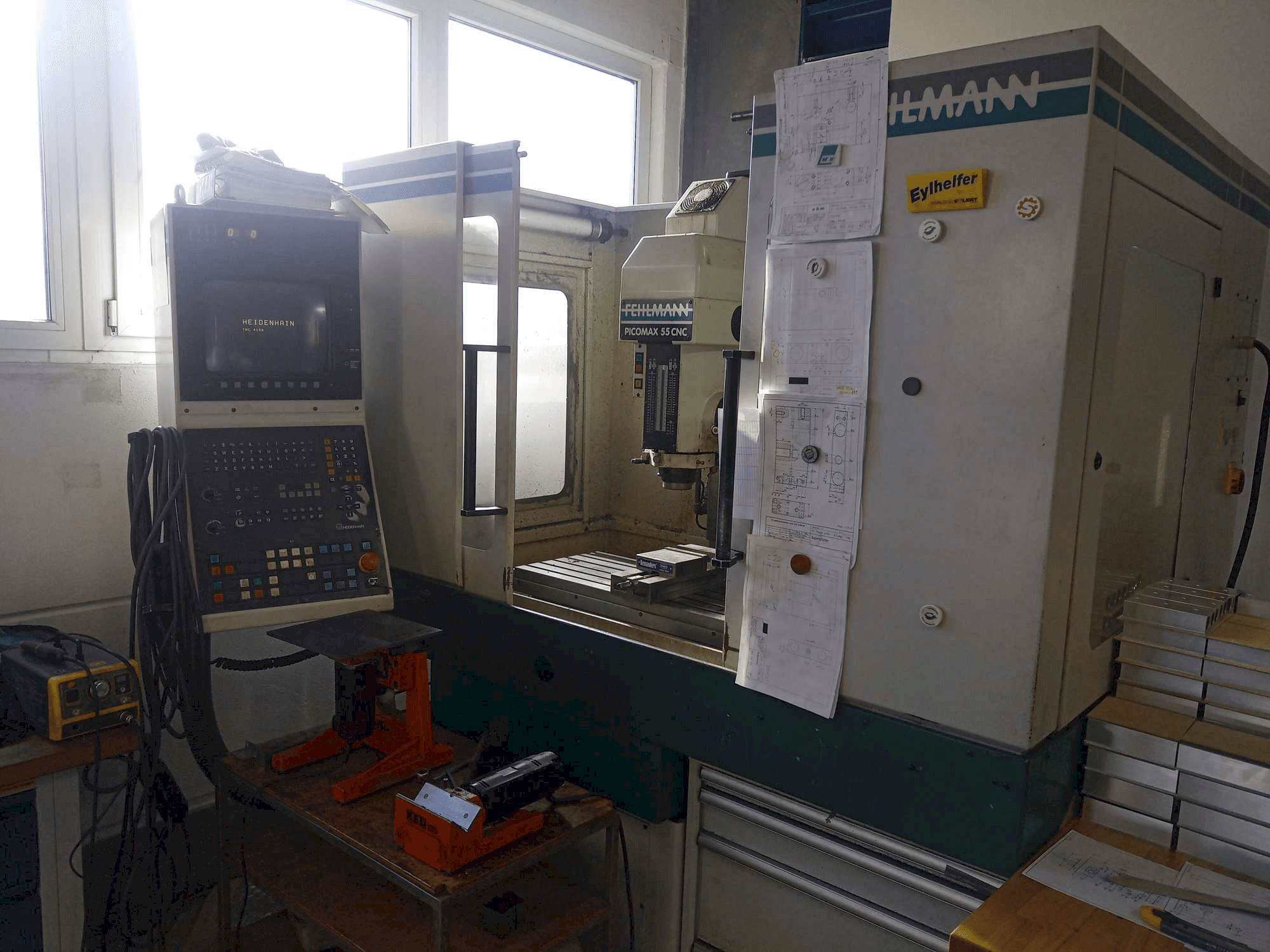

Вид станка FEHLMANN Picomax 55 CNC спереди

Спасибо за визит

Эта машина была недавно продана. Изучите доступные похожие машины или отправьте нам запрос.

Посмотреть все похожие машины

Посмотреть похожие машины

FEHLMANN Picomax 55 CNC

Фотогалерея

FEHLMANN - Picomax 55 CNCDE-MIL-FEH-1998-00001

Продан

У вас есть еще вопросы? Связаться с нами!

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

Свяжитесь в WhatsApp

GINDUMAC
Продукты
Станки с инструментом
Фрезерный станок с ЧПУ Fehlmann Picomax 55

Показать на языке оригинала

Этот фрезерный станок с ЧПУ Fehlmann Picomax 55 был изготовлен в 1998 году в Швейцарии. Он оснащен блоком управления HEIDENHAIN 415B и имеет 3 оси. Скорость вращения шпинделя станка составляет 10000 об/мин.

Просмотр

бренд: FEHLMANN
год: 1998
МОДЕЛЬ: Picomax 55 CNC
тип применения: Фрезерование
Местонахождение: Германия
тип станка: CNC Фрезерный Станок
марка блока управления: HEIDENHAIN

Техническая информация - FEHLMANN Picomax 55 CNC

Блок управления

Модель: 415 B
Бренд: HEIDENHAIN

Главный привод

Диапазон скорости шпинделя: 50-10000 1/MIN
Мощность двигателя шпинделя: 7 kW
Количество осей: 3

Движение

Х-ОСЬ Движение: 500 mm
Y-ОСЬ Движение: 250 mm
Z-ОСЬ Движение: 160 mm

Стол

Наружная длина: 885 mm
Внешняя ширина: 320 mm
Размер слотов инструмента: 5
Минимальное расстояние между вертикальным шпинделем и столом: 120 mm
Максимальное расстояние между вертикальным шпинделем и столом: 620 mm
Нагрузка на стол: 50 kg

Дополнительная информация

Преимущества станка

Качественные преимущества станка

Точность (в соответствии с vdi / dgq 3441)
Допуск положения p оси (осей)
X/y 0. 005 мм
Z/w 0. 010 мм
Система быстрой замены инструмента - sf 32
Повторяемость 0. 002 мм
Смена инструмента осуществляется гидравлически - с помощью кнопок
Время изменения (вручную) сек. прибл. 3
Макс. Крутящий момент 70 нм
Это 3-осевой фрезерный станок с x-y-z - управление которым осуществляется с помощью дополнительной пиноли w

Технические преимущества станка

Рабочий лось
Оси x и y: 1-11000 мм/мин
Ось z 1-6000 мм/мин
Ось w 1-3600 мм/мин
Оси x и y 6500 н
Ось z 8000 н
Разрешающая способность системы измерения расстояния
Система прямого измерения с помощью линейной шкалы - оси x / y / w
Система косвенного измерения через поворотный энкодер - ось z
Разрешение по осям x, y, z и w - 0. 001 мм
