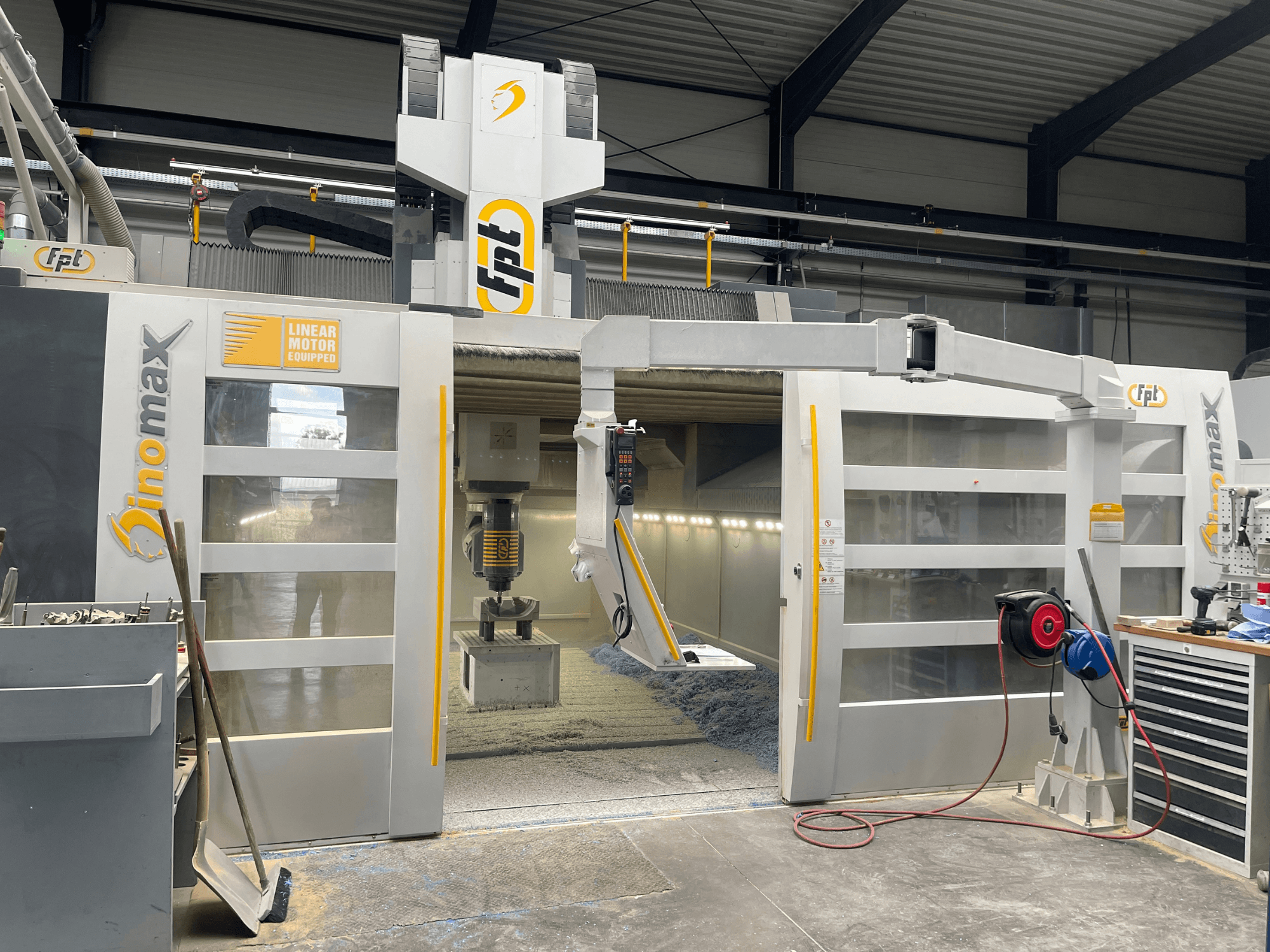

FPT - DINOMAX DE-MIL-FPT-2022-00001

- Версия программного обеспечения ЧПУ: 340590 11 SP5 Hotfix1

- Время работы системы управления: 16 539 часов

- Время работы станка: 14 089 часов

- Время выполнения программы: 6 549 часов

- Наработка двигателя шпинделя 1: 0 часов

- Наработка двигателя шпинделя 2: 3 627 часов

- Наработка вспомогательного устройства головки 1: 5 768 часов

- Время работы вспомогательного устройства головки 2: 4 343 часа

- Продольный ход (ось X): 4000 мм

- Поперечное перемещение (ось Y): 2 700 мм

- Вертикальный ход (ось Z): 1300 мм

- Макс. скорость эксцентрикового перемещения по оси X: 50 м/мин

- Макс. скорость экспресс-подачи по оси Y: 50 м/мин

- Макс. скорость ускоренного перемещения по оси Z: 35 м/мин

- Макс. рабочая скорость подачи по оси X: 40 м/мин

- Макс. рабочая подача по оси Y: 40 м/мин

- Макс. рабочая скорость подачи по оси Z: 25 м/мин

- Размеры стола: 2500 × 4000 мм

- Высота стола: 300 мм

- Грузоподъемность стола: 15 т/м²

- Ширина и расстояние между Т-образными пазами: 22 мм (DIN 650 H12), шаг 250 мм

- Макс. установленная мощность: 177 кВА

- Максимальный требуемый ток: 235 А

- Требуемый расход воздуха: 400 Нл/мин

- Рабочее давление пневматической системы: 6 бар

- Рабочее напряжение: 400 В, 50 Гц

- Масса станка: 66 650 кг

- Диапазон поворота встроенной 4-й оси C с регулировкой крутящего момента: +/-270°

- Максимальная скорость встроенной оси C: 30 об/мин

- Диапазон поворота оси A универсальной фрезерной головки TUDX 50°: +/-180°

- Электрошпиндель HSK-A100 (10 000 об/мин): 45 кВт / 55 кВт (S1/S6), 246 Н·м / 301 Н·м (S1/S6)

- Высокочастотный шпиндель HSK-A63 EMPT2230-H63 (22 000 об/мин): 30 кВт / 37 кВт (S1/S6), 90 Нм / 110 Нм (S1/S6)

- Вместимость устройства смены инструмента: цепной магазин на 128 инструментов (HSK-A100 × 40, HSK-A63 × 88)

- Макс. длина инструмента: 700 мм (HSK-A100), 400 мм (HSK-A63)

- Макс. вес инструмента: 25 кг (HSK-A100), 10 кг (HSK-A63)

- Вместимость бака для охлаждающей жидкости: 1500 литров

- Система внутреннего/внешнего охлаждения высокого давления (IKZ/ÄKZ): 70 бар / 30 л/мин

- Дополнительные особенности: оси X и Y с линейным приводом, беспроводной щуп Renishaw RMP60M, лазерная система измерения инструмента, интеграция с системой MARES 4.0+, сильфонный козырек, внутренние ограждения из нержавеющей стали, конвейеры для стружки
