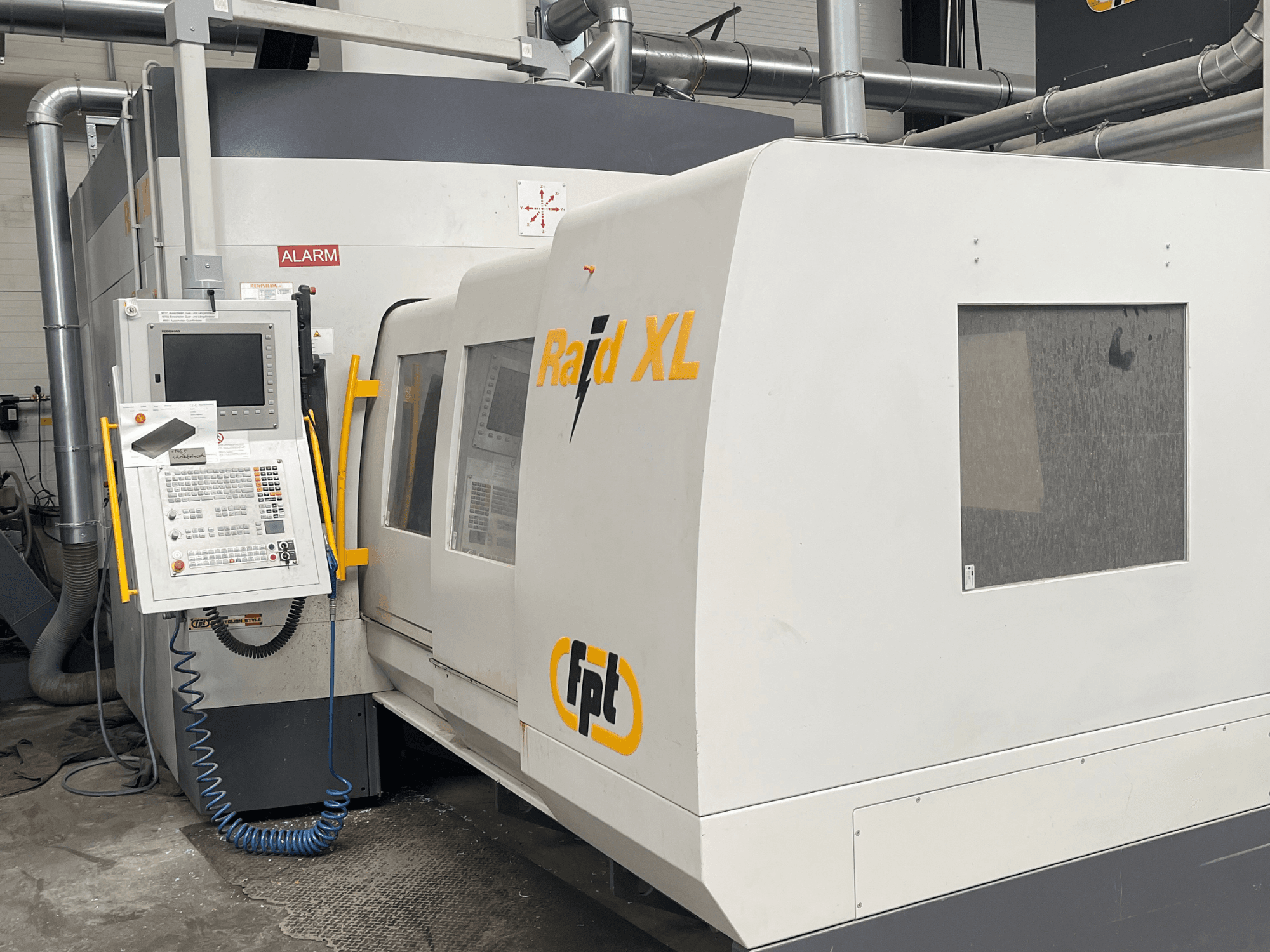

FPT - Raid XLDE-MIL-FPT-2021-00002

- Размеры стола: 1100 × 2000 мм

- Грузоподъемность стола: 3300 кг (центральная нагрузка, равномерно распределенная)

- Т-образные пазы: 11 Т-образных пазов шириной 18 мм (H11), шаг 100 мм

- Тип шпинделя: вертикальный высокочастотный шпиндель (TVS18)

- Диапазон скоростей вращения шпинделя: до 18 000 об/мин

- Мощность шпинделя (S1/S6): 18 кВт / 22 кВт

- Крутящий момент шпинделя (S1/S6): 80 Нм / 100 Нм

- Цанговый паз: HSK-A63 по DIN 69893

- Система смены инструмента: автоматическая цепная система смены инструмента (RVATC30H), 30 позиций

- Макс. длина инструмента: 300 мм

- Макс. диаметр инструмента: 80 мм

- Макс. вес инструмента: 10 кг

- Блок управления: Heidenhain TNC 620 HSCI 15"

- Ручное управление: портативное электронное маховичное устройство Heidenhain HR520

- Макс. скорость ускоренного перемещения / скорость интерполяции: 35 м/мин

- Установленная мощность: 54 кВА

- Требуемый ток: 78 А

- Напряжение / частота: 400 В, 50 Гц

- Рабочее давление воздуха: 6 бар

- Требуемый расход воздуха: 400 Нл/мин

- Система охлаждения: внутренняя (высокое давление 30 бар) и внешняя (низкое давление 30 бар), объем резервуара 500 л

- Конвейер для стружки: 2 внутренних шнека + главный конвейер с выгрузкой с правой стороны

- Датчик для измерения заготовки: беспроводной контактный датчик RENISHAW RMP40

- Измерение инструмента: лазерный датчик с программным обеспечением для контроля длины, радиуса и поломки инструмента (макс. диаметр 180 мм)

- Дополнительные программные опции: DREG (регулируемая динамика высокой производительности), GREEN_FPT (оптимизация энергопотребления), пакет MARES 4.0+ CLIENT (промышленная платформа Интернета вещей)
