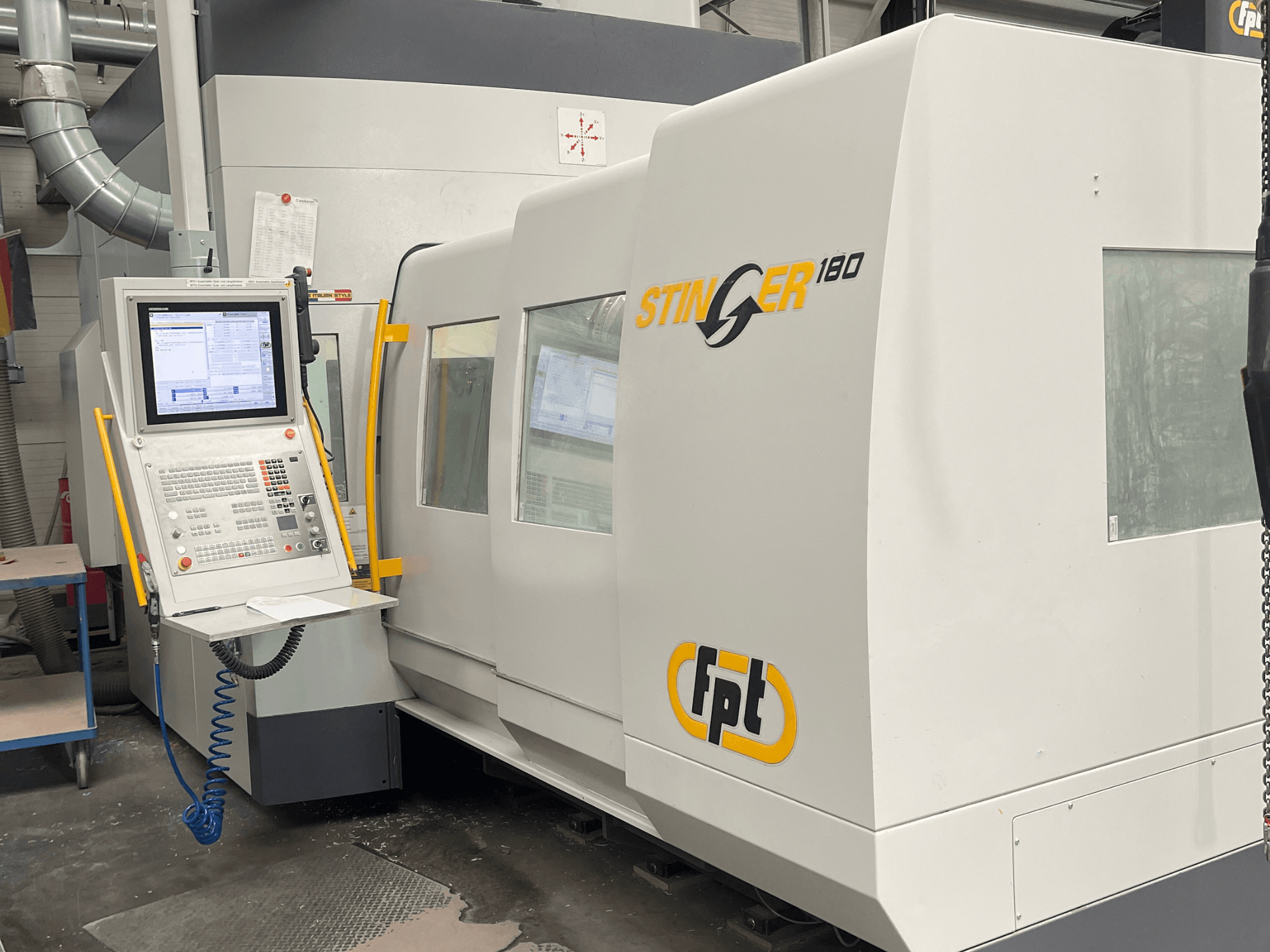

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Макс. скорость оси интерполяции: 35 м/мин

- Установленная мощность: 65 кВА

- Требуемый ток: 93 А

- Расход воздуха в пневматической системе: 400 Нл/мин

- Рабочее давление в пневматической системе: 6 бар

- Длина поворотного стола: 1200 мм

- Ширина поворотного стола: 1000 мм

- Грузоподъемность стола: 3000 кг (равномерно распределенная по центру)

- Расстояние от поверхности стола до переднего края вертикального шпинделя: 105–905 мм

- Макс. горизонтальный зазор: 1430 мм

- Высота от пола до поверхности стола: 800 мм

- Т-образные пазы стола: 9 Т-образных пазов (центральный паз 18 мм H7, остальные 18 мм H11, шаг 100 мм)

- Разрешение позиционирования стола: 0,0001°

- Скорость быстрого вращения стола: 7200 °/мин (20 об/мин)

- Момент зажима стола: 7500 Нм

- Точность позиционирования стола P: 8 с

- Точность повторяемости позиционирования стола Ps: 4 сек

- Блок ЧПУ: HEIDENHAIN TNC 640 (19-дюймовый цветной плоский TFT-экран, 4 ГБ ОЗУ, 32 ГБ SSD, интерфейсы: 1x RS-232-C, 2x Ethernet, 5x USB)

- Переносной маховик: HEIDENHAIN HR520

- Тип шпинделя/головки: автоматическая универсальная головка с индексацией 0,001°, двигатель с прямым приводом, жидкостное охлаждение

- Конус шпинделя: HSK-A63 по стандарту DIN 69893

- Скорость вращения шпинделя: до 18 000 об/мин

- Мощность шпинделя (S1/S6): 22 / 33 кВт

- Крутящий момент шпинделя (S1/S6): 84 / 128 Нм

- Диапазон поворота оси A головки: +/- 185°

- Максимальная скорость оси A головки: 30 об/мин

- Зажимной момент по оси A головки: 1400 Нм

- Максимальный доступный крутящий момент оси A головки: 410 Нм (302 фут-фунтов)

- Максимальный доступный крутящий момент оси стола: 2500 Нм (1844 фут-фунт)

- Устройство смены инструмента: цепное устройство смены инструмента, 60 инструментов, вертикальное расположение

- Максимальная длина инструмента: 300 / 350 мм

- Максимальный диаметр инструмента: 75 мм

- Максимальный вес инструмента: 10 кг

- Лазерный датчик: программная система лазерного датчика RENISHAW (макс. диаметр инструмента 180 мм)

- Датчик измерения заготовки: радиодатчик RENISHAW RMP40M с LP2 (длина 100 мм, диаметр щупа 6 мм) и приемником RMI-Q

- Система охлаждения: внутренняя (30 бар, 10 л/мин) и внешняя (30 бар, 40 л/мин) подача охлаждающей жидкости, емкость бака 800 л, фильтры 80/60 микрон

- Внутренняя подача сжатого воздуха: высокоскоростная внутренняя подача сжатого воздуха через шпиндель (до 24 000 об/мин)

- Конвейер для стружки: 2 встроенных шнековых конвейера с выгрузкой вправо

- Датчик вибрации: датчик SRV для обнаружения столкновений и вибрационной перегрузки
