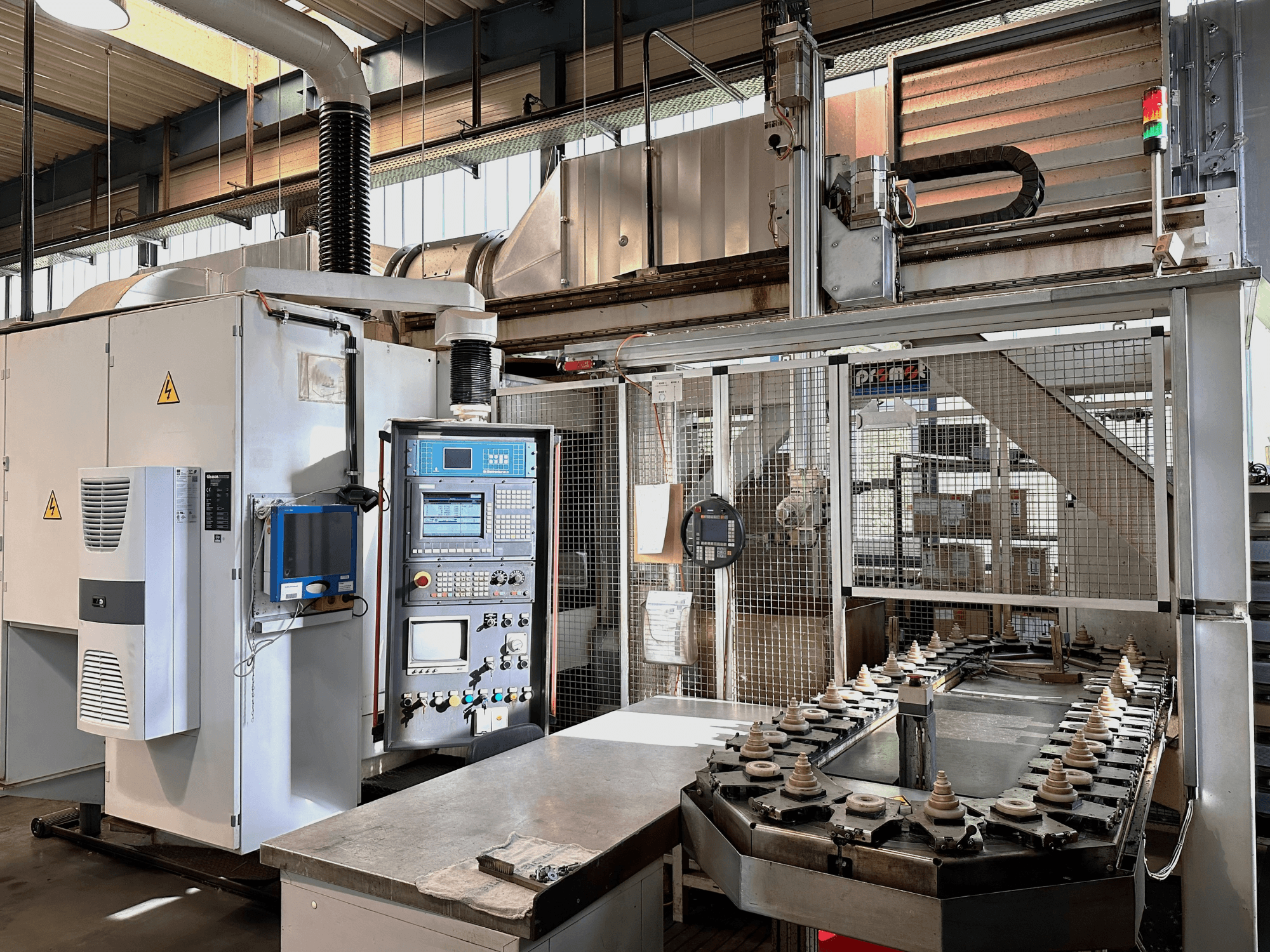

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Панель управления: входит в комплект

• Диапазон модулей: 0,5–7,0

• Диаметр заготовки: мин. 10 мм, макс. 380 мм

• Количество зубьев: 10–600

• Ход осей: Z (по вертикали) 200 мм; X (по горизонтали) 230 мм; Y (тангенциальный/смещение) 135 мм

• Угол поворота зажимной головки (A): ±45°

• Ход задней бабки: 125 мм

• Ход при правке: V (тангенциальный) 180 мм; U (радиальный) 110 мм

• Скорость вращения шлифовального круга: до 3000 об/мин, бесступенчатая регулировка

• Скорость линейной оси: 10 000 мм/мин

• Макс. скорость вращения стола: 240 об/мин

• Разрешение поворота стола: 0,001°

• Подачи: технологическая и рабочая — бесступенчатые

• Размеры шлифовального круга: диаметр 270–350 мм; ширина до 104 мм; внутренний диаметр 160 мм

• Масса системы: прибл. 11 500 кг

• Необходимая площадь (станок): прибл. 3,7 м × 2,4 м × 2,75 м

Дополнительное оборудование

• Манипулятор Promot Automation (роботизированная система)

• Панель оператора/портативный терминал (для автоматизации)

• Конвейерная лента

• Система охлаждения ленты

• Гидравлический агрегат

• Необходимая площадь (для автоматизации): прибл. 4,5 м × 1,6 м × 4,0 м
