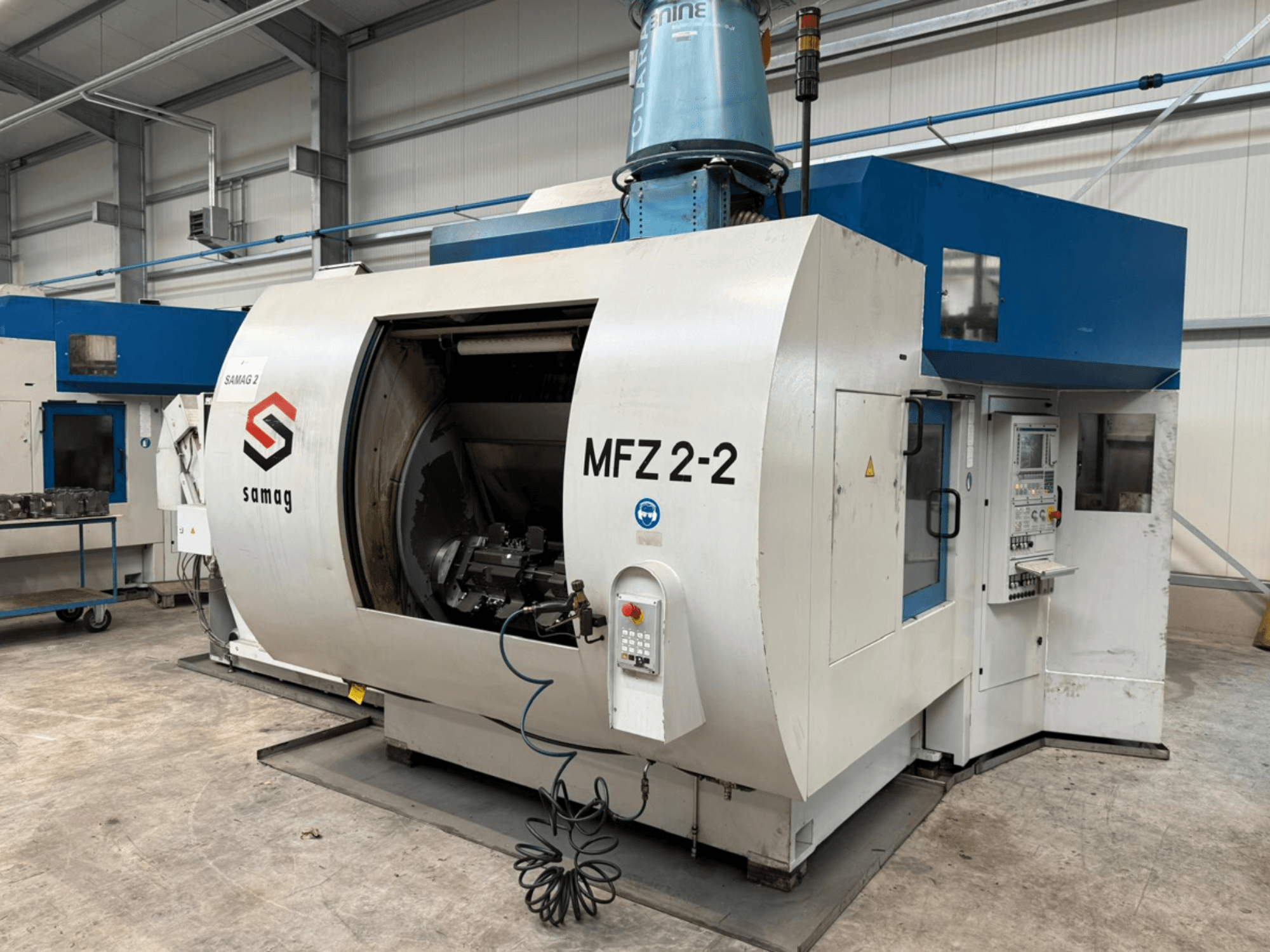

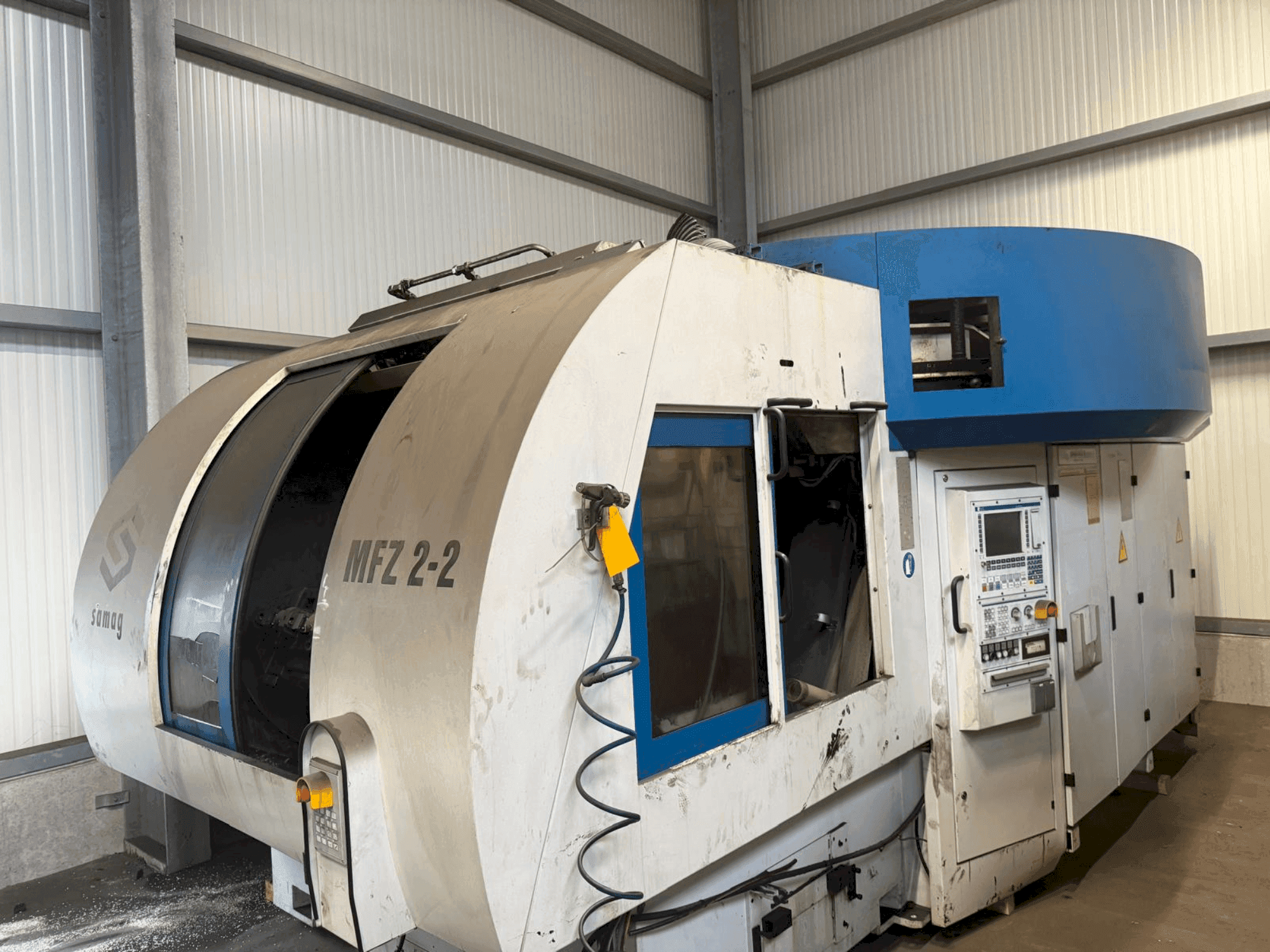

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Хранилище для инструментов

  • Тип: Десятиугольник

  • Количество мест хранения: 100 (2x50)

  • Количество кассет: 10

  • Расположение кассет: 10

  • Шаг кассет: 90 мм

  • Макс. скорость магазина кассет: 8,3 мин

  • Время задержки от максимальной скорости кассетного магазина до остановки: 300 мс

  • Макс. масса инструмента: 280 кг

  • Макс. масса инструмента (пластиковая цанга): 6 кг

  • Макс. вес инструмента (стальная цанга): 8 кг

  • Макс. диаметр инструмента со свободными соседними местами: 160 мм

  • Ось вращения: 10x36

  • Время смены ближайшей кассеты (левая/правая): 1.5 s

  • Смена инструмента на шпинделе (в среднем от стружки к стружке без вращения колеса, VDI 2852): 4.5 s

• Оси и пути перемещения

  • Пути перемещения: Y (вертикальный) рабочий ход 500 мм; Y (вертикальный) полный ход, включая смену инструмента 775 мм

  • Ускорение осей (X/Y): 0,6 xg, 0,8 xg

• Привод главного шпинделя

  • Шпиндельный узел: Высокочастотный шпиндель GMN HCS 220-16000/28

  • Расстояние между шпинделями: 450 мм

  • Диаметр втулки: 220 мм

  • Вес шпиндельного узла: 110 кг

  • Приводной двигатель: 1FE1 083-4WN11-1BA2

  • Крутящий момент (S1): 65 Нм

  • Крутящий момент (S2): 74 Нм

• Блок держателя заготовки (блок поворота по оси W)

  • Время поворота на 180°: 4.5 s

  • Диаметр планшайбы/контрподшипника: 500/345 мм

  • Скорость вращения привода/контрподшипника (макс.): 15/20 мин

  • Момент инерции массы: 140 кгм²

  • Допустимый опрокидывающий момент: 8000 Нм

  • Допустимый тангенциальный момент (привод/контрподшипник): 10 000/5 000 Нм

  • Усилие блокировки зубчатой передачи Hirth при 100 бар (привод/контрподшипник): 190/175 кН

• Держатель заготовки по оси A1/A2

  • Угол разбора: 3

  • Время поворота на 180°: 3.5 s

  • Диаметр планшайбы/контрподшипника: 345 мм

  • Скорость (макс.): 20 мин

  • Момент инерции массы: 20 кгм

  • Допустимый опрокидывающий момент: 3 000 Нм

  • Допустимый тангенциальный момент (привод/контрподшипник): 5 000 Нм

• Напряжение сети: 400 В

• Частота: 50 Гц

• Напряжение управления: DC 24 В

• Номинальная мощность: 72 кВт

Дополнительное оборудование

• Система смазочно-охлаждающей жидкости (управление стружкой)

  • Тип: Скребковый ленточный конвейер

  • Размеры (Д х Ш х В): 2885 х 1095 х 1830 мм

  • Высота разгрузки: 1020 мм

  • Зазорная сетка: 500 мкм

  • Объем заполнения: 100 л

  • Насос для сточных вод: 380 л/мин при давлении 1,6 бар

• Центральное охлаждающее устройство

  • Тип: DK 160-V/SO

  • Мощность охлаждения: 1900 Вт

  • Мин./макс. температура окружающей среды: 10/40 °C

  • Макс. температура воды на выходе: 20 °C

  • Температура конденсации: 40 °C

  • Хладагент: R134a, 2 кг

  • Подключаемая электрическая мощность: 5,1 кВт

• Периферийные массы

  • Масса бака для чистой воды (пустого): 930 кг

  • Масса транспортера стружки (пустой): 450 кг

• Один забойный станок (опция)

• 3D данные/карта зажимной башни (возможность 3 зажима) (опция)

• 2 сменные башни и комплект запасных частей (опция)
