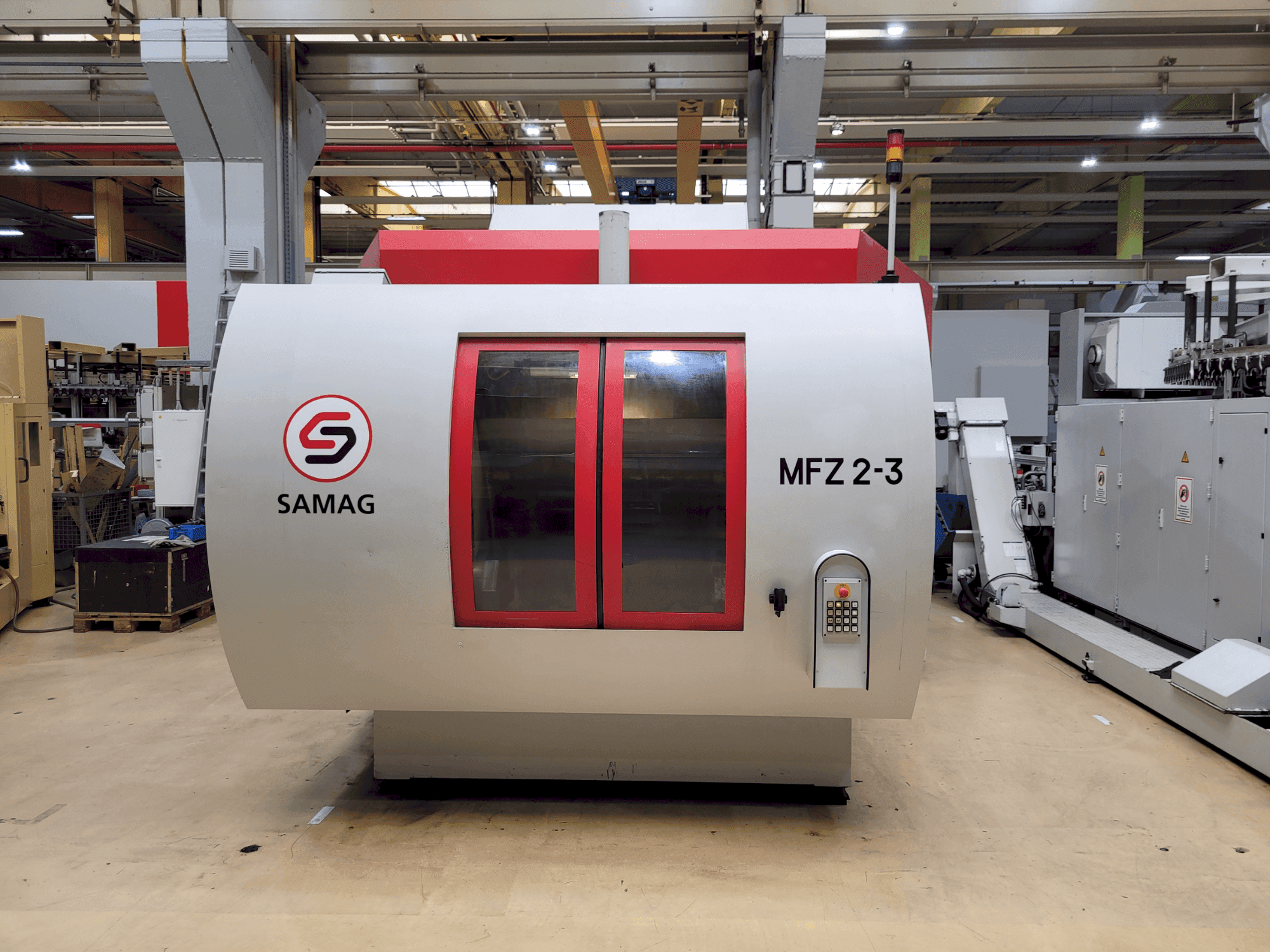

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Дополнительная информация

Преимущества станка

• Технические преимущества станка:
  • - Необходимое пространство для установки (длина x ширина): прибл. 5950 мм x 6700 мм
  • - Вес (кг), включая систему охлаждения и транспортер стружки: около 25000 кг
  • - Рабочее напряжение: 400 В 3 н~ 50 Гц
  • - Напряжение управления/клапана: 24 В пост. тока
  • - Мощность машины: около 82 ква.
  • - Резервный предохранитель перед главным выключателем: 3 x 160 a
  • - Сечение разъема: 70 мм²

Дополнительная информация

• - Система зажима инструмента Ott Крутящий момент (S1/S6): 63/83 Нм Номинальная скорость: 4200 об/мин Диаметр подшипника шпинделя: 70 мм Смазка шпинделя: Смазка консистентной смазкой на весь срок службы 1 Горизонтальная опора с поворотом на 180° (ось W) Диаметр лицевой панели (привод ЧПУ/контрподшипник): 500/345 мм Допустимый тангенциальный крутящий момент: 15000 Нм Точность позиционирования: ±3 угловых секунды Время поворота (0°/180°): Прибл. 6 с Количество горизонтальных осей поддержки заготовки 360° Позиционирование через торцевую передачу: 120 x 3° Точность позиционирования (120 x 3°): ±3 угловые секунды Макс. Транспортная нагрузка на ось A: Прибл. 600 кг Допустимый тангенциальный крутящий момент: 5000 Нм Рабочая зона (интерференционная окружность x длина): Ø700 x 940 (1036) мм Приближение к промежуточным позициям за пределами шага 3°: Возможно (управление положением с ЧПУ) Точность позиционирования: ±25 угловых секунд Допустимый тангенциальный крутящий момент: 1000 Нм Магазин инструментов: 90 позиций инструмента (3 x 30) Макс. Диаметр инструмента со свободными смежными позициями: 160 мм Время от реза до реза (в пределах 1 картриджа): Приблизительно 5,2 с Носитель Емкость гидравлического блока: 160 л Макс. Рабочее давление: 160 бар Макс. Скорость потока: 12 л/мин Пневматическая система: Требуемое подключение сжатого воздуха, требуемое потребление воздуха (кратковременное) 6 ± 0,5 бар Качество заводского воздуха: Класс 545 в соответствии с DIN-ISO 8573-1 Система охлаждения: Система охлаждающей жидкости Knoll с охлаждением Емкость бака для охлаждающей жидкости: Макс. 1400 l Отдельная промывка станины станка: 160 л/мин при 2,6 бар Внешнее охлаждение инструмента и различные функции промывки: 120 л/мин при 3,5 бар Внутреннее охлаждение инструмента через шпиндели: 40 л/мин при 60 бар
