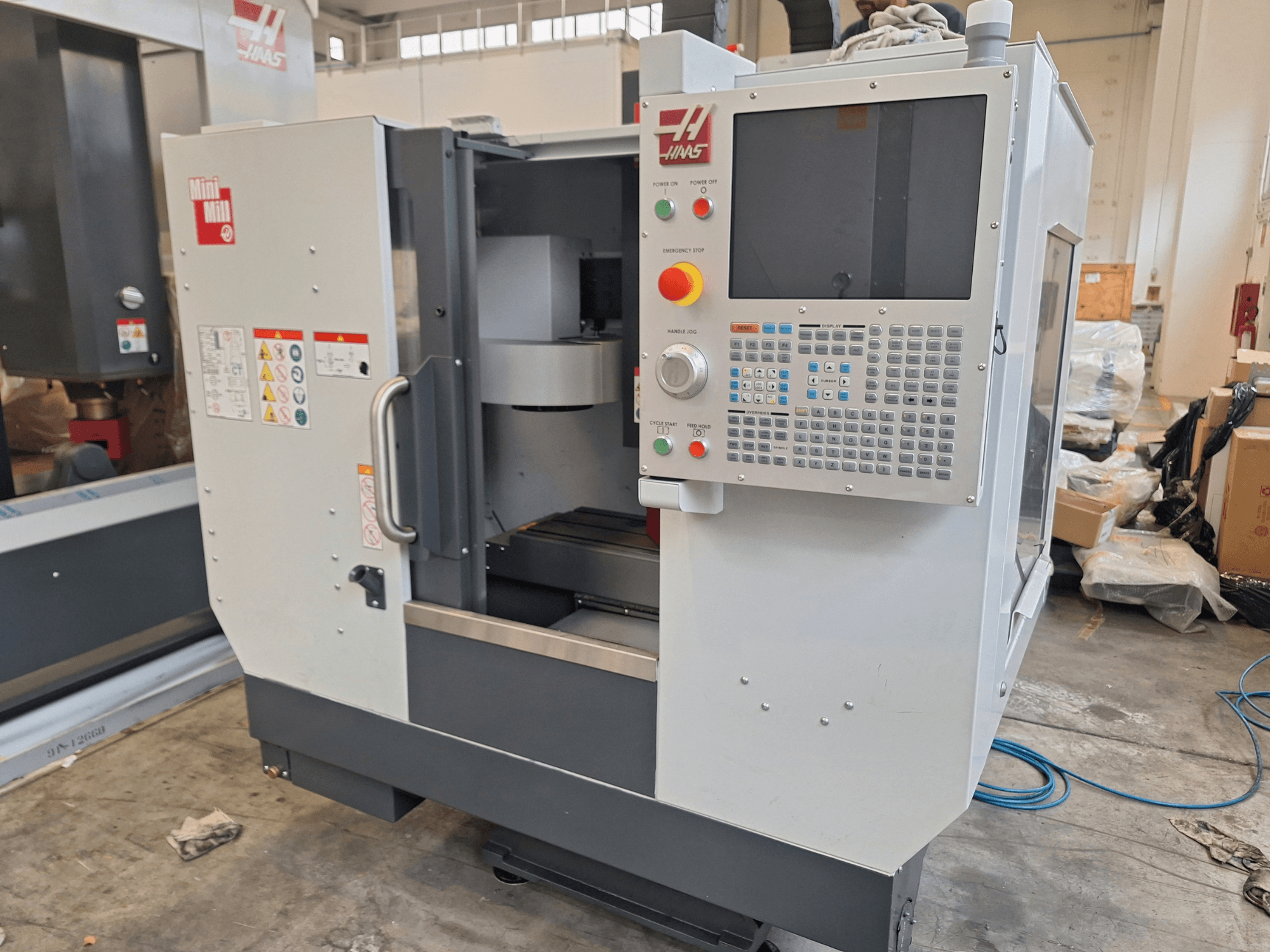

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Рабочее время: 0

• Станк в выставочном зале

• Расстояние от кончика шпинделя до стола (~ макс.): 19,0 дюймов (483 мм)

• Расстояние от конца шпинделя до стола (~ мин.): 4,0 дюйма (102 мм)

• Максимальная мощность шпинделя: 10,0 л.с. (7,5 кВт)

• Максимальный крутящий момент шпинделя: 45,0 фут-фунтов при 500 об/мин (61,0 Нм при 500 об/мин)

• Система привода шпинделя: прямой привод, ременная передача

• Смазка подшипников: заполнение консистентной смазкой

• Охлаждение: воздушное

• Ширина Т-образных пазов: от 0,626 дюйма до 0,630 дюйма (от 15,90 мм до 16,00 мм)

• Межосевое расстояние Т-образных пазов: 4,33 дюйма (110 мм)

• Количество стандартных Т-образных пазов: 3

• Максимальная скорость подачи при резке: 650 ipm (6,5 м/мин)

• Скорость перемещения по осям X / Y / Z: 800 ipm (20,3 м/мин)

• Максимальное усилие двигателей осей (X, Y, Z): 2000 фунтов-сила (8896 Н)

• Тип устройства смены инструмента: карусельный

• Максимальный диаметр инструмента (полный): 3,5 дюйма (89 мм)

• Максимальная длина инструмента (от линии калибра): 12,00 дюймов (305 мм)

• Время смены инструмента (в среднем): 4,20 с

• Время между удалениями стружки (среднее): 5,00 с

• Емкость системы охлаждения: 45 гал (170 л)

• Требуемый расход воздуха: 4 куб. футов в минуту при давлении 100 фунтов на квадратный дюйм (113,0 л/мин при давлении 6,9 бар)

• Встроенный воздушный шланг: 3/8 дюйма

• Соединитель (воздух): 3/8 дюйма

• Минимальное давление воздуха: 80 psi (5,5 бар)

• Входное переменное напряжение (1 фаза): 220 В переменного тока, ток при полной нагрузке: 40 А

• Входное напряжение переменного тока (3 фазы, низкое): 220 В переменного тока, ток при полной нагрузке: 25 А

• Входное напряжение переменного тока (3 фазы, высокое напряжение): 440 В переменного тока, ток при полной нагрузке: 13 А

• Размеры поддона для внутреннего рынка / экспорта: 90,0 дюймов × 80,0 дюймов × 92,0 дюймов (229 см × 203 см × 234 см)

• Вес при отгрузке: 4450 фунтов (2018,5 кг)

Дополнительное оборудование

• Беспроводная система интуитивного щупа Renishaw (WIPS) с установленным настольным щупом OTS

• Узел гибкого сопла для подачи охлаждающей жидкости
