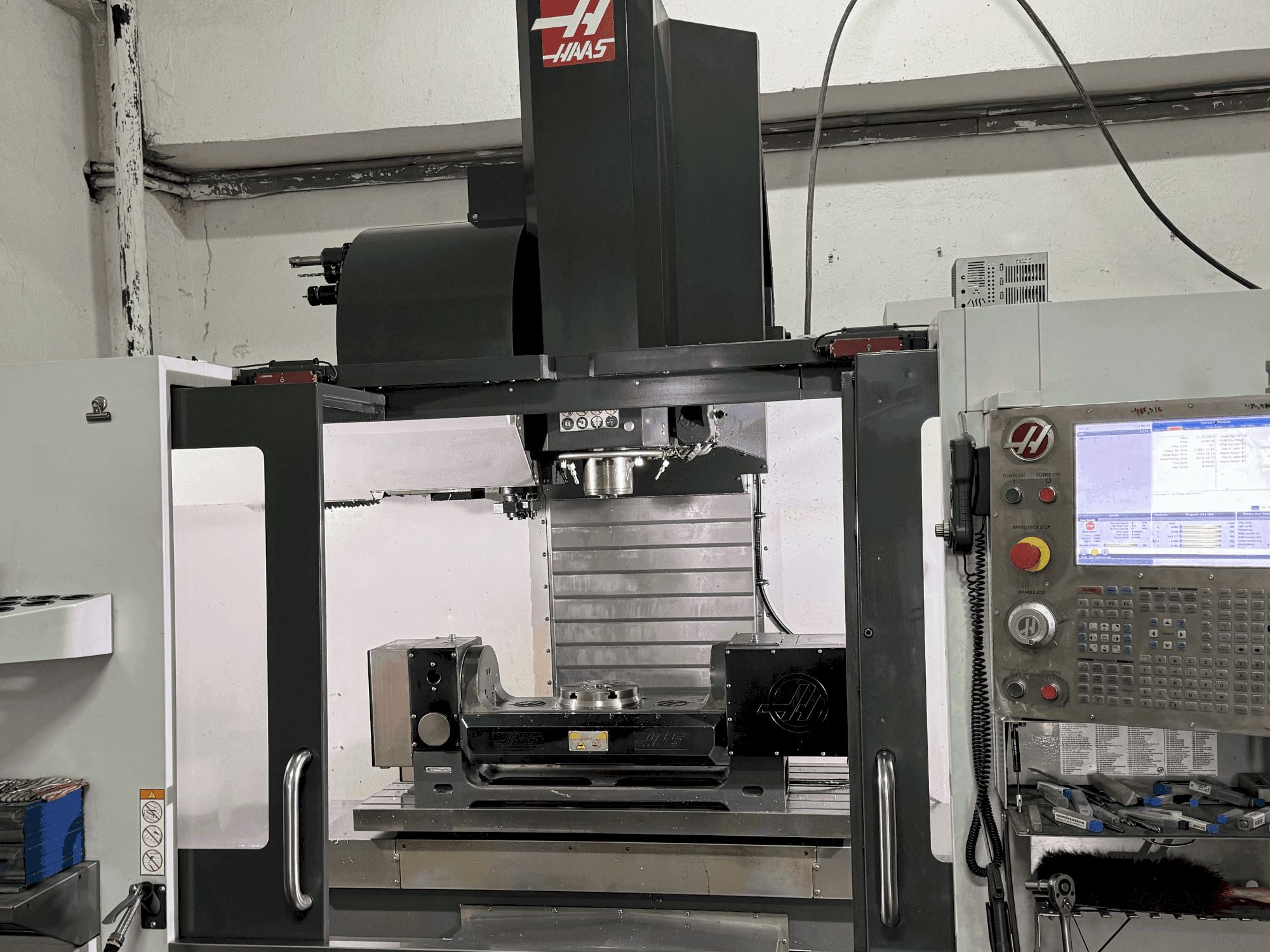

HAAS - VF-5/40TRBG-MIL-HAA-2018-00001

Дополнительное оборудование

• Заливная система охлаждения объемом 95 галлонов (360 литров)
• 24 +1 сменщик инструментов с боковым штыком

Преимущества станка

Качественные преимущества станка

• Медиадисплей используется в программе nc для вызова медиафайлов (изображений, видео, pdf-файлов) из памяти и отображения их на экране управления во время работы программы.
• Высокоскоростная обработка; позволяет использовать более высокие скорости подачи и более сложные траектории движения инструмента, без колебаний или голодания станка.
• Выносная рукоятка с большим сенсорным дисплеем позволяет приблизить рабочую зону станка для настройки, переналадки и проверки деталей, сохраняя при этом контроль над станком.
• Жесткая нарезка; синхронизированная нарезка, со встроенными циклами нарезки.
• Охлаждающая жидкость через шпиндель, 300 фунтов на квадратный дюйм (21 бар). Обеспечивает подачу охлаждающей жидкости под высоким давлением непосредственно через режущий инструмент. Требуется 3-фазное питание. Примечание: установка системы tsc в полевых условиях невозможна, если вместе со станком не заказана опция tsc-ready.
• Дробеструйная обработка через инструмент; подача воздуха под высоким давлением / с большим расходом через инструмент, непосредственно к режущей кромке. Доступна для рядных шпинделей и 50-конических фрез. Требуется система СОЖ haas с проходным шпинделем или опция tsc ready.
• Вспомогательная система фильтрации охлаждающей жидкости; система фильтрации мешочного типа, обеспечивающая отсутствие в охлаждающей жидкости твердых частиц размером до 25 микрон. Примечание: если установлена заливочная охлаждающая жидкость высокого давления (high pressure cool), не подключайте вспомогательный фильтр охлаждающей жидкости (acf) непосредственно к насосу заливочной охлаждающей жидкости высокого давления. Для использования вспомогательного фильтра охлаждающей жидкости с заливочной охлаждающей жидкостью высокого давления фильтр должен быть подключен через дополнительную систему сквозной подачи охлаждающей жидкости (tsc).
• Программируемое сопло для СОЖ; многопозиционное сопло, которое автоматически направляет СОЖ точно на режущий инструмент.
• Dwo/tcpc
• Другие параметры машины: acf/tab /tsc/wips-r/rtap-3

Технические преимущества станка

• 5-осевой вертикальный обрабатывающий центр (1270 x 660 x 635 мм) со съемным 210 мм, 2-осевым поворотным столом с пальцами
• Ось x: 1. 270 мм / ось y: 660 мм / ось z: 635 мм / ось a: +-120° / b-ось: 360°
• 40 конусов
• 30 л. с. (22. 4 кВт) векторный диск // 710 ipm (18. 0 м/мин) rapids
• Встроенная лопатка с прямым приводом
• Беспроводная интуитивная система измерений: renishaw. Включает систему визуального программирования haas, макросы, ориентацию шпинделя, поворот и масштабирование координат.
• Стандартная память для программ: 1 Гб встроенной памяти для хранения программ и резервного копирования.
• Шнек для удаления стружки: автоматически удаляет стружку из машины, одновременно сжимая ее и вытесняя охлаждающую жидкость.
• Haasconnect: удаленный мониторинг станка haas. Требуется, чтобы станок был подключен к Интернету.
• Интерфейс ethernet: позволяет легко передавать файлы на машину и с машины по локальной проводной сети.

Дополнительная информация

USB-порт, память с блокировкой клавиш, жесткий диск, 15-дюймовый ЖК-дисплей, 750 МБ памяти программ, поворот и масштабирование координат, рукоятка для изменения цвета, макросы, высокоскоростное фрезерование, автоматический шнек для стружки, программируемая форсунка для охлаждающей жидкости
