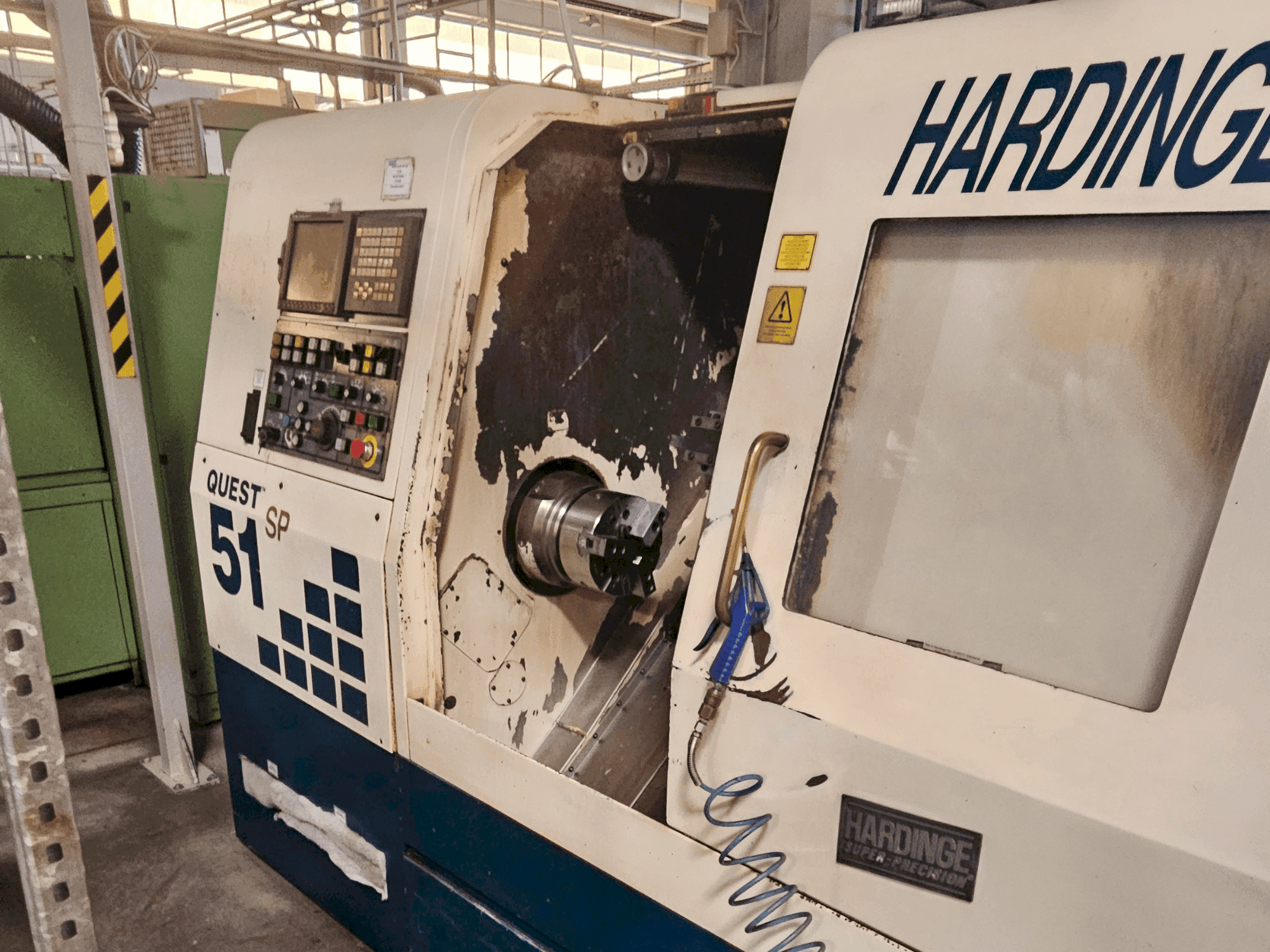

Вид станка HARDINGE Quest 51 SP  спереди

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

22.000 €
gindumac цена
(Франко-завод)
получить коммерческое предложение
Посетите станок
сделать встречное предложение
Скачать PDF

У вас есть еще вопросы? Связаться с нами!

sales contact

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

whatsapp
Свяжитесь в WhatsApp
Показать на языке оригинала

Этот станок HARDINGE Quest 51 SP был произведен в 2001 году. Он имеет перекидную станину 520 мм, максимальный диаметр точения 356 мм и скорость вращения шпинделя до 4200 об/мин. Станок оснащен 12-позиционной револьверной головкой с живой оснасткой и интегрированными осями C и Y для многоосевой обработки. Управление осуществляется с помощью системы ЧПУ 21iT. Рассмотрите возможность приобретения этого горизонтального токарного станка HARDINGE Quest 51 SP. Свяжитесь с нами для получения дополнительной информации.

Просмотр

  • бренд: HARDINGE
  • год: 2001
  • МОДЕЛЬ: Quest 51 SP
  • тип применения: Вращение
  • Местонахождение: Румыния
  • тип станка: Горизонтальный токарный станок
  • марка блока управления: FANUC

Техническая информация - HARDINGE Quest 51 SP

Общая информация

  • Ширина измерений: 1950 mm
  • Глубина измерений: 3860 mm
  • Высота измерений: 1905 mm
  • Вес машины: 5550 kg

Блок управления

  • Бренд: FANUC
  • Модель: 21iT

Главный привод

  • Диапазон скорости шпинделя: 50–4200 1/MIN
  • Мощность двигателя шпинделя: 15 kW

Движение

  • Х-ОСЬ Движение: 189 mm

Заготовка

  • Барабан заготовки над станиной: 520 mm

    Дополнительное оборудование

    • - Высокоскоростная задняя бабка
    • - Уловитель деталей
    • - Интерфейс подачи прутка

    Дополнительная информация

      Преимущества станка

      • Технические преимущества станка:
        • - Максимальный диаметр поворота: 356 мм
        • - Проходное отверстие (круглая цанга): 51 мм, отверстие шпинделя 60 мм
        • - Расстояние между центрами (перемещение по z): 610 мм
        • - Двигатель для живого инструмента: 3. 7 кВт
        • - Быстрая траверса: x = 1100 ipm / z = 1500 ipm
        • - Тип револьверной головки: vdi30, 12-позиционная револьверная головка для обработки инструмента под напряжением
        • - Ось c и ось y: интегрированы в револьверную головку главного шпинделя, что позволяет выполнять многоосевую обработку
        • - Система цанг: 20 цанг в комплекте
        • - 43750 часов работы

      Дополнительная информация

      • - Станок в рабочем состоянии / Базовая комплектация: для VDI 30 инструментов, 12 станций/ Зубило, квадратное сечение, макс. 25 мм/ Диаметр хвостовика зубила, макс. 40 мм/ Время переключения (со станции на станцию) 0,1 с/ Оснащен 30 инструментами/ Диаметр хвостовика зубила с цангой ER25 2-6 мм/ Мощность привода на наконечнике инструмента: 3,7 кВт/ Крутящий момент на наконечнике инструмента_: 21,7 Нм/ Диапазон скоростей (с шагом в 1 об/мин) 80-80 000/ Опционально: 40 инструментов VDI, 10 станций/ Сечение зубила. Квадратное, макс. 25 мм/ Диаметр хвостовика инструмента макс. 40 мм/ Время переключения (со станции на станцию) 0,35 с/ Опция: приводные инструменты VDI 40 на всех станциях -/ Диаметр хвостовика инструмента с цангой ER32 3 - 20 мм/ Мощность привода на наконечнике инструмента: 5,6 кВт/ Крутящий момент на наконечнике инструмента: 35,3 Нм/ Диапазон скоростей (с шагом | об/мин) 60-6000/ Обычный Hardinge/ Револьверная головка типа T_ (дюймовая или миллиметровая) с логикой направления, 10 или 12 станций/ Сечение хвостовика инструмента, квадратное, макс. 25 мм/ Диаметр инструмента, макс. 40 мм/ Время переключения (со станции на станцию) 0,35 с/ Контршпиндель - с ременным или встроенным приводом/ Шпиндельная головка (ANSI)/ Цанга 16C Круглая (отверстие) 42 мм/ Размер зажимного патрона 150 мм/ Ступенчатый патрон (ширина зажима) 152,4 мм/ Мощность привода при 1500 об/мин | Базовая скорость 7,5 кВт/ Крутящий момент 47,7 Нм/ Диапазон скоростей (с шагом | об/мин) с ременным приводом и встроенной антенной 60-6000/ Ход, макс. 603,3 мм/ Скорость движения макс. 38 об/мин/ Гидравлическая задняя бабка с обратной связью от энкодера/ Скорость перемещения макс. 7,6 м/мин/ Подключаемые нагрузки/ Размеры станка: Длина (с задней бабкой) 2758,5 мм/ Длина (с контршпинделем) 3008,7 мм/ Длина с опциональным транспортером стружки 3844,3 мм/ Глубина 1943,1 мм/ Высота 1905 мм/ Вес (прибл.) 5552 кг
