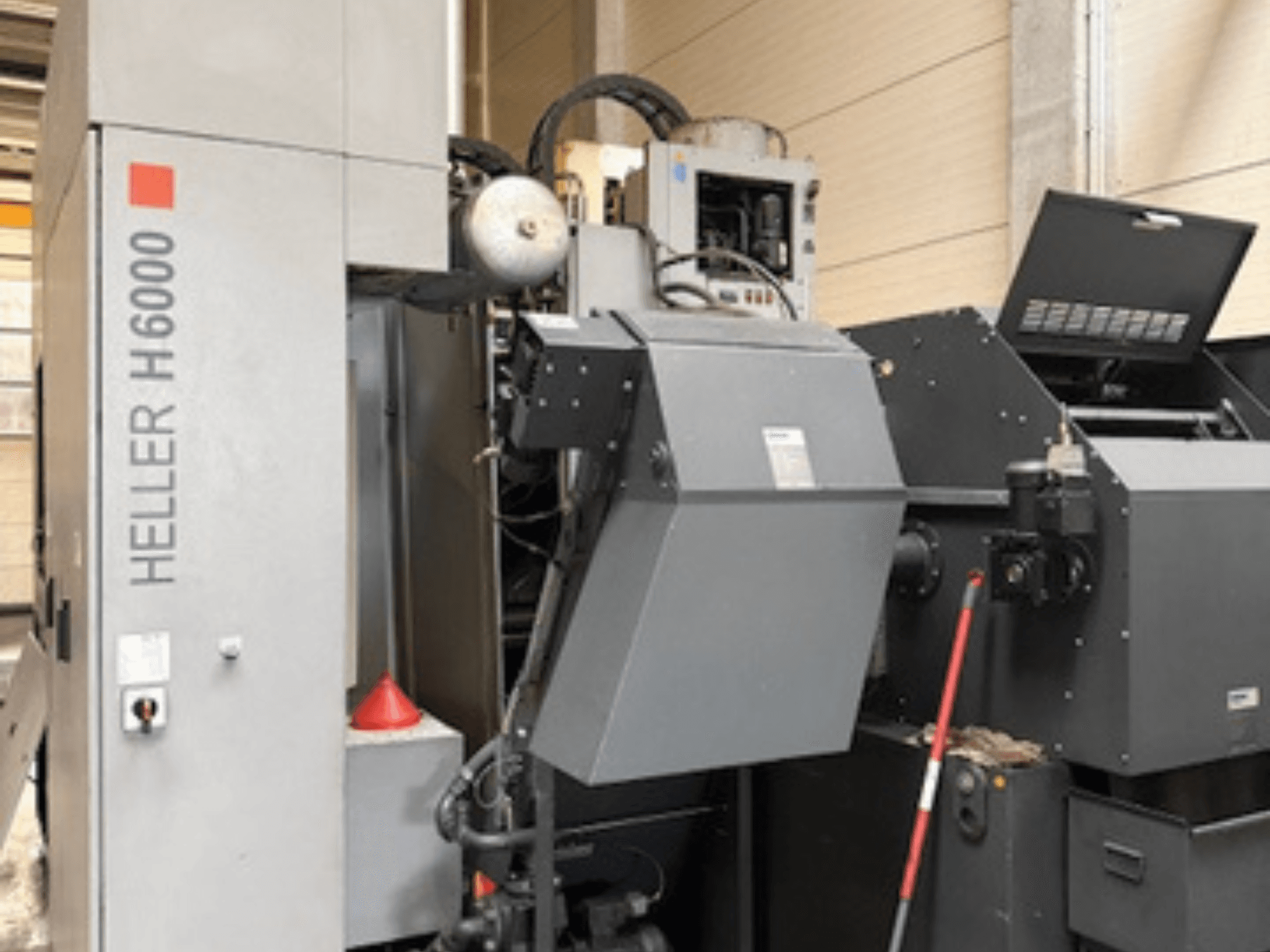

HELLER - H6000DE-MIL-HEL-2011-00005

- Наработка (Betriebsstunden): 77 128 ч

- Эффективное время работы (Nutzlaufzeit): 57 997 ч

- Блок управления: SIEMENS 840D solution line

- Ход по оси X: 1 000 мм

- Ход по оси Y: 1 000 мм

- Ход по оси Z: 1 000 мм

- Скорость быстрого перемещения: 50 000 мм/мин

- Скорость подачи: 1–50 000 мм/мин

- Ускорение: 5 м/с²

- Максимальная допустимая масса зажимаемого изделия: 1 000 кг (1 400 кг)

- Время смены паллеты: 13 с

- Устройство смены палет: 2 гнезда для палет

- Размер паллеты: 630 × 630 мм (2 паллеты в базовой комплектации станка + 1 дополнительная паллета)

- Диаметр заготовки: 900 мм (1 290 мм)

- Высота заготовки: 1 200 мм

- Рабочий модуль: PC 100 PowerCutting

- Диапазон скоростей: 8 000 об/мин

- Макс. мощность привода (S6-40 %): 43 кВт

- Макс. крутящий момент (S6-40 %): 822 Нм

- Стол для заготовки: поворотный стол с ЧПУ, шаг индексации 360 000 × 0,001°

- Станция загрузки заготовок: поддон с ручным поворотом на 4 x 90°

- Зажим заготовки: механический (включает 5-позиционный интерфейс, гидравлическое давление 60 бар)

- Цанговый патрон: HSK 100 A (DIN 69 893)

- Магазин инструментов: цепной магазин на 50 мест

- Макс. диаметр инструмента (при заполнении всех ячеек): 112 мм

- Макс. диаметр инструмента (при соседних свободных ячейках): 280 мм

- Макс. длина инструмента: 600 мм

- Минимальное время между выходом стружки (t2,3 согласно VDI 2852): 4,2 с

- Система подачи охлаждающей жидкости и удаления стружки: скребковый ленточный конвейер для стружки KNOLL для мокрой обработки, система очистки охлаждающей жидкости с бумажно-ленточным фильтром KNOLL KF 400 (внутренняя подача охлаждающей жидкости под давлением 70 бар / IKZ), промывка рабочей зоны, вытяжка поддона для сбора стружки, устройство обдува окна

- Контроль состояния инструмента и принадлежности: система быстрого обнаружения поломки сверла, устройство очистки хвостовиков инструмента с цепным магазином, интегрированный в технологический процесс мониторинг состояния инструмента + контроль защиты от столкновений, портативный ручной пульт управления (Bedienhandgerät) с интерфейсом

- Электрические параметры: 400 В, 50 Гц, номинальный ток 87 А
