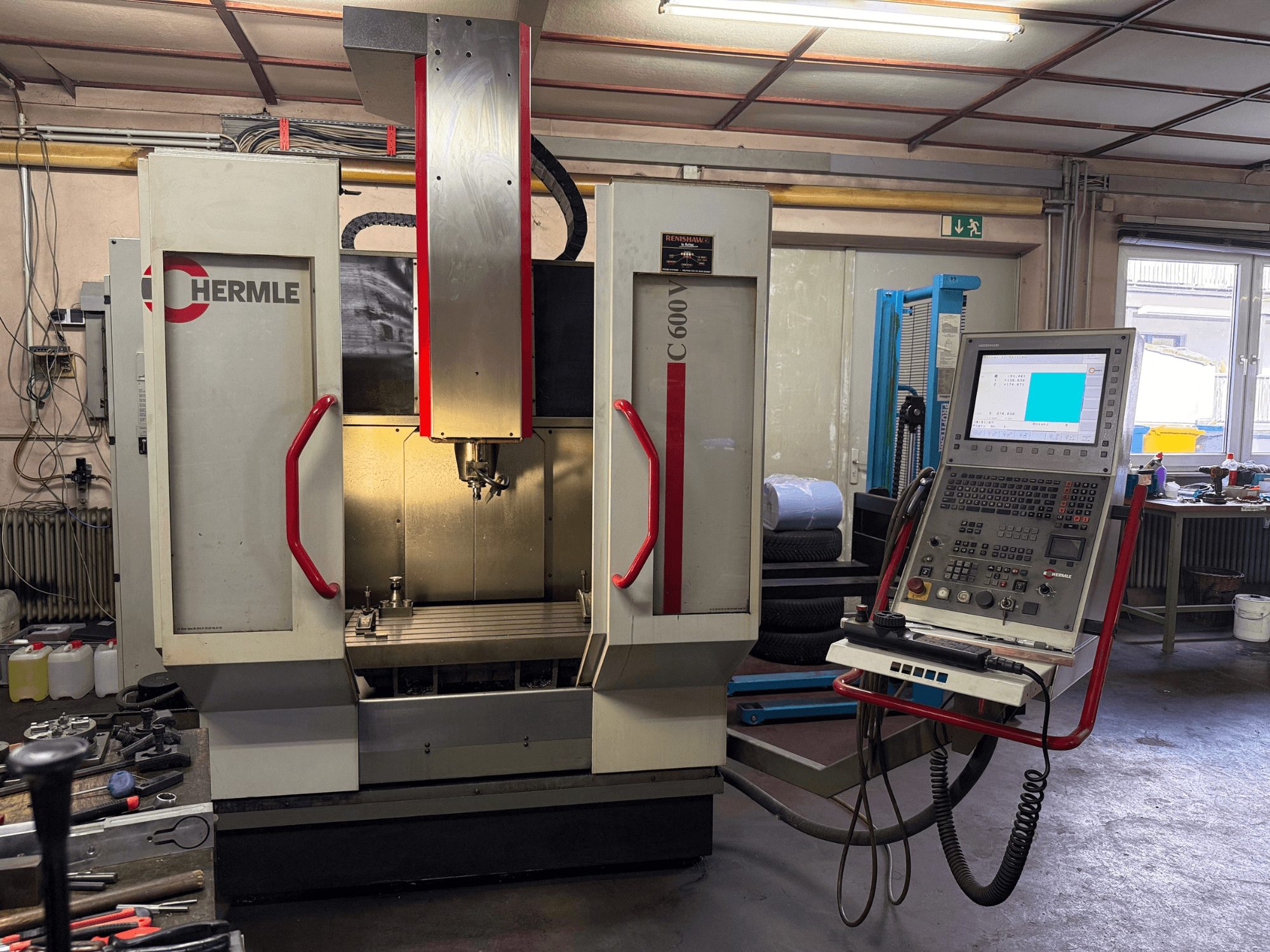

HERMLE - C600VDE-MIL-HER-2001-00005

• Часы работы шпинделя: 7,000 h

• Конструкция станка: Модифицированная портальная конструкция

• Управление ЧПУ: Heidenhain iTNC 530 с цветным TFT экраном 15"

  • Гибкое программирование контуров

  • 6 ГБ памяти для программ обработки деталей

  • Время обработки блока 0,5 мс

  • Параллельная работа с графикой

  • Нарезание резьбы (жесткое нарезание; без компенсационного патрона)

  • Контроль срока службы инструмента

  • Ethernet-интерфейс

• Приводы подачи

  • Усилие подачи: 6 000 Н

  • Быстрое перемещение: 35 м/мин

  • Ускорение: 5 м/с²

  • Диаметр/шаг подающего винта (X/Y/Z): 40 / 20 мм

• Измерительная система: Прямые шкалы, разрешение 0,0001 мм

• Допуск положения (Tp, VDI/DGQ 3441): 0,008 мм (X/Y/Z)

• Главный шпиндель

  • Крутящий момент (100% / 40% ED): 87 / 130 Нм

  • Конусность: SK40 (аналогично DIN 2079), для держателей инструмента по DIN 69871 A

• Жесткий зажимной стол

  • Поверхность стола: 800 x 465 мм

  • Максимальная нагрузка: 1 000 кг

  • Т-образные пазы: 7 пазов, размер 14 мм H12, расстояние между пазами 63 мм

  • Направляющий паз (4-й сзади): 14 мм H7

• Устройство смены инструмента

  • Позиции магазина: 30

  • Максимальный диаметр инструмента: 80 мм (125 мм со свободными соседними позициями)

  • Максимальная длина инструмента: 250 мм

  • Максимальная нагрузка на магазин: 120 кг

  • Время от чипа до чипа (VDI 2852): 5.5 s

• Система охлаждения

  • Выдвижной ящик для стружки и доступный экран для стружки

  • Резервуар: 200 л

  • Скорость потока: 40 л/мин при 3 бар

• Коммунальные услуги

  • Подключаемая нагрузка: 400 В / 50 Гц

  • Потребляемая мощность: 22 / 35 кВА

  • Сжатый воздух: 6 бар

• Другие характеристики

  • Электрическая компенсация теплового расширения

Дополнительное оборудование

• Электронный модуль ручного управления (маховик)

• Система измерительных зондов SK40

• Устройство продувки

• Пистолет для промывки стружки
