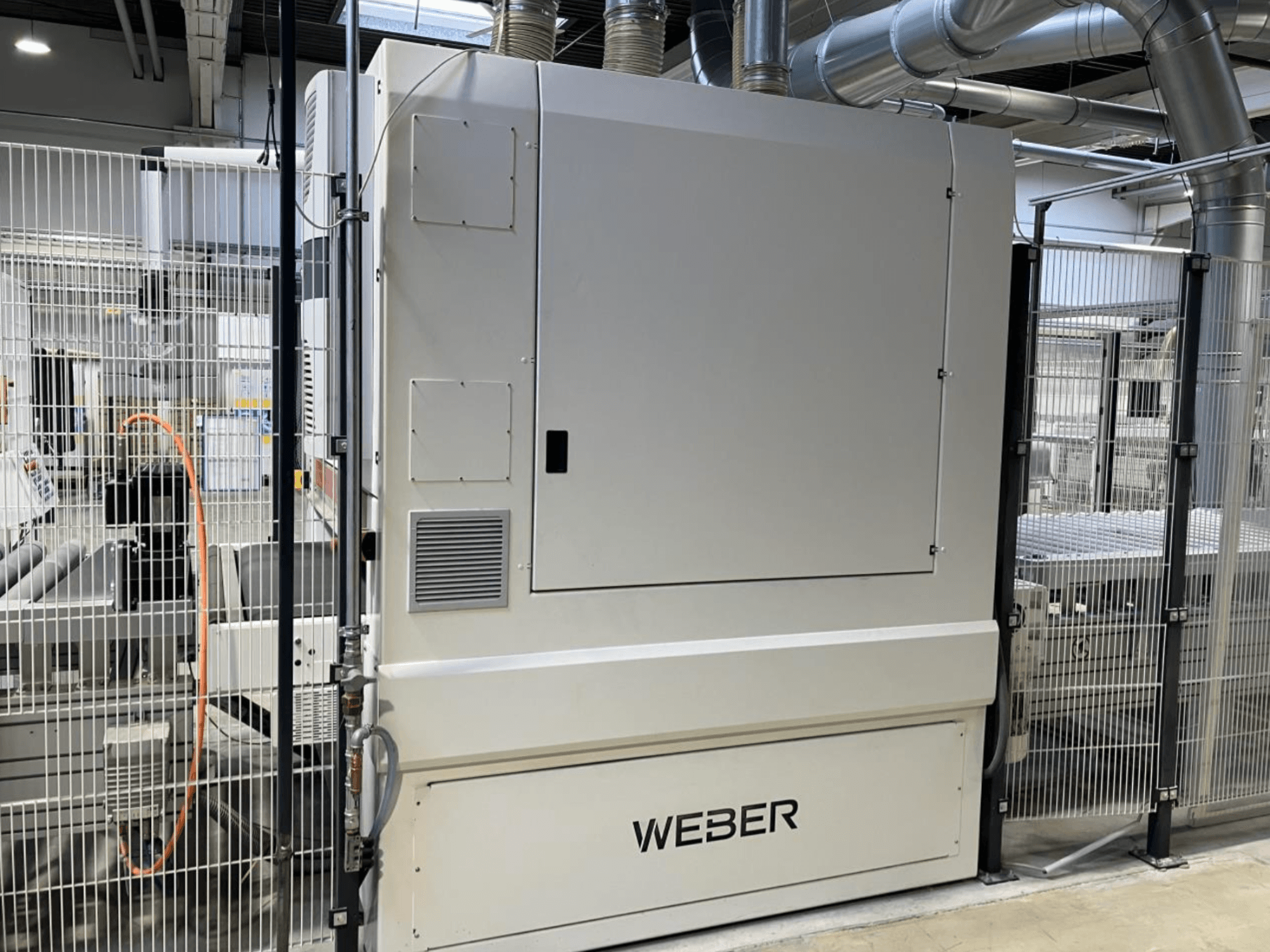

HYMMEN - JUPITER JPT C 680/548 mit OFS 850DE-COM-HYM-2020-00001

• Общие данные системы:

  • Номинальная ширина: 680 мм

  • Максимальная ширина печати: 548 мм (с возможностью расширения до 680 мм)

  • Максимальная ширина панели в OFS: 510 мм

  • Рабочая высота: 900 мм (+50 мм)

  • Обработка: печать и верхнее покрытие сверху, контрлакирование снизу

  • Режим работы: двухполосный до макс. 255 мм ширины детали; в противном случае - однополосный

  • Скорость системы: 8-65 м/мин

  • Скорость печати: до 50 м/мин

• Цифровое печатное устройство Jupiter (JPT):

  • Количество цветов: 4

  • Печатающие головки на каждый цвет: 8 (максимально возможно 10)

  • Свободные слоты для дополнительных цветов: 6

  • Тип печатающей головки: XAAR 2001

• Печатающее устройство структуры DLE:

  • Печатные ряды: 1

  • Печатающие головки на ряд: 8 (макс. 10 возможно)

  • Свободные слоты для дополнительных рядов: 1

  • Всего печатающих головок: 8

  • Тип печатающей головки: XAAR 1003

• Характеристики сырой панели:

  • Длина: 600-2800 мм

  • Ширина: 900-1260 мм

  • Толщина: 2-12 мм (без ограничений); до 28 мм с ограничениями по скорости

• Формат распила:

  • Продольные пропилы: 5

  • Продольные обрезки: 2

  • Минимальная ширина детали: 160 мм

• Характеристики готовой панели:

  • Длина: 600-2800 мм

  • Ширина: 160-510 мм

  • Толщина: 2-12 мм (без ограничений); до 28 мм с ограничением скорости

• Система подачи (подача):

  • Тип: вакуумный портал

  • Станции подачи: 2

  • Позиции разгрузки: 1

  • Максимальная производительность подачи: 8 циклов/мин; с двойным штабелированием: 16 панелей/мин

  • Одинаковые штабели на станцию: до длины панели 1550 мм = 2; ≥1550 мм = 1

  • Максимальная высота штабеля: 1050 мм

  • Максимальный вес штабеля: 5000 кг (вместе)

  • Конструкция: без приямков

  • Способ транспортировки: защитная пластина или поддон

  • Защитная плита (на входе): длина 800-2800 мм; ширина 1000-1260 мм; толщина 20-30 мм (до 150 мм для поддонов); макс. 80 кг на плиту/поддон

• Система штабелирования (на выходе):

  • Тип: падающий вал

  • Позиции штабелирования: 1

  • Максимальная производительность штабелирования: 30 циклов/мин

  • Одинаковые штабели на позицию: до длины панели 1550 мм = 2; ≥1550 мм = 1

  • Максимальная высота штабеля: 1050 мм (альтернатива: 1000 мм)

  • Максимальный вес штабеля: 5000 кг (вместе) (альтернатива: 3500 кг)

  • Исполнение: с приямками

  • Способ транспортировки: защитная плита или поддон

  • Способ подачи защитной плиты: загрузка вилочным погрузчиком, разделение роботом

  • Защитная плита (штабелирование): длина 800-2800 мм; ширина 1000-1200 мм; толщина 20-30 мм; макс. 80 кг на плиту; материал OSB или HDF

• Технологические агрегаты:

  • Количество агрегатов: 35

  • Этапы процесса: подача, резка, очистка, инфракрасный нагрев, УФ-отверждение, покрытие, цифровая печать, структурирование, эксимерное матирование, штабелирование

• Применение:

  • Промышленная однопроходная цифровая печатная линия для высокоскоростной отделки поверхностей больших панелей (напольных покрытий и мебели), получения реалистичных декоров под дерево, камень или на заказ непосредственно на подложках

Дополнительное оборудование

• Робот для отделения защитных пластин на выходе (в рамках обработки защитных пластин)
