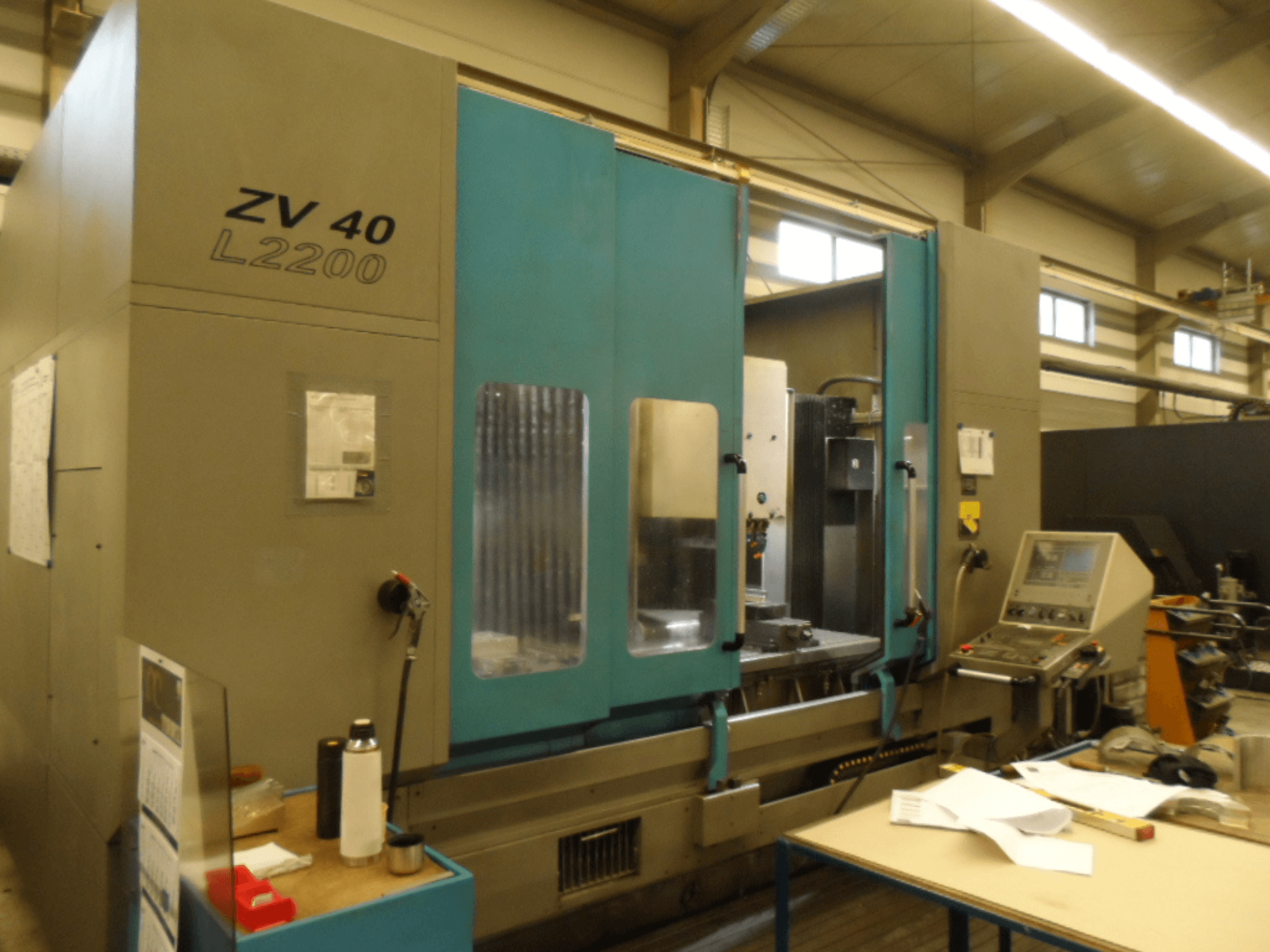

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Перемещение по оси X при двухпозиционной обработке (челночный режим): 720 мм

- Перемещение по оси Z (вертикальное): 600 мм (опция: 800 мм)

- Количество Т-образных пазов: 5

- Размер Т-образных пазов: 18 мм

- Расстояние между Т-образными пазами: 125 мм

- Мин./макс. расстояние от носка шпинделя до стола: 200 / 800 мм (опция: 1000 мм)

- Конус инструмента / державка: SK40 - DIN 69871 (опции: HSK A-63 DIN 69893 или HSK A-80 DIN 69893)

- Шпилька для держателя инструмента SK: DIN 69672

- Усилие зажима держателя инструмента (SK): 12000 Н (опции: HSK A-63: 18000 Н / HSK A-80: 28000 Н)

- Внутренний диаметр подшипника: 80 мм

- Макс. стандартная скорость вращения шпинделя: 6000 об/мин (опции: 4000 / 8000 / 10000 об/мин)

- Мощность двигателя главного шпинделя при 100%: 28 кВт (Прерывистая: 38,5 кВт)

- Постоянная мощность для стандартной конфигурации от: 1500 об/мин

- Макс. крутящий момент при 100%: 178 Нм (в прерывистом режиме: 245 Нм)

- Усилие подачи по осям X, Y, Z при 100%: 13000 Н (прерывисто: 15600 Н)

- Скорость быстрого перемещения по X, Y, Z: 30 м/мин

- Макс. рабочая скорость подачи по X, Y, Z: 10 м/мин

- Допуск позиционирования Tp X(1000 мм)-Y-Z: 0,015 мм

- Макс. разброс позиционирования Ps макс: 0,010 мм

- Измерительная система по X-Y-Z: Линейные стеклянные шкалы

- Производительность фрезерования в стали (St 60): 650 см³/мин

- Производительность сверления в стали (St 60): Ø 60 мм

- Производительность резьбонарезания в стали (St 60): M-36

- Количество карманов для инструмента: 24 (опции: 40 - 52)

- Макс. длина инструмента: 300 мм

- Макс. вес инструмента: 10 кг

- Макс. диаметр инструмента (полный магазин): 85 мм

- Макс. диаметр инструмента (соседние карманы свободны): 125 мм

- Управление инструментом: Произвольное

- Время смены инструмента: 3.5 s

- Время смены инструмента от стружки к стружке: 7 с

- Занимаемая площадь: около 17 м²

- Объем бака для охлаждающей жидкости: 370 л

- Длина станка (размер A): 4200 мм

- Текстурированная структура краски (2 цвета): RAL серый 7037 / синий 5012

- Электрическое подключение: 55 кВт

- Рабочее напряжение: 400 В / 50 Гц

- Подключение сжатого воздуха: 6 бар

- Мощность насоса охлаждающей жидкости: 0,75 кВт

- Стандартное оборудование: Защита корпуса станка CE, транспортер стружки, бак для СОЖ, линейные стеклянные весы по осям X/Y/Z, вертикальная внутренняя облицовка по оси X, освещение рабочей зоны, автоматическая централизованная смазка, гидравлический противовес для шпиндельной бабки, автоматическая пневматическая очистка шпинделя, мобильная панель управления, жесткое нарезание резьбы (нарезание резьбы без компенсационного патрона).

- Доступны заводские опции: Внутренний подвод СОЖ (IKZ), полный корпус станка, перегородка для челночного режима работы, делительные головки/поворотные столы для 1 или 2 дополнительных осей станка, датчик касания рабочего инструмента, системы оцифровки, системы контроля инструмента, переносной электронный маховик

- в зависимости от требований, необходимо заменить или отремонтировать детали оси Y
