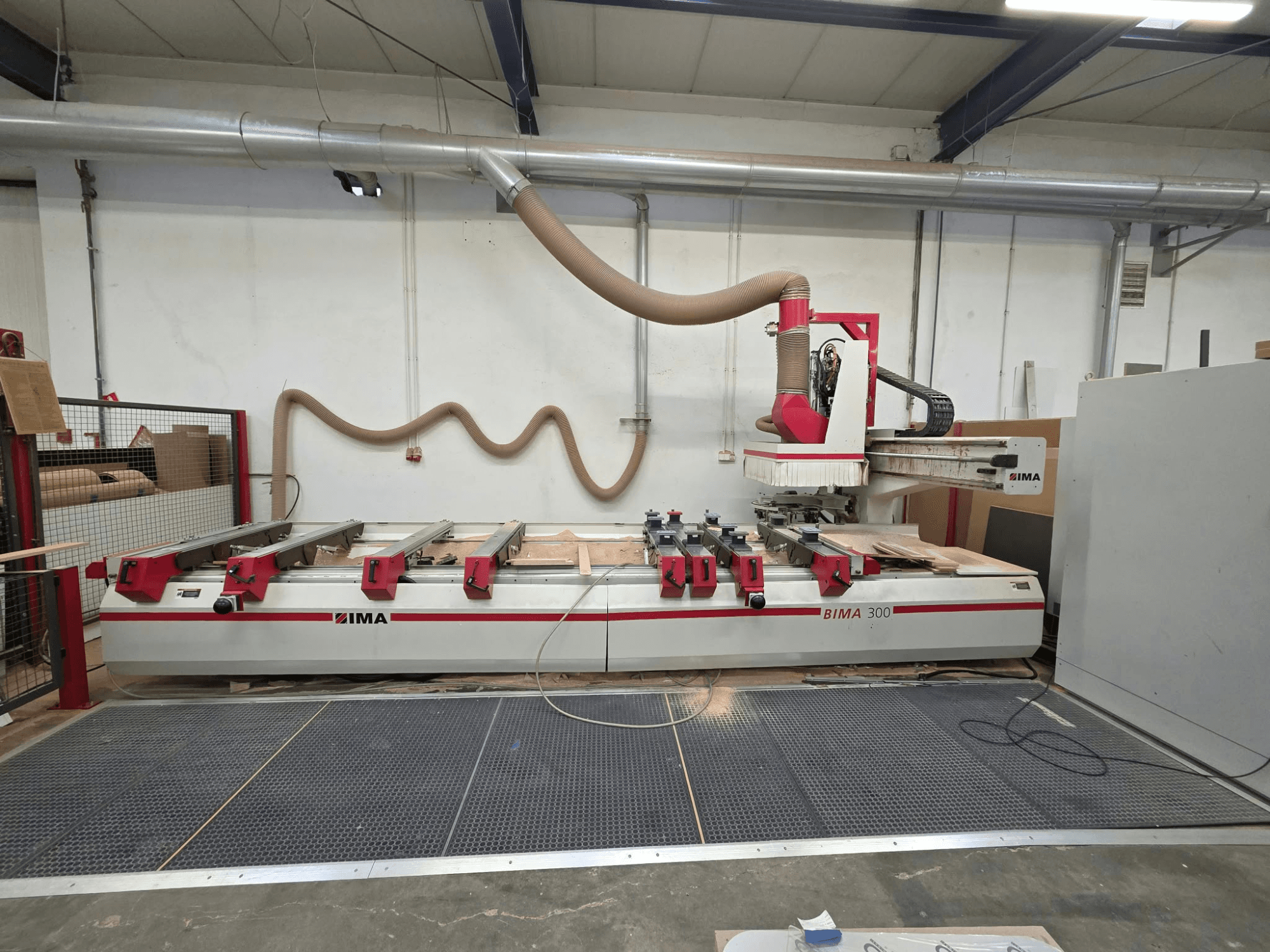

IMA - BIMA 300PL-CNC-IMA-2005-00002

Рабочая зона

• Диапазон обработки по оси X: 4300 мм (4600 мм согласно руководству; подлежит подтверждению)

• Диапазон обработки по оси Y с основным шпинделем и инструментом Ø20 мм: 1400 мм

• Диапазон обработки по оси Y с сверлильным агрегатом (все вертикальные шпиндели): 1100 мм

• Максимальная высота заготовки над поверхностью вакуумной присоски: 125 мм

• Максимальная толщина заготовки: в зависимости от оснащения и области применения

• Рабочая высота: прибл. 950 мм

• Двухзонная рабочая зона без маятниковой обработки: 2 × 2050 мм; центральный зазор: 200 мм

• Двухзонная рабочая зона с маятниковой обработкой: 2 × 1750 мм; центральный зазор: 800 мм

Главный шпиндель

• Интерфейс инструмента: HSK-F63

• Диаметр конуса: 38 мм

• Автоматическое закрепление инструмента (усилие зажима: 11 000 Н; усилие отжима: 20 400 Н)

• Максимальный вес инструмента: 6 кг

• Направление вращения: программируемое по часовой стрелке/против часовой стрелки

• Привод: трехфазный двигатель с преобразователем частоты

• Смазка: заводская смазка

• Охлаждение: воздушное

• Встроенная поворотная ось с ЧПУ для позиционирования агрегата на 360°, с поддержкой крутящего момента и пневматическим подключением

Скорости осей

• Ускоренная подача по осям X/Y: 60 м/мин

• Ускоренное перемещение по оси Z: 30 м/мин

Вакуум, вытяжка и сжатый воздух

• Требуемое давление сжатого воздуха: 7 бар

• Диаметр присоединения системы вытяжки: 250 мм

• Требуемая скорость вытяжного воздуха: 28 м/с

• Требуемый расход отсасываемого воздуха: 4 950 м³/ч

• Производительность вакуумного насоса: 90 м³/ч

Дополнительное оборудование

• Узел сверления под углом 90°

• 3 держателя инструмента HSK
