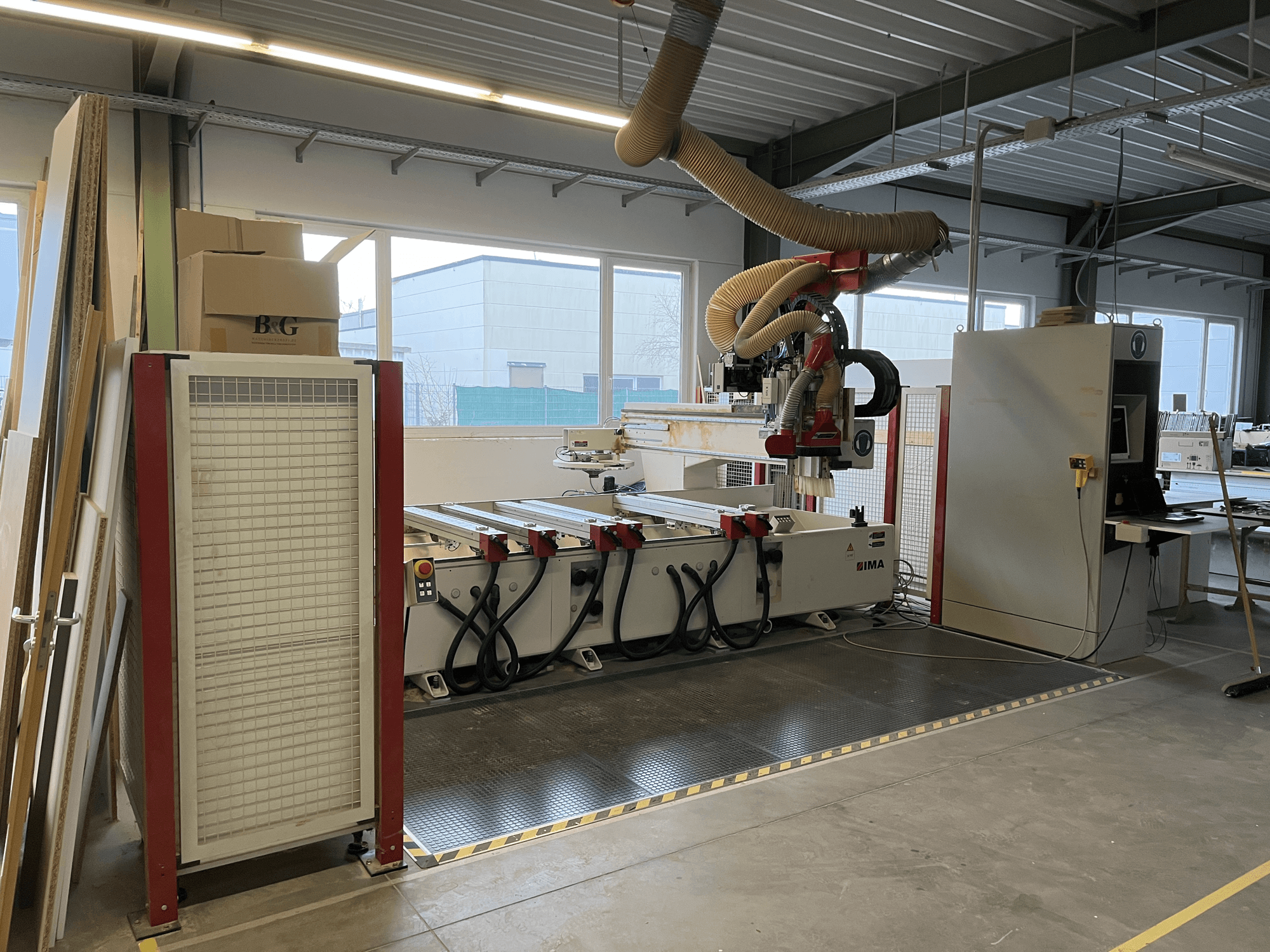

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Рабочая зона по оси X: 3000 мм

• Рабочая зона Y: 1200 мм

• Макс. высота зажима Z1: 100 мм

• Макс. толщина заготовки по оси Z2: зависит от оборудования/области применения

• Высота стола: прибл. 1000 мм

• Ход маятника по оси X: 2 × 1400 мм

• Свободное пространство по оси X: 200 мм

• Альтернативный ход маятника по оси X: 2 × 900 мм

• Свободное пространство по оси X (альтернативный вариант): 1200 мм

• Вес станка: прибл. 6000 кг

• Система направляющих: прецизионные линейные направляющие, закаленные примерно до 62 HRC

• Централизованная смазка: автоматическая для всех основных осей и шарико-винтовых передач

• Система привода: сервомоторы переменного тока с энкодером

• Привод по осям X/Y: зубчатая рейка

• Привод по оси Z: шарико-винтовой привод

• Скорость подачи: 40 м/мин

• Быстрый перемещение по осям X/Y: 80 м/мин

• Быстрое перемещение по оси Z: 25 м/мин

• Ускорение: 3 м/с²

• Размер вытяжного патрубка главного шпинделя: 300 мм

• Размер вытяжного патрубка сверлильных шпинделей: 120 мм

• Скорость воздушного потока: прибл. 28 м/с

• Расход воздуха: прибл. 7080 м³/ч

• Производительность вакуумного насоса: 100 м³/ч

• Подключение сжатого воздуха: 1/2"

• Давление воздуха: 6 бар

• Напряжение питания: 24 В постоянного тока

• Подключенная мощность: прибл. 24 кВА

• Источник питания: 3/N/PE 400/230 В, 50 Гц

• Преобразователь частоты: 0–480 Гц

• Температура окружающей среды: от +15 до +35 °C

• Система управления: IMATRONIC NT 231

• Интерполяция: линейная по всем осям, круговая 2,5D

• Разрешение: 0,001 мм

• Шпиндель: HSK F63

• Удерживающее усилие инструмента: 11 000 Н

• Максимальный вес инструмента: 6 кг

• Диапазон скоростей: 1500–18 000 об/мин

• Мощность шпинделя: 7,5 кВт

• Охлаждение: водяное

• Ось ЧПУ: поворот на 360°

• Тип инструментального магазина: сменная пластина

• Количество позиций для инструмента: 18

• Максимальная длина инструмента: 150 мм

• Максимальный диаметр инструмента: 100 мм (150 мм при наличии свободных соседних позиций)

• Максимальная нагрузка: 60 кг

• Мощность двигателя пильного агрегата: 1,5 кВт

• Скорость пилы: 5600 об/мин

• Диаметр пильного диска: макс. 150 мм

• Сверлильный узел: 14 шпинделей

• Ход шпинделя: 70 мм

• Привод: 2,2 кВт

• Частота вращения: 3150 об/мин

• Максимальный диаметр сверла: 20 мм

• Шпиндели адаптерной головки: 4

• Максимальная скорость: 6000 об/мин

• Максимальный диаметр сверла: 12 мм

Оснащение стола:

• 6 регулируемых опорных кронштейнов

• 12 присосок 114 × 159 × 100 мм

• 6 присосок 125 × 75 × 100 мм

• Вакуумная система: 2-контурная система зажима

• Размеры электрического шкафа: 2000 × 1800 × 600 мм

НЕДОСТАТОК:

• Главный шпиндель больше не отпускает сменную сверлильную головку
