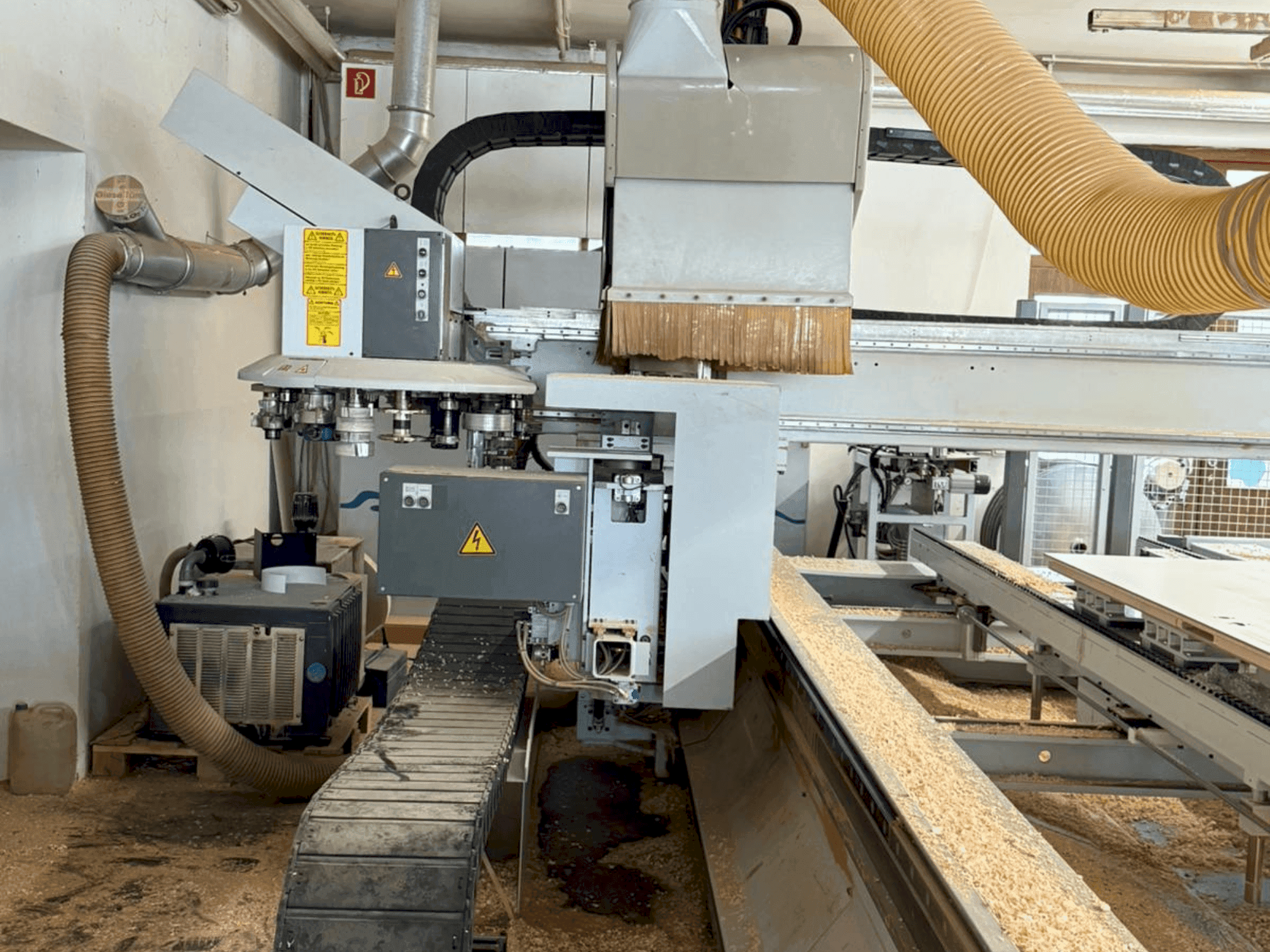

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Управление/программное обеспечение: система ЧПУ Homatic; система программирования ЧПУ WOODWOP; постпроцессор

• Производительность заготовок:

  • Длина 800-3000 мм; Ширина 350-1400 мм; Толщина макс. 70 мм с кромкой / 80 мм фрезерование

  • Ширина фриза мин. 120 мм; Вес макс. 150 кг

• Стол/зажим:

  • Непрерывный стол (D-стол)

  • Продольная консоль 1 фиксированная; Продольная консоль 2 ручная регулировка ширины по Y

  • 8 вакуумных зажимов 125 x 50 x 100 мм

  • Рабочая высота нижнего края заготовки 950 мм

  • Устройство для перемещения вакуумных зажимов на держателе с пневматической удлинительной консолью (макс. 4 зажима на продольную консоль)

• Регулировка ширины (продольная консоль/стол): Сервопривод, на каждую продольную консоль

• Стопорный болт для свеса верхнего слоя: Подъемно-поворотное устройство, макс. 20 мм верхнего слоя, ход 110 мм, выбирается индивидуально, контролируется конечное положение (для ручного размещения ворот)

• Главный шпиндель:

  • Скорость 1500-18000 об/мин (VFD 15 кВт), полная номинальная мощность от 12000 об/мин

  • Диаметр инструмента макс. 180 мм (фрезерование) / 200 мм (шлифование); Вытяжка из помещения для всех инструментов/агрегатов

• Агрегатный интерфейс/ось C:

  • Пневматический и поворотный привод

  • Ось C с моментным приводом и 3-точечной опорой

• Устройство смены инструмента:

  • 18-позиционный сменщик дисков для HSK F63; вес инструмента 6 кг; длина инструмента макс. 200 мм

  • Конфигурации: 18 x Ø макс. 130 мм; или 9 x Ø макс. 180 мм + 9 x Ø макс. 70 мм; шлифовальные инструменты Ø макс. 200 мм

  • Сменщик выдвигается для передвижного захвата (левая сторона)

• Узлы/агрегаты (для устройства смены инструмента, если не указано):

  • Сверлильно-фрезерный агрегат, 4 шпинделя: ER25 до Ø16 мм хвостовик, выступ макс. 50 мм, скорость макс. 13500 об/мин, неограниченный поворот по оси C

  • Фрезерный узел с замковым корпусом, 2 шпинделя D=16/20: встречное вращение, 12000 об/мин, встроенная продувка, неограниченный поворот по оси C

  • Поворотный пильный/сверлильный узел: ручной 0-90°, фланец Ø30 мм, TK Ø52 мм, подготовлен для поперечной пилы Ø макс. 180 мм, сверлильный патрон с Weldon D=10 мм, скорость макс. 9000 об/мин, поворот по оси C

  • Держатель фрезы D=30 с направляющей для стружки: длина оправки 45/80 мм, направляющая для стружки управляется по оси C, пространство для смены Ø 140 мм

  • Фрезерный узел заподлицо: одновременное фрезерование сверху/снизу, радиус кромки макс. R12 мм, мин. внешний радиус ~R5 мм / внутренний радиус ~R30 мм под углом 90°, сканирование сверху/снизу/сбоку, неограниченный поворот оси C, скорость макс. 12000 об/мин, толщина заготовки макс. 50 мм, мин. свес ~35 мм, с узкими щупами

  • Ножевая головка WPL: угол вылета 5°, Ø 70 мм

• Оборудование для склеивания/кромкооблицовки:

  • Приводной шпиндель/V для узлов склеивания: установлен справа от штанги; поперечные салазки с противооткатным ходом по Y и удлинительным ходом по Z; противооткатный шпиндель с осью C и электрическим/электронным интерфейсом; выделенная ось Z

  • Узел склеивания 4 стороны, 90 мм (для главного шпинделя): прямые кромки с прямым нанесением клея; 1 ролик предварительного прессования + 1 пневматический ролик постпресса (программируемый); внутренний радиус мин. R40 под углом 90°; высота кромки макс. 90 мм; толщина шпона 0,4-1 мм; зона фальцовочного давления на главном шпинделе с реактивацией горячего расплава

  • Устройство прижима кромки, ручная регулировка

• Журнал/подборка:

  • Место для подбора на X-образной опоре для сменного специального устройства (например, поворотного обрабатывающего шпинделя с электроприводом)

• Возможность подключения: Сетевое подключение Ethernet

Дополнительное оборудование

• Ленточный транспортер стружки: Встроенная система удаления стружки/отходов с помощью ленты для стружки под продольными поперечинами

• Вакуумный насос: 100/140 м³/ч

• Внешняя станция предварительного измельчения с 3-ступенчатым вальцом, автоматическая:

  • Поворотный стол со стороны оператора; ролик Ø 800 мм

  • Длина кромки мин. 350 мм; высота кромки макс. 90 мм

  • Контроль остаточной длины кромки с остановкой подачи на 2400 мм
