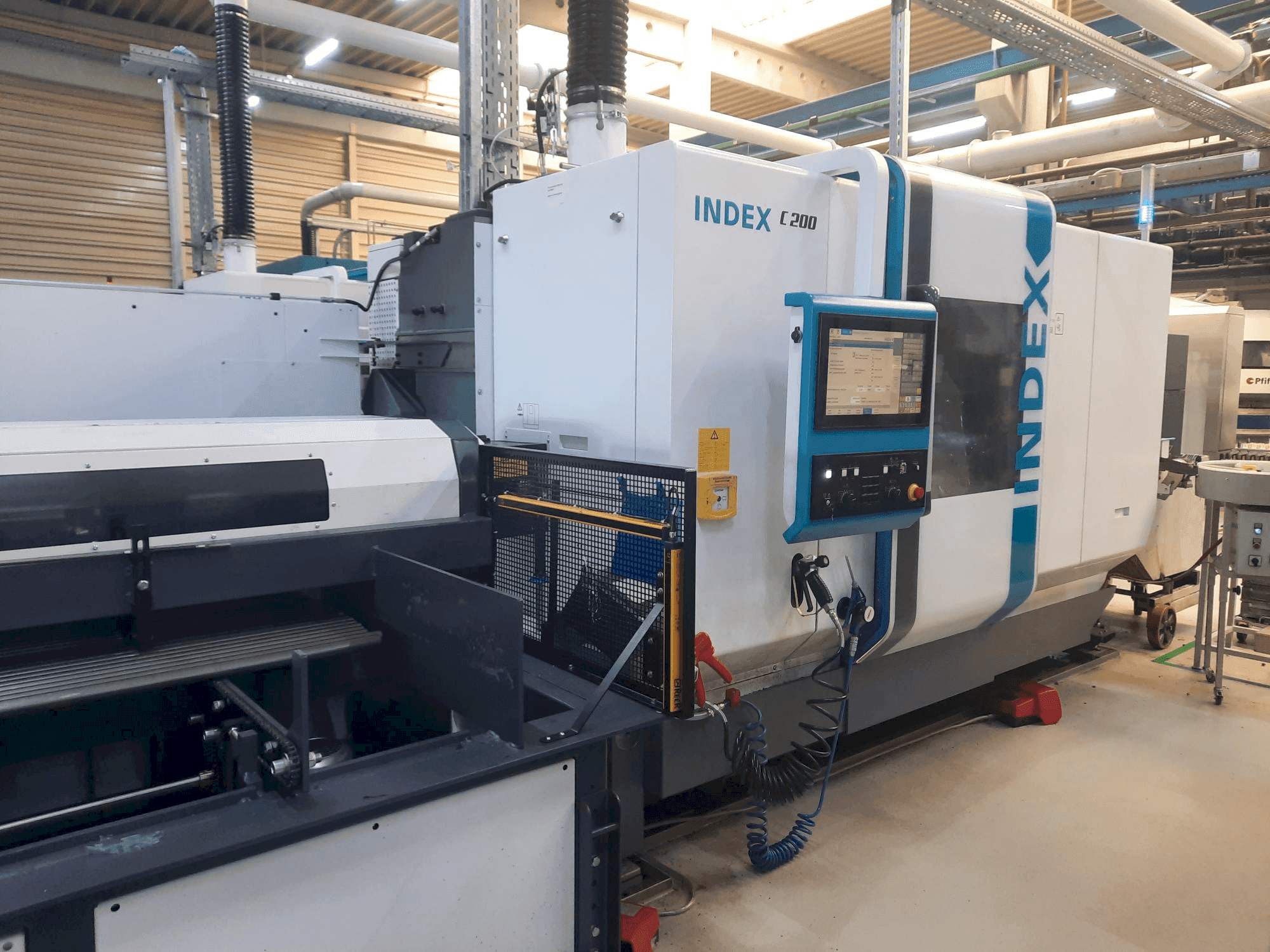

Index - C200DE-TUR-IND-2023-00001

Дополнительное оборудование

• Программные опции: OPC UA для подключения к главному компьютеру (макс. 200 переменных). Цикл ChipMaster для контроля разрушения стружки.
• Экологические данные: Уровень шума: 73,8 дБ(A)

Преимущества станка

Технические преимущества станка

• Система управления: на базе sinumerik 840d solutionline (sl) с приводами sinamics s120. 18. 5" цветной tft-дисплей с pct-touch (ip65). Пользовательский интерфейс siemens operate на немецком языке.
• Интерфейсы: 4x usb 2. 0 (2 на панели управления, 2 в панели управления). Возможность работы по сети для передачи данных nc (логические диски).
• Безопасность: siemens safety-integrated (profisafe).
• Механика турели: гидравлическая блокировка, двигатель переменного тока с торцевой передачей. Мощность привода на держатель инструмента: 10 кВт (25 % отн. ), макс. 8 000 об/мин.
• Держатель инструмента: цилиндрический хвостовик d25x48 (din69880) с w-образными пазами для повышения точности повторения. Приводные инструменты возможны на каждой станции (вращаются только в рабочем положении).
• Охлаждающая установка: 13 кВт для гидравлики, шпинделей и шкафа управления. Подключение для охлаждающей воды (20°c ±2°c, 30 л/мин, гликоль 25 %).
• Транспортер для стружки: навесной ленточный транспортер (производства фирмы knoll) с контейнером объемом 180 литров, высота разгрузки 840 мм. Система смазочно-охлаждающей жидкости: 750-литровый контейнер, насосы 8 бар/20-80 бар.
• Интерфейс загрузчика прутков: unimag4-совместимый (для внешних загрузчиков требуется специальная крышка). Максимальная длина прутка: 1 035 мм (работа с коротким прутком). Портальное устройство захвата: пневматический захват (Ø 10-90 мм, макс. 3. 5 кг). Конвейерная лента с переключателем готовые детали/остальные детали.

Дополнительная информация

Блок управления Рабочее напряжение: 400 В Напряжение управления: 24V DC Частота: 50 Гц Номинальная мощность: 54 кВт Подключаемая нагрузка: 65 кВА Номинальный ток: 94A Макс. резервный предохранитель: 100A Главный привод Главный шпиндель и контршпиндель Крепление шпиндельной бабки: OD 140 мм, ID 85 мм Диаметр переднего подшипника: 110 мм Крутящий момент макс. (100%/40%): 125/170 Нм Давление зажима мин./макс.: 8/80 бар Давление в зоне поршня: 57 см² Площадь натяжения поршня: 57 см² Усилие сжатия макс.: 45600 Н Усилие растяжения макс.: 45600 Н Ось C: Привод: Двигатель с полым валом на шпинделе; система измерения угла непосредственно на шпинделе Разброс положения (VDI/DGQ 3441): Psmax = 0,01 градуса Револьверная головка Держатель инструмента 1 Рабочий путь по оси X: 110 мм Быстрое перемещение по оси X: 30 м/мин Ускорение по оси Х: 9 м/с² Усилие подачи по оси X: 5000 Н Рабочая траектория по оси Z: 320 мм Быстрое перемещение по оси Z: 50 м/мин Ускорение оси Z: 9 м/с² Усилие подачи по оси Z: 5000 Н Рабочая траектория по оси Y: 100 мм Быстрое перемещение по оси Y: 15 м/мин Ускорение оси Y: 9 м/с² Усилие подачи по оси Y: 5000 Н Станции: 14 с держателем цилиндрического хвостовика D25x48 Держатель инструмента 2 Рабочая траектория по оси X: 110 мм Быстрое перемещение по оси X: 30 м/мин Ускорение по оси Х: 9 м/с² Усилие подачи по оси X: 5000 Н Рабочий путь по оси Z: 550 мм Быстрое перемещение по оси Z: 50 м/мин Ускорение оси Z: 9 м/с² Усилие подачи по оси Z: 5000 Н Рабочая траектория по оси Y: 100 мм Быстрое перемещение по оси Y: 15 м/мин Ускорение оси Y: 9 м/с² Усилие подачи по оси Y: 5000 Н Станции: 14 с держателем цилиндрического хвостовика D25x48 Держатель инструмента 3 Рабочая траектория по оси X: 180 мм Быстрое перемещение по оси X: 30 м/мин Ускорение по оси Х: 9 м/с² Усилие подачи по оси Х: 5000 Н Станции: 14 с держателем цилиндрического хвостовика D25x48
