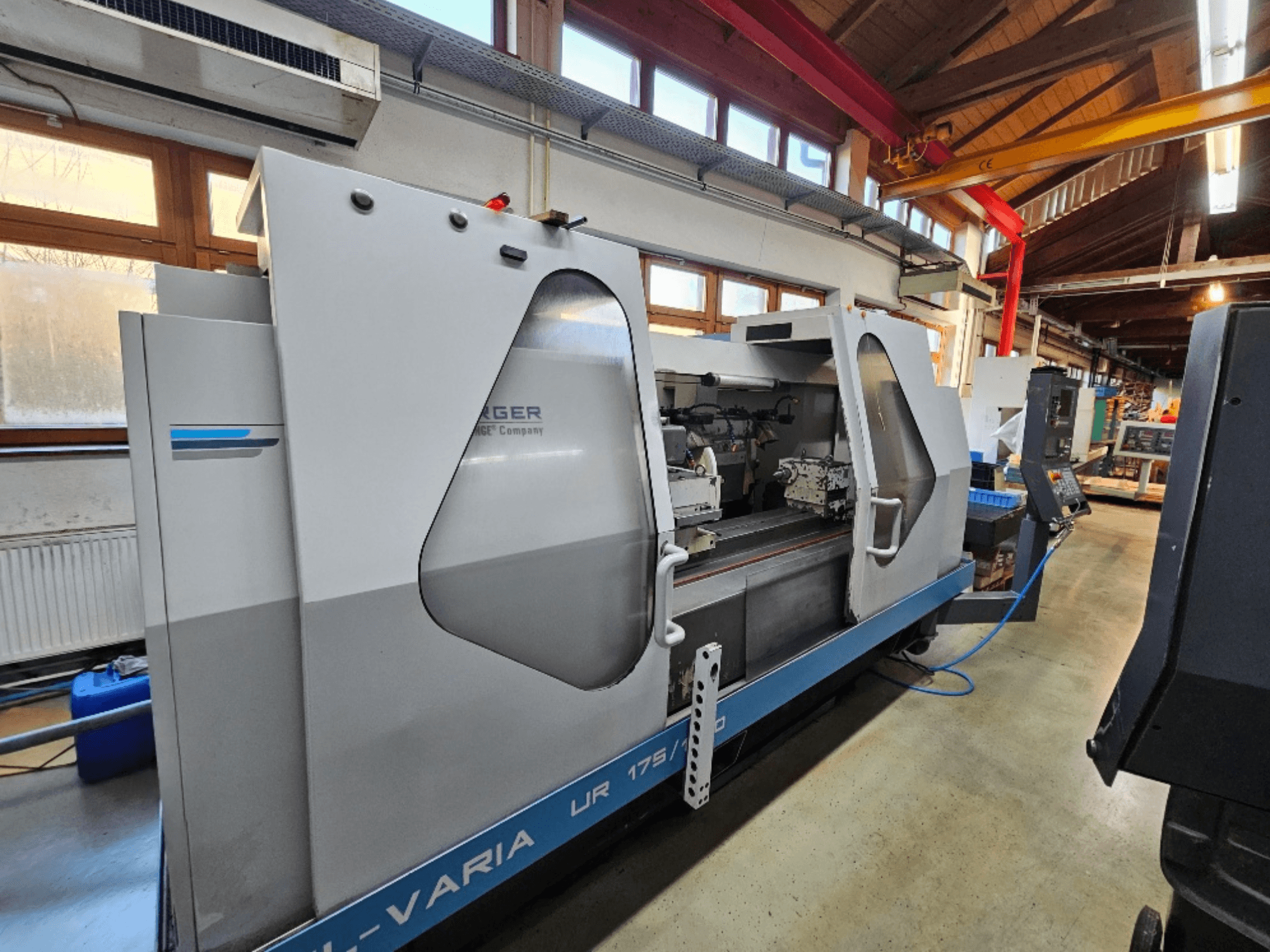

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Вместимость: Высота по центру 175 мм; между центрами 1000 мм

• Конфигурация: Внутреннее шлифовальное устройство; наклонная шлифовальная головка по оси В

Шлифовальная головка и ось В

• Доступные шлифовальные головки: R, RS, UR

• Поворот головки R: +30°

• Головки RS/UR, индексация вращающейся части:

  • Ручная индексация: от 180° до -190°, шаг 2,5°

  • Автоматическая индексация: от 180° до -90° (или -30°), шаг 2,5°

• Ось B (головки RS/UR): поворот от +180° до -190° (некоторые варианты ограничены примерно +30°); разрешение 0,1"

Рабочая головка

• Стандартная рабочая головка (ось C): поворот от -30° до +120°

  • Скорость вращения шпинделя: до 600 об/мин (бесступенчатая)

  • Монтажный конус: MK5; редукционная втулка MK5/MK4

  • Переходной фланец: MK5 / DIN 55027 размер 5

  • Крутящий момент: 160 Нм

  • Максимальное межцентровое расстояние между заготовками: 150 кг

• Рабочая головка с вращающимся шпинделем:

  • Поворот по оси C: от -30° до +120°

  • Скорость вращения шпинделя: 5-500 об/мин (бесступенчатая)

  • Монтажный конус: MK5

  • Крутящий момент: 320 Нм (вкл. зажимное устройство)

  • Максимальная заготовка между центрами: 220 кг

Задняя бабка

• Конус: MK4

• Ход пиноли: 50 мм

• Микрорегулировка (опция): ±150 мкм (±0,006 дюйма)

Шлифовальные круги и внутреннее шлифование

• Головка UR:

  • Левый круг макс: 400 × 63 мм

  • Правый круг макс (опция): 400 × 50 мм

  • Максимальная периферийная скорость: 32 м/с

• Головка R:

  • Колесо макс: 500 × 100 мм

  • Максимальная периферийная скорость: 32 м/с с двигателем 7,5 кВт; 45 м/с с двигателем 9,2 кВт

• Головка RS:

  • Колесо макс: 500 × 80 мм

  • Макс. периферийная скорость: 32 м/с с двигателем 7,5 кВт; 45 м/с с двигателем 9,2 кВт

• Внутреннее шлифование (опция/устройство на данном станке):

  • Монтажное отверстие для высокопроизводительных шпинделей (HJN): 80 мм

  • Монтажное отверстие для высокочастотных шпинделей (MFV): 120 мм

Оси и столы

• Ось Z (нижний стол):

  • Максимальная скорость: 15 м/мин

  • Разрешение: 0,1 мкм

  • Перемещение (версия с расстоянием между центрами 1000 мм): 1150 мм

• Диапазон поворота верхнего стола (1000 мм между центрами): 0 - +9°

• Ось X (шлифовальный суппорт):

  • Максимальный ход: 320 мм

  • Максимальная скорость: 7,5 м/мин

  • Разрешение: 0,1 мкм

Приводные двигатели

• Движок оси X: 0,94 кВт (2000 мин-¹)

• Стол по оси Z: 0,94 кВт (2000 мин-¹)

• Индексация / ось B: 0,63 кВт (3000 мин-¹)

• Шлифовальный шпиндель UR: 4,4 кВт @ 50 Гц (3000 мин-¹) / 5,2 кВт @ 60 Гц (3600 мин-¹)

• Шлифовальный шпиндель R/RS (версия 7,5 кВт): 7,5 кВт @ 50 Гц (1500 мин-¹) / 9 кВт @ 60 Гц (1800 мин-¹)

• Шлифовальный шпиндель R/RS (исполнение 9,2 кВт): 9,2 кВт @ 50 Гц (1500 мин-¹) / 11 кВт @ 60 Гц (1800 мин-¹)

• Рабочая головка (стандартная и вращающаяся): 3,1 кВт (3000 мин-¹)

• Гидравлический насос: 0,37/0,44 кВт (1500/1800 мин-¹)

• Гидростатический насос: 0,37/0,44 кВт (1500/1800 мин-¹)

Габариты, вес, коммунальные услуги (версия с расстоянием между центрами 1000 мм)

• Площадь пола (Д × Ш): 3600 × 2000 мм

• Вес: нетто 5000 кг; брутто 6000 кг

• Минимальное давление воздуха: 4 бар

• Шумовое излучение: 70 дБ(A)

Дополнительное оборудование

• Система охлаждения с ленточным фильтром
