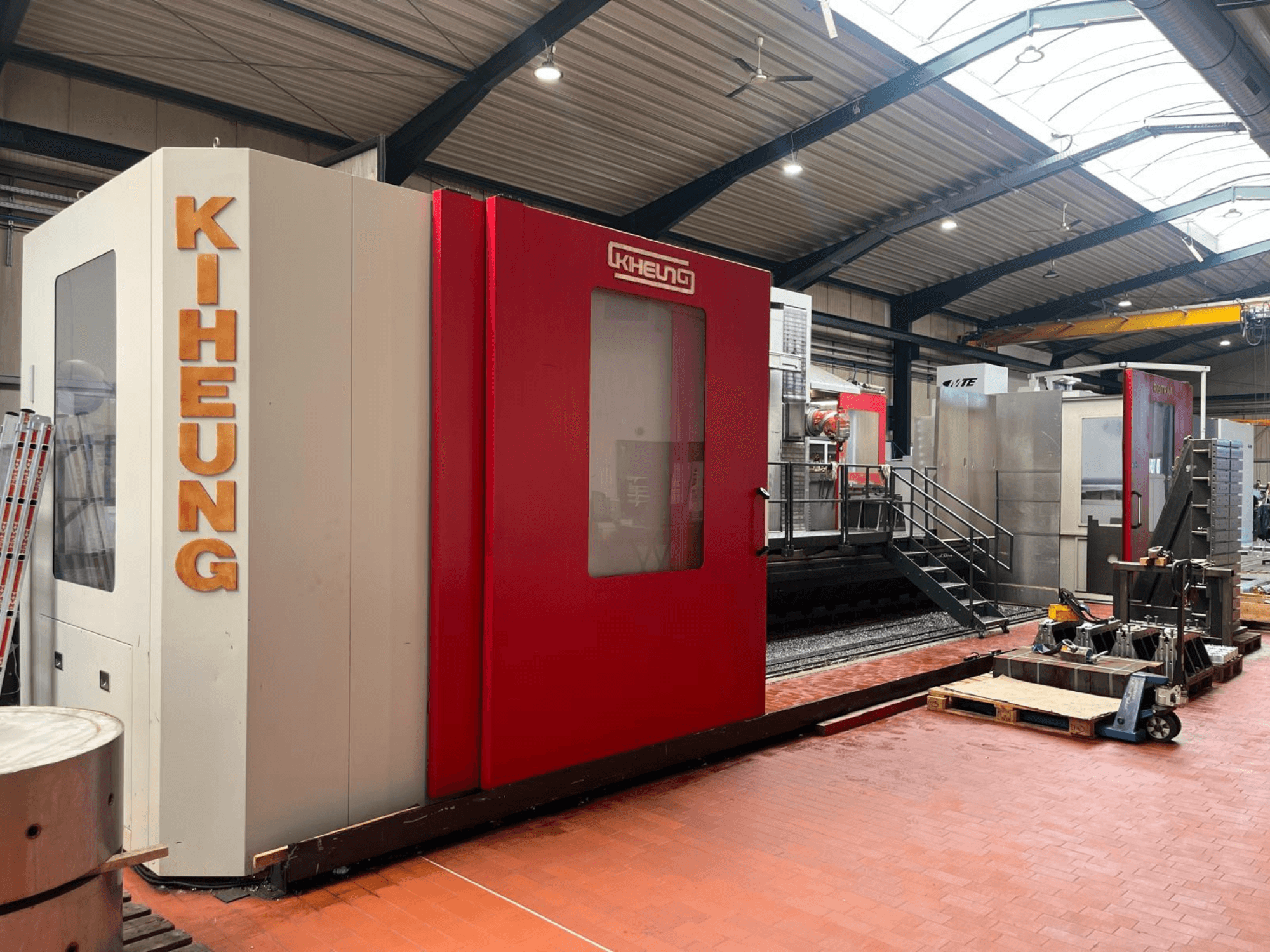

Этот 5-осевой станок KIHEUNG RIGITRAX X 8000 был изготовлен в 2011 году. Он отличается впечатляющим ходом по оси X — 8000 мм, по оси Y — 1350 мм и по оси Z — 2000 мм. Станок оснащён мощным шпиндельным двигателем мощностью 28 кВт и 40-позиционным устройством смены инструмента, что обеспечивает высокую эффективность работы. Если вам нужен станок с высокими фрезерными возможностями, обратите внимание на предлагаемый нами станок стационарного типа KIHEUNG RIGITRAX X 8000. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: KIHEUNG
- год: 2011
- МОДЕЛЬ: RIGITRAX X 8000
- тип применения: Фрезерование
- Местонахождение: Германия
- тип станка: Станок фрезерный продольно-столбовой (типа «bed type»)
- марка блока управления: HEIDENHAIN
Техническая информация - KIHEUNG RIGITRAX X 8000
Блок управления
- Марка управления: HEIDENHAIN
- Модель управления: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Габариты
- Вес машины: 45000 kg
- Длина стола: 9950 mm
- Ширина стола: 1150 mm
Движение
- Количество осей: 5
- Ход по оси X: 8000 mm
- Ход по оси Y: 1350 mm
- Ход по оси Z: 2000 mm
Техническая спецификация
- Мощность шпинделя: 28 kW
- Скорость шпинделя: 4000 RPM
Дополнительная информация
- Главный компьютер: MC 422 C с программными опциями 1 и 2
- Длина стола: 9950 мм
- Ширина стола: 1150 мм
- Поверхность Т-образных пазов: 9 x 22 / 10 x 22 шт. x мм
- Расстояние между Т-образными пазами: 125 мм
- Передняя поверхность Т-образных пазов: 2 x 22 мм
- Макс. нагрузка на стол: 3500 кг/кв. м
- Скорость подачи (по всем 3 осям): 10000 мм/мин
- Быстрое перемещение (оси X, Y, Z): 16 000 мм/мин
- Усилие подачи по оси X: 70 Нм
- Усилие подачи по оси Y: 27 Нм
- Усилие подачи по оси Z: 50 Нм
- Конус шпинделя: ISO 50, DIN 69871
- Диапазон скоростей вращения шпинделя (2 ступени):
- 1-й ступень: 0–1000 об/мин
- 2-й ступень: 1001–4000 об/мин
- Мощность двигателя главного шпинделя (100 % / 60 %): 28 / 38 кВт (двигатель главного шпинделя SIEMENS)
- Приводы осей: приводы переменного тока SIEMENS
- Объем бака для охлаждающей жидкости: 500 л (без сквозного охлаждения шпинделя) / 1500 л (со сквозным охлаждением шпинделя — 2 насоса)
- Линейная измерительная система: линейные мерки HEIDENHAIN с пневматической системой DA 300
- Редуктор шпинделя: редуктор ZF, 2-ступенчатый (1–1000 / 1001–4000 об/мин), с охлаждением
- Фрезерная головка: универсальная автоматическая фрезерная головка A 4 Plus, система «HURON», с охлаждением, двунаправленное вращение 2,5° × 2,5°, программируемое и автоматическое позиционирование с шагом 2,5° в плоскостях 45° и 90° (подготовка к 5-осевому одновременному / индексной обработке)
- Система смены инструмента: 40-позиционная вертикально-горизонтальная цепная система, приводимая в действие сервомотором, с контролем по датчику HEIDENHAIN
- Система подачи охлаждающей жидкости через шпиндель (CTS / IKZ): высокопроизводительная система охлаждения давлением 16 бар с бумажным фильтром (вращающийся узел DEUBLIN, 16 бар для шпинделя, 8 бар для 6 форсунок охлаждающей жидкости на передней части шпинделя)
- Бак для охлаждающей жидкости: 2 бака (бак для чистой жидкости объемом 1200 л и буферный бак объемом 500 л) с системой бумажных ленточных фильтров (ширина бумаги 500 мм, степень очистки 10 микрон)
- Конвейер для стружки: широкий шарнирный ленточный конвейер X 8000 с задней разгрузкой, с поднятым выходом
- Подготовка к измерениям: подготовка для контактного датчика заготовки TS 220 и контактного датчика инструмента TT 140
- Дополнительные особенности: гидравлический противовес по оси Z, ориентация шпинделя для жесткого нарезания резьбы, ПЛК, подготовленный для 4-й оси, автоматический узел продувки конуса (головки A2 + A4), автоматическая централизованная смазка, электронный портативный маховик HEIDENHAIN HR-410, интерфейс Ethernet, автоматическое отключение питания
- Ограждение станка: Частичное ограждение станка с 2 передними дверцами для моделей X 4000 или 4 передними дверцами для моделей X 6000 – X 8000
- Цвет покрытия: светло-серый RAL 7035, карминно-красный RAL 3002
*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
