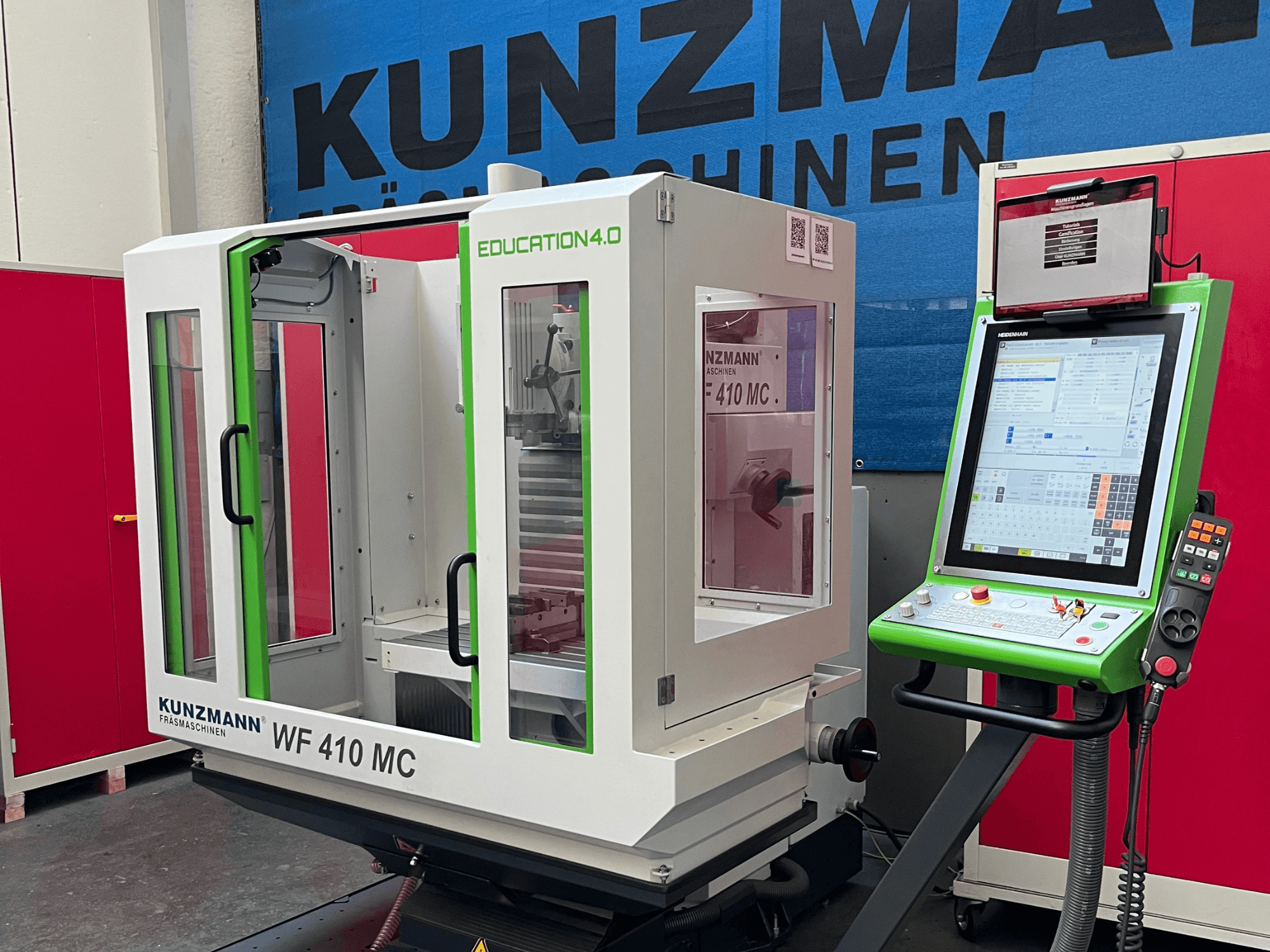

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Демонстрационный станок

- Время работы станка: 910 ч

- Мощность шпинделя S1 при 100 % рабочем цикле: 6,8 кВт

- Мощность шпинделя S6 при 25 % рабочего цикла: 13,0 кВт

- Скорость вращения шпинделя (ручной режим): плавная регулировка от 1 до макс. 4 500 об/мин

- Скорость вращения шпинделя (автоматический режим): плавно регулируемая от 1 до макс. 5 000 об/мин

- Приводы подачи: сервопривод с электронным управлением и бесступенчатой регулировкой на каждую ось

- Скорость быстрого перемещения / подачи по осям X, Y, Z: плавно регулируемая до макс. 5 / 5 / 5 м/мин

- Рабочее напряжение: 400 В - Частота сети: 50 Гц - Количество фаз: 3

- Номинальный ток: 24 А — главный предохранитель: 32 А

- Способность выдерживать короткое замыкание: 10 кА

- Потребляемая мощность / подключаемая мощность: прибл. 17 кВА

- Управляющее напряжение: 24 В

- Вес установки (базовая машина): прибл. 1 800 кг (включая жидкости, без дополнительного оборудования/инструментов)

- Макс. транспортный вес: 2 030 кг

- Конструкция станка: оптимизированная по методу FEM литая конструкция с поперечным суппортом

- Направляющие: закаленные и отшлифованные плоские направляющие по осям X, Y, Z с металлическими кожухами

- Система привода: шарико-винтовые пары по всем осям

- Цавет шпинделя: SK 40 по DIN ISO 7388-1, форма AD, с тяговым штифтом по DIN ISO 7388-3, форма AD (артикул: 10-113300)

- Вертикальная фрезерная головка: диапазон поворота +/- 90°, вручную выдвигаемый пиноль с поворотным механизмом, ход 70 мм, с возможностью зажима, воздушное охлаждение в зависимости от скорости, защитный кожух фрезы

- Зажим инструмента: автоматический механический зажим инструмента, усилие зажима 10 000 Н, гидравлическое разжатие

- Система измерения: линейные измерительные системы с кодировкой расстояния, прямые, инкрементные, разрешение 0,001 мм

- Защита от перегрузки: обнаружение перегрузки с помощью приводной и управляющей техники

- Предохранительные маховики: по всем 3 осям - Защитный кожух: кабина для защиты от брызг и стружки, установленная на лотке для стружки, перемещающаяся вертикально вместе с осью, с фиксированным концевым выключателем, 2 раздвижные двери спереди, 1 дверь на петлях справа, смотровые окна со всех сторон

- Панель управления: установлена на длинном поворотном кронштейне у основания, поворачивается

- Смазка: автоматическая централизованная смазка с первоначальной заправкой смазочным материалом и отдельным контейнером для отработанного масла, установленным спереди

- Система охлаждения: отдельно стоящий резервуар, вместимость 66 л (артикул: 10-450111-03)

- Освещение станка: светодиодный светильник на гибком кронштейне

- Регулировочные элементы: 1 комплект = 4 шт.

- Фиксированный угловой стол: зажимная поверхность 650 × 375 мм, 5 Т-образных пазов 14 H7 (шаг 63 мм), максимальная грузоподъемность 250 кг (артикул: 10-470050-02)

- Блок управления: HEIDENHAIN TNC 620 FS с функциональной безопасностью

- Экран: 19-дюймовый вертикальный сенсорный экран

- Объём памяти: 30 ГБ всего, 7,7 ГБ памяти для программ (Compact Flash CFR)

- Время обработки блока: 1,5 мс - Интерфейсы передачи данных: USB, Fast Ethernet 1000 Base-T

- Электронный маховик: HEIDENHAIN HR 510 FS со встроенными клавишами осей, подачей и аварийной остановкой (артикул: 10-112862-01)

- Функция автоматического отключения станка: автоматическое отключение питания после завершения работы или окончания программы (артикул: 10-113785)

- Комплект для подготовки контактного щупа: для контактного щупа TS 460 и устройства настройки инструмента TT 460, включая приемный блок SE 660 (артикул: 10-113028)

- Гибридный обучающий комплект: планшетный ПК Surface Pro с сенсорным экраном ~13" и док-станцией, маршрутизатор WLAN, устройство защиты от кражи, универсальный держатель для планшета (7"-13") с магнитными креплениями, интерактивное обучающее программное обеспечение и игровые модули (Артикул: 10-119102)

- Управляющее программное обеспечение: программное обеспечение ЧПУ версии 817601 18 SP4 Hotfix3 FS
