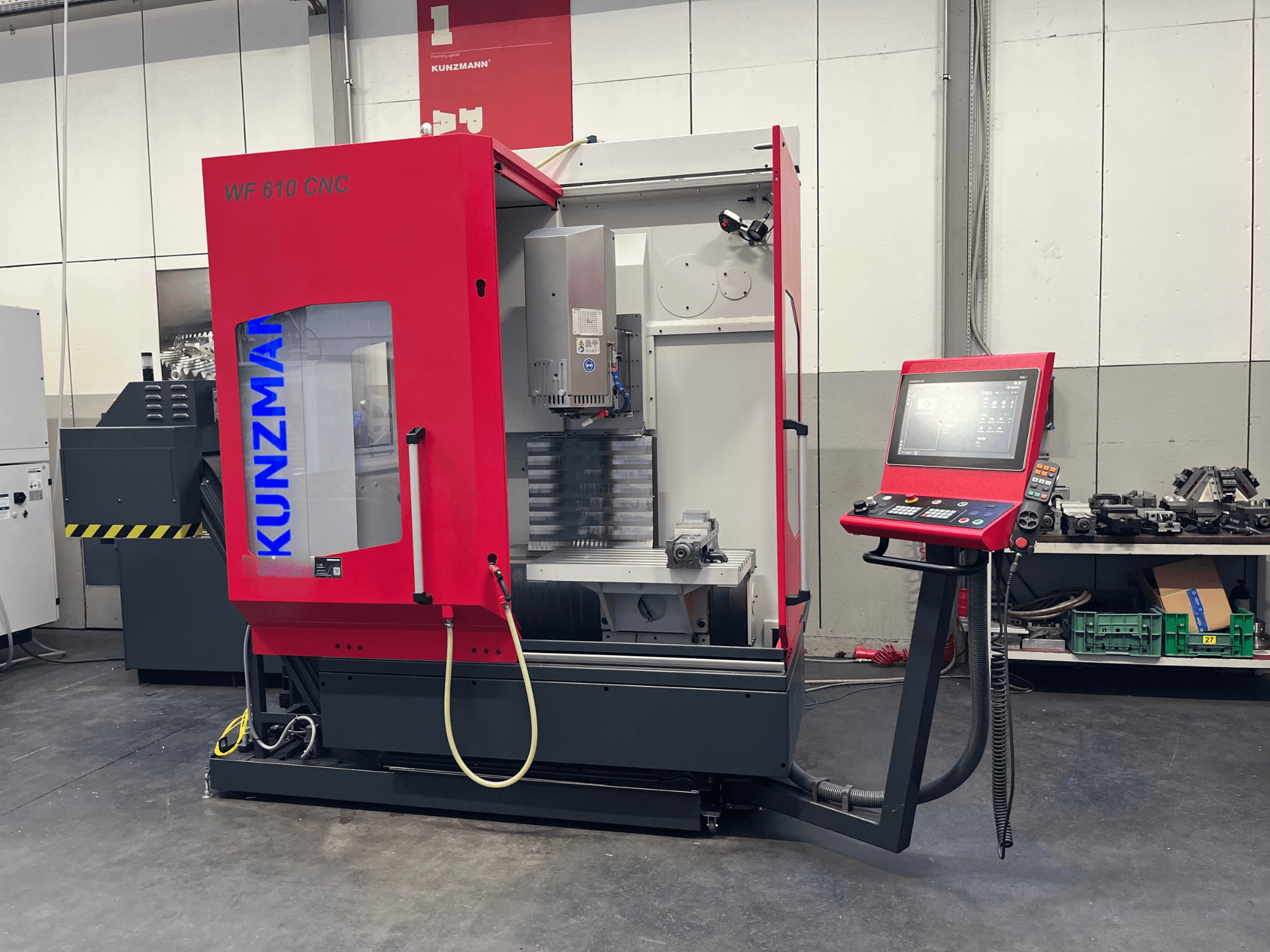

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Демонстрационный станок

- Наработка шпинделя: 332 ч

- Время работы программы: 310 ч

- Скорость подачи (быстрое перемещение): X/Y/Z до макс. 30/30/15 м/мин

- Основной привод (установленная опция): шпиндель с двигателем SK 40, 1–12 000 об/мин (производство Швейцарии)

- Мощность шпинделя: 8,5 кВт (S1-100 % ED) / 11,5 кВт (S6-40 % ED)

- Крутящий момент шпинделя: 43 Нм (S1-100 % ED при 1 880 об/мин) / 58 Нм (S6-40 % ED при 1 880 об/мин)

- Интерфейс инструмента: SK 40 по стандарту DIN ISO 7388-1, форма AD (ранее DIN 69871 AD) с вытяжным штифтом по стандарту DIN ISO 7388-3, форма AD (ранее DIN 69872)

- Зажим инструмента: механический, усилие зажима 10 000 Н, гидравлическое отпуски

- Вертикальная фрезерная головка: с прямым приводом, с ручным наклоном -5/+90°, выдвижная пиноль с поворотным механизмом (ход 70 мм, с возможностью зажима)

- Поверхность жесткого углового стола: 800 × 425 мм

- Т-образные пазы стола: 6 x 14 H7 (шаг 63 мм)

- Макс. нагрузка на стол: 300 кг

- Устройство смены инструмента: дисковый магазин на 20 позиций, SK 40

- Макс. диаметр инструмента: 75 мм (при полном магазине) / 150 мм (при наличии соседних пустых гнезд)

- Макс. длина инструмента: 250 мм

- Макс. вес инструмента: 8 кг

- Время смены инструмента: прибл. 3 с (от стружки до стружки — прибл. 15 с)

- Точность позиционирования (ISO 230-2): 0,008 мм (прямые линейные измерительные системы)

- Повторяемость (ISO 230-2): 0,006 мм (прямые линейные измерительные системы)

- Система измерения: абсолютная прямая линейная измерительная система HEIDENHAIN (разрешение 0,001 мм)

- Подача охлаждающей жидкости через шпиндель (IKZ): насос высокого давления 50 бар (26 л/мин), 4-ступенчатая регулировка давления (15/25/40/50 бар), фильтр с двойным переключателем 25 мкм

- Внутреннее воздушное охлаждение: воздушное охлаждение через шпиндель, программируемое с помощью M-функций

- Внешнее воздушное охлаждение: гибкий шарнирный шланг, программируемый с помощью функции M

- Блок фильтрации с бумажной лентой: барабанный фильтр с внешним резервуаром объемом 600 л, фильтрующий флис типа VDF150/50/50 (150 г/м²) (размеры: 1800 × 860 × 1620 мм)

- Конвейер для стружки: шарнирно-ленточный конвейер, встроенный в резервуар для охлаждающей жидкости объемом 115 л, наклон 60°, боковой выпуск слева (высота 870 / 1060 / 1200 мм)

- Датчик положения заготовки: 3D-датчик HEIDENHAIN TS 460 (инфракрасный) с приемопередатчиком SE 661

- Подготовка для дополнительных осей: подготовка для 4-й оси (контроллер оси в электрическом шкафу, предварительно проведённый интерфейс)

- Интерфейс автоматизации: комплект для подготовки к установке кобот-ячейки EDUCATION4.0 (интерфейс ввода-вывода с разъёмом Harting, пневматическое соединение, а также 2 пневматических подключения к столу, макс. 6 бар)

- Дверца корпуса: автоматическая передняя раздвижная дверца с ременным приводом (ручное управление с помощью кнопки и программируемое управление)

- Программная опция: OCM (Optimized Contour Milling) для расширенного трохоидального фрезерования

- Рукоятка: электронная рукоятка HEIDENHAIN HR 510 FS с выбором оси и аварийной остановкой

- Рабочее напряжение: 400 В, 50 Гц

- Потребляемая мощность: прибл. 21 кВА

- Управляющее напряжение: 24 В - Подача сжатого воздуха: 6,5–10 бар (на станке требуется не менее 6,5 бар)

- Масса станка: прибл. 2 900 кг (с устройством смены инструмента)
