LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Технические характеристики

• Тип станка: Горизонтальный обрабатывающий центр с двумя шпинделями

• Система управления: Siemens SINUMERIK 840D sl

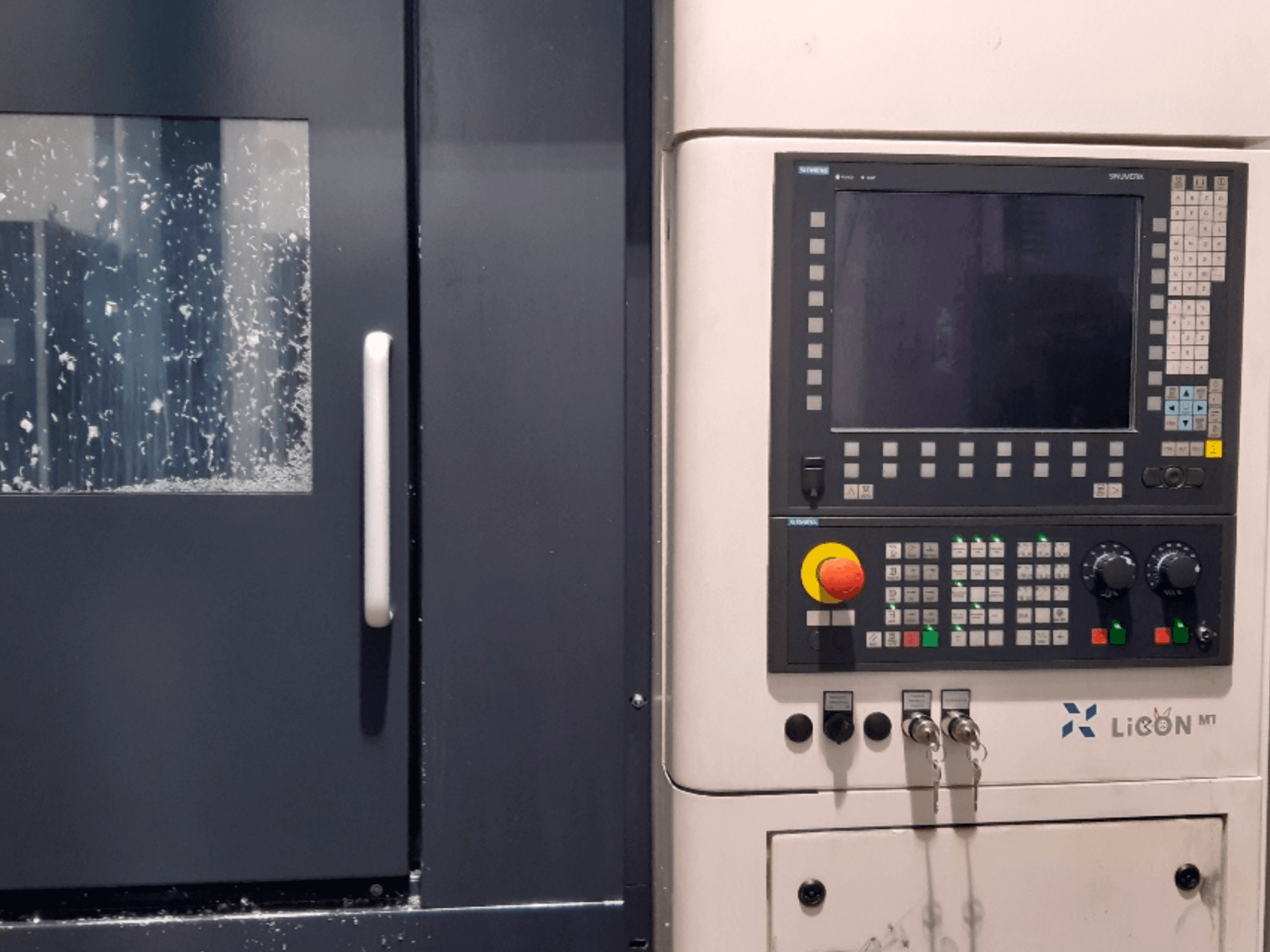

• Панель оператора: Siemens OP15T со встроенным блоком управления TCU

• Режим ECO

• Дистанционная диагностика (маршрутизатор eWON)

• Интерфейс PROFIBUS для автоматической загрузки заготовок

• Сигнальная колонна (3-цветный светодиод)

Ход

• Ход по оси X: 750 мм

• Ход по оси Y: 660 мм

• Ход оси Z1: 650 мм

• Ход по оси Z2: 650 мм

Быстрый перемещение

• Ось X: 60 м/мин

• Ось Y: 60 м/мин

• Оси Z1/Z2: 90 м/мин

Характеристики осей

• Ускорение по оси X: 6 м/с²

• Ускорение по оси Y: 6 м/с²

• Ускорение по осям Z1/Z2: 9 м/с²

• Усилие подачи по оси X: 15 000 Н

• Усилие подачи по оси Y: 15 000 Н

• Усилие подачи по осям Z1/Z2: 10 000 Н

• Точность позиционирования: 8 мкм

Шпиндель

• Количество шпинделей: 2

• Высокоточные шпиндели с электродвигателями

• Держатель инструмента: HSK-A63 (DIN 69893-1)

• Частота вращения шпинделя: 12 000 об/мин

• Мощность шпинделя: 37 кВт (40 % ED)

• Крутящий момент шпинделя: 85 Нм (40 % рабочего цикла)

• Максимальный крутящий момент: 100 Нм

• Прямой привод

Оси / система поворота

• 2 оси B с ЧПУ

• 2 оси вращения с ЧПУ (оси A)

• Диапазон поворота: 0°–180°

• Время поворота (0°–180°): прибл. 5 с

Технология

• Независимые оси X, Y и Z для обоих шпинделей

• Отдельная система прямого измерения для каждой оси

• Диапазон коррекции независимой оси Z: 5 мм

Магазин инструментов

• 96 позиций для инструмента (2 × 48)

• Максимальная длина инструмента: 400 мм

• Максимальный диаметр инструмента (при занятых соседних гнездах): 80 мм

• Максимальный диаметр инструмента (при занятых соседних ячейках): 250 мм

• Максимальный вес инструмента: 20 кг

Смазка

• Автоматическая централизованная смазка

• 5-канальная подача рабочей среды (масло или воздух)

Охлаждение / охлаждающая жидкость

• Охлаждающая жидкость под давлением 70 бар, подаваемая через шпиндель

• Емкость бака для охлаждающей жидкости: 2 300 л

• Расход охлаждающей жидкости: 400 л/мин

• Насос высокого давления: 15 кВт

• Автоматическая доливка охлаждающей жидкости

• Система очистки охлаждающей жидкости

• Водяное охлаждение

• Температура охлаждающей воды: 22 °C

• Расход охлаждающей воды: 800 л/ч

Удаление стружки

• Конвейер для стружки скребкового типа

• Высота разгрузки конвейера стружки: < 1 150 мм

• Готовность к сухой обработке

• Совместимость с системой MMS (смазка минимальным количеством смазочного материала)

Электротехнические характеристики

• Источник питания: 400 В / 50 Гц

• Управляющее напряжение: 24 В постоянного тока

• Подключенная нагрузка: 150 кВт

Дополнительные функции

• Интерфейс автоматической загрузки заготовок

• Автоматический сменщик инструмента

• Закрытый корпус станка

• Освещение станка

• Пневматическое оборудование

• Система мониторинга энергопотребления

• Автоматические соединения для рабочих сред

• Модульная конструкция станка

Дополнительная информация

• Замена шпинделя двигателя 11 в 19-й неделе 2024 года

• Замена двигателя шпинделя 12 в 24-ю неделю 2023 года
