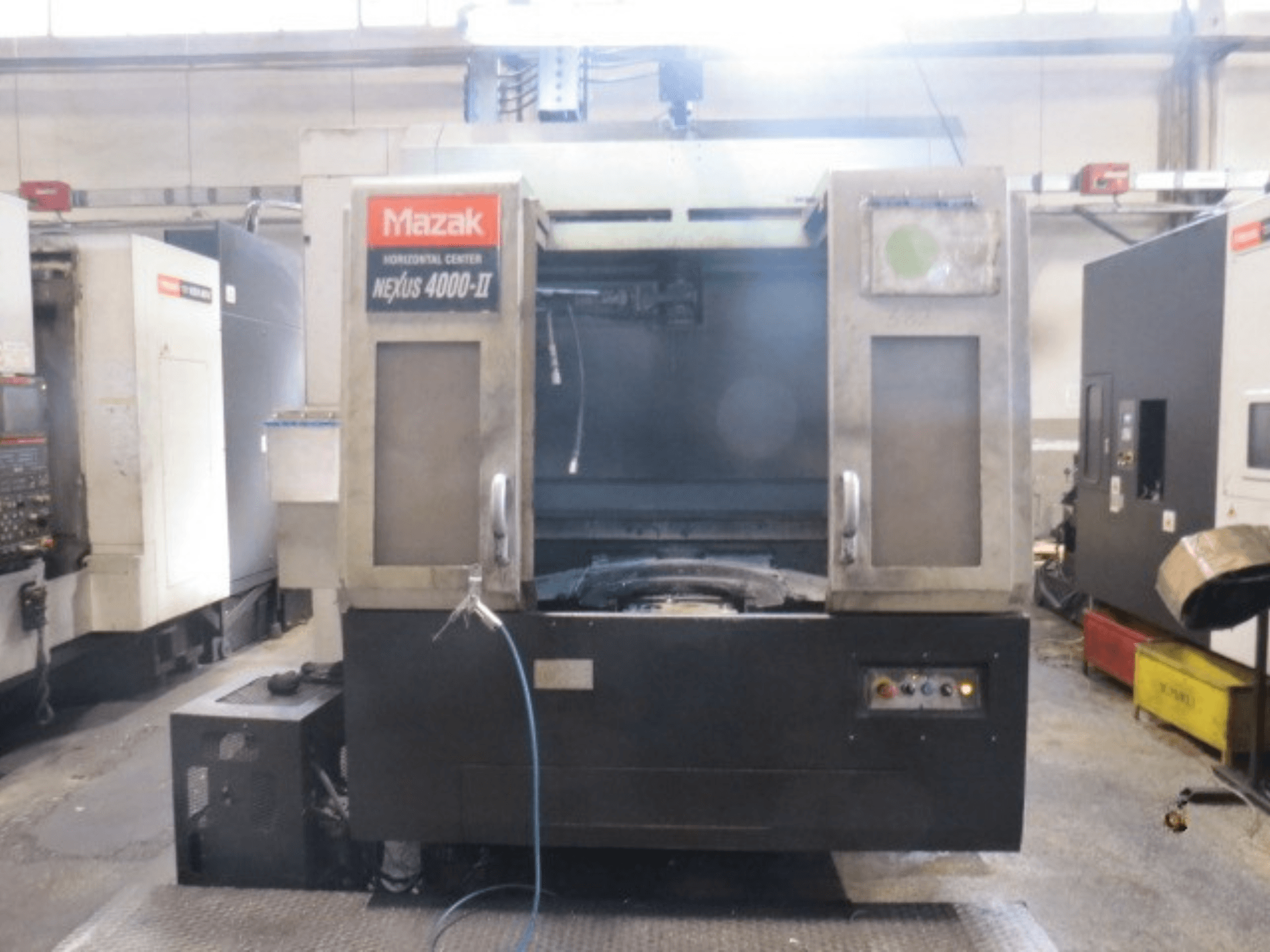

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Перемещения

  • Скорость быстрой перемещения (X/Y/Z): 60 000 мм/мин

  • Макс. подача при резке: 60 000 мм/мин

• Возможности обработки заготовок

  • Макс. диаметр заготовки: Ø630 мм

  • Макс. высота заготовки: 900 мм

  • Макс. вес заготовки: 400 кг

• Поддон / Стол

  • Размер паллеты: 400 × 400 мм

  • Стандартный сменщик паллет: 2 паллеты

  • Время смены паллеты: 6 с

  • Стандартный индексный ход оси B: 1° × 360 положений

  • Время индексации по оси B: 1,3 с / 90°

  • Дополнительный позиционирующий стол с ЧПУ: 0,001°

  • Дополнительный поворотный стол с ЧПУ: 0,0001°

  • Повторяемость позиционирования паллеты: ≤4 мкм

• Шпиндель (две конфигурации)

  • Шпиндель с высоким крутящим моментом, 12 000 об/мин

    • 30 кВт / 30 мин; 22 кВт непрерывная мощность

    • Макс. крутящий момент: 300 Нм

  • Высокоскоростной шпиндель 18 000 об/мин

    • 35 кВт / 30 мин; 26 кВт в непрерывном режиме

    • Макс. крутящий момент: 168 Нм

  • Диапазон скоростей шпинделя: 35–12 000 об/мин или 35–18 000 об/мин (в зависимости от версии)

• Автоматическая смена инструмента (ATC) / Инструментальный магазин

  • Стандартный магазин: 40 инструментов

  • Опционально: 60 / 80 / 120 / 160 инструментов

  • Патрон: ISO BT40

  • Макс. диаметр инструмента: Ø95 мм

  • Макс. диаметр инструмента без соседних инструментов: Ø150 мм

  • Макс. длина инструмента: 420 мм

  • Время от окончания обработки одного заготовки до начала обработки следующей: 2,7 с при весе инструментов <6 кг; 3,2 с при весе инструментов 6–12 кг

• Охлаждающая жидкость

  • Емкость бака для охлаждающей жидкости: 500 л

  • Стандартная система полного охлаждения

  • Блок охлаждения шпинделя входит в стандартную комплектацию

• Удаление стружки

  • Стандартная комплектация: спиральные конвейеры с обеих сторон стола

• Точность

  • Точность двунаправленного позиционирования по осям X/Y/Z: 0,012 мм

  • Повторяемость двунаправленного перемещения по осям X/Y/Z: 0,008 мм

• Электрические параметры / пневматика

  • Напряжение (в зависимости от места назначения): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 В

  • Частота: 50/60 Гц

  • Давление воздуха: 0,5–0,9 МПа

  • Стандартный расход воздуха: 200 л/мин

Дополнительное оборудование

• Варианты подачи охлаждающей жидкости через шпиндель (CTS): 0,8 МПа, 1,5 МПа, высокое давление 6,9 МПа

• Варианты системы удаления стружки: конвейер с боковым выходом, конвейер с задним выходом

• Фильтрация: различные системы фильтрации охлаждающей жидкости/стружки
