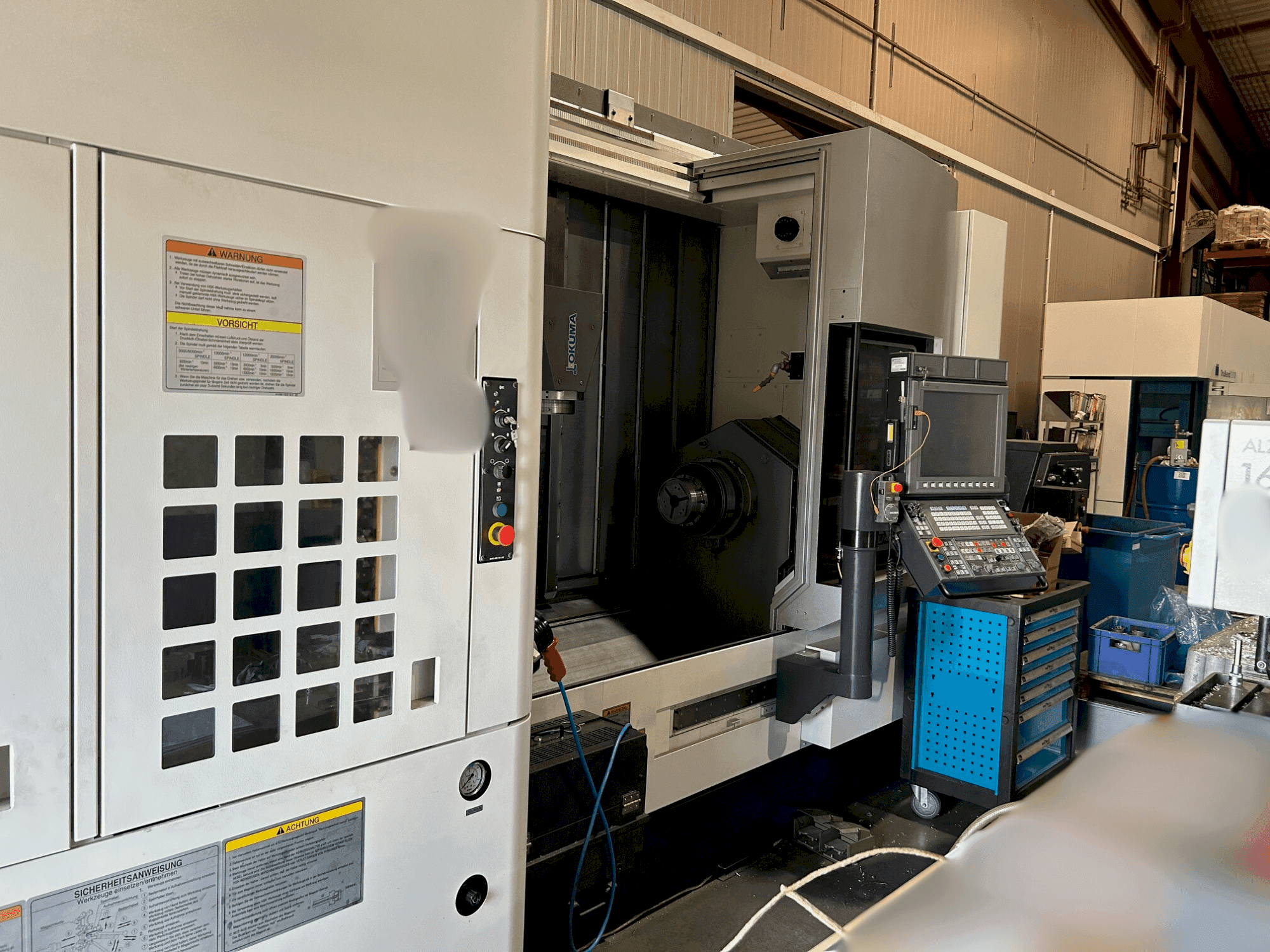

Okuma - Multus U3000 1SW 1500DE-MIL-OKU-2023-00001

Дополнительное оборудование

• Инструментальная система Capto C6 для револьверной головки H1
• Внутренняя подача охлаждающей жидкости для вращающихся инструментов, насос с давлением макс. 20 бар, включая рукавный фильтр, внешнее охлаждение шпинделя инструмента, насос с давлением макс. 3 бар
• Магазин для инструментов с 80 карманами
• Подача воздуха снаружи и через шпиндель для токарных держателей и вращающихся инструментов
• Натяжитель шарнирного ремня Interlit ISF
• Барабанный корытный фильтр TMF 300 с резервуаром для очистки 980
• Программируемый захват заготовки, размер заготовки ø 70 x 150 мм
• 80 позиций инструмента
• Диаметр переднего подшипника шпинделя 140 мм / Диаметр отверстия шпинделя 91 мм
• Контршпиндель 420 Нм; 5000 1/минДиаметр переднего подшипника шпинделя 120 мм

Преимущества станка

Качественные преимущества станка

• Прочный и точный, с большой площадью и значительной массой для устойчивости
• Инструментальный шпиндель / 120 нм; 12 000 1/мин / ikz; 20 бар / управление станком macman
• Компенсация высоты инструмента по оси y / фрезерование круговой резьбы x/z/y/b/ высокоскоростное управление hi-cut pro
• 10 точек обнуления заготовок / электрическая ориентация шпинделя / capto c6 / навесной ленточный транспортер для стружки interlit isf
• Барабанный корытообразный фильтр; чистый бак 980 л / загрузочный магазин с интерфейсной планкой / устройство для сбора заготовок диаметром 70 x 150 мм
• Интерфейс робота-загрузчика / технологические измерения renishaw rmp60 / комплект блоков расширения управления one-touch igf m d
• Режим 3d машины

Технические преимущества станка

• Перекидка через седло: 650 мм
• Расстояние между центрами: 1500 мм / длина поворота ок. 1500 мм
• Большой вылет над седлом (ø650 мм) и максимальный диаметр обработки (650 мм)
• Широкие диапазоны перемещения для универсальных операций обработки
• Крутящий момент 427 нм / h1 турель / ось b 0. 001° / y=250 мм
• Диаметр полого зажимного цилиндра 86 мм
• Диаметр отверстия шпинделя 80 мм / перемещение по оси w
• Ось c 360°; точность позиционирования 0. 001° / ось y с ходом +125 / -125 = 250 мм / ось b 240°; позиционирование в 0. 001°

Дополнительная информация

Машина все еще под напряжением
