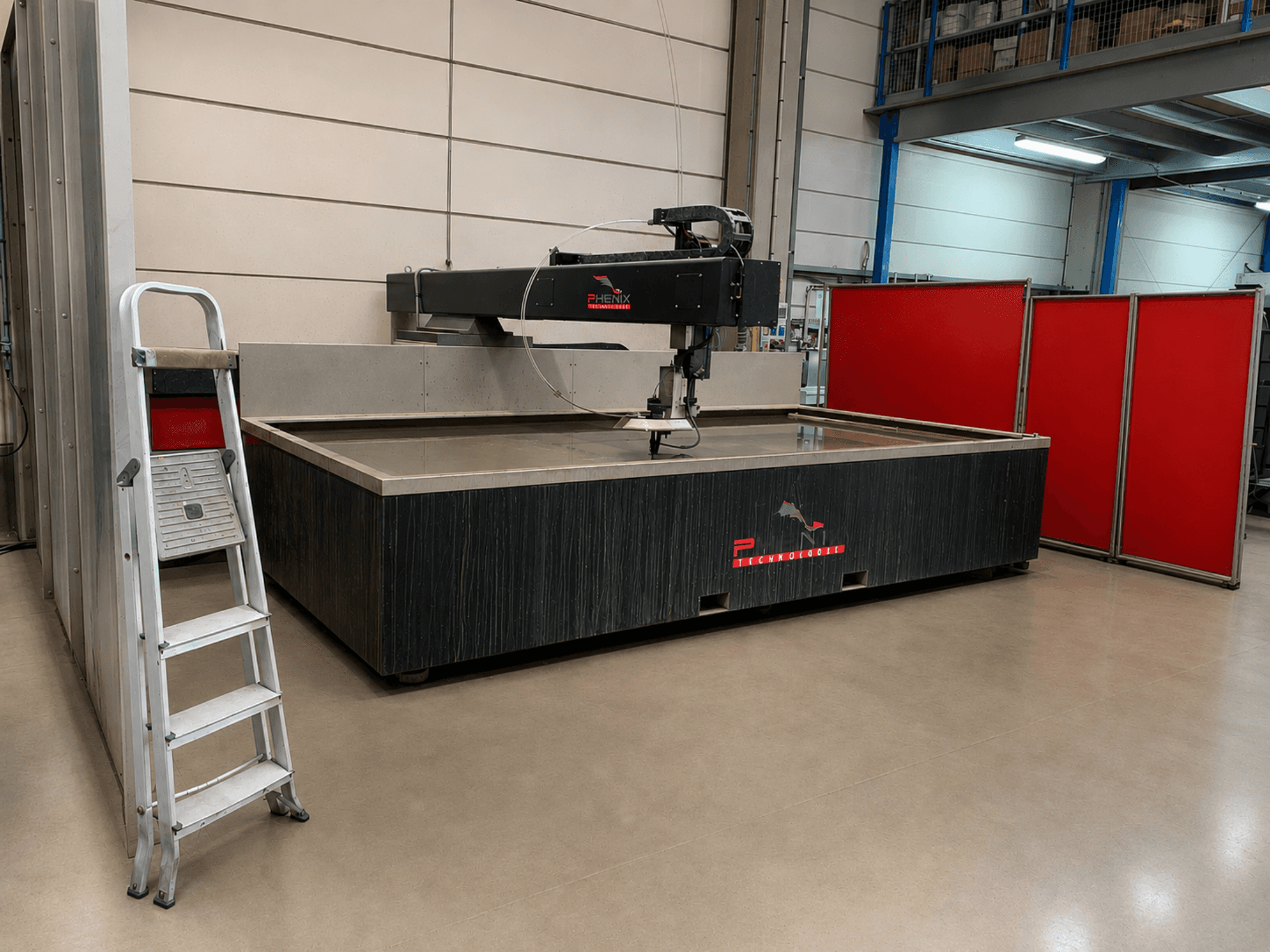

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Рабочая зона: 3 000 × 1 500 мм

• Метод резки: резка струей чистой воды и абразивной воды

• Подходящие материалы: сталь, нержавеющая сталь, алюминий, оцинкованная сталь и другие материалы

• Максимальная толщина реза: до 70 мм (в зависимости от материала)

• Функциональное тестирование: возможно перед демонтажем

Станок / Система перемещения

• Консольная конструкция (загрузка с 3 сторон)

• Линейные направляющие с шарикоподшипниковыми блоками

• Шнековая передача

• Бесщеточные двигатели осей с инкрементными энкодерами

• Автоматическая смазка

• Защита осей от абразивного загрязнения

• Точность позиционирования: ±0,1 мм

• Повторяемость: ±0,05 мм

• Резервуар для воды из нержавеющей стали с регулируемым переливом и клапаном быстрого слива

• Оцинкованные опорные решетки

• Световые барьеры безопасности и система аварийной остановки

Режущая головка

• Режущая головка AccuStream

• Максимальное рабочее давление: 4 000 бар (согласно руководству по эксплуатации MD JET)

• Рекомендуемый диаметр сопла: 0,10–0,30 мм

• Сапфировое или алмазное отверстие

• Гидравлический клапан включения/выключения

• Варианты конфигураций: резка чистой водой или водой с абразивом

Насос высокого давления

• Производитель/модель: Hypertherm HyPrecision 75S

• Мощность насоса: 56 кВт

• Максимальное/заданное давление резания: 4 137 бар

• Заводское давление пробивки: 1 379 бар

• Максимальный расход воды под высоким давлением: 5,7 л/мин при 50 Гц / 6,1 л/мин при 60 Гц

• Расход воды на резку на входе: 11,4 л/мин

• Давление на входе воды для резки: 3–8 бар

• Габаритные размеры насоса (Д × Ш × В): 1 930 × 1 016 × 1 422 мм

• Рабочий вес/вес при отгрузке насоса: 1 497 кг / 1 415 кг

• Электропитание: 400 В / 50 Гц

• Номинальный ток / Главный автоматический выключатель: 103 А / 125 А

• Емкость бака для гидравлической жидкости: 151 л

• Гидравлическая жидкость: ISO VG 32 или 46

• Максимальная температура гидравлической жидкости: 54,4 °C

• Максимальное давление в гидравлической системе: 217 бар

Дополнительное оборудование

• Система подачи абразива под давлением:

  • Вместимость бункера для абразива: 200 л

  • Давление в бункере: 8 бар

  • Размеры бункера: 1 070 × 780 × 1 320 мм (согласно руководству по эксплуатации MD JET)

  • Собственный вес: 120 кг

  • Автоматическая система подачи абразива с контролем уровня

  • Пневматическая подача абразива

  • Встроенная система дозирования/распределения абразива

• Опционально/доступно: система определения высоты резания в режиме реального времени (как указано, доступность — опционально)
