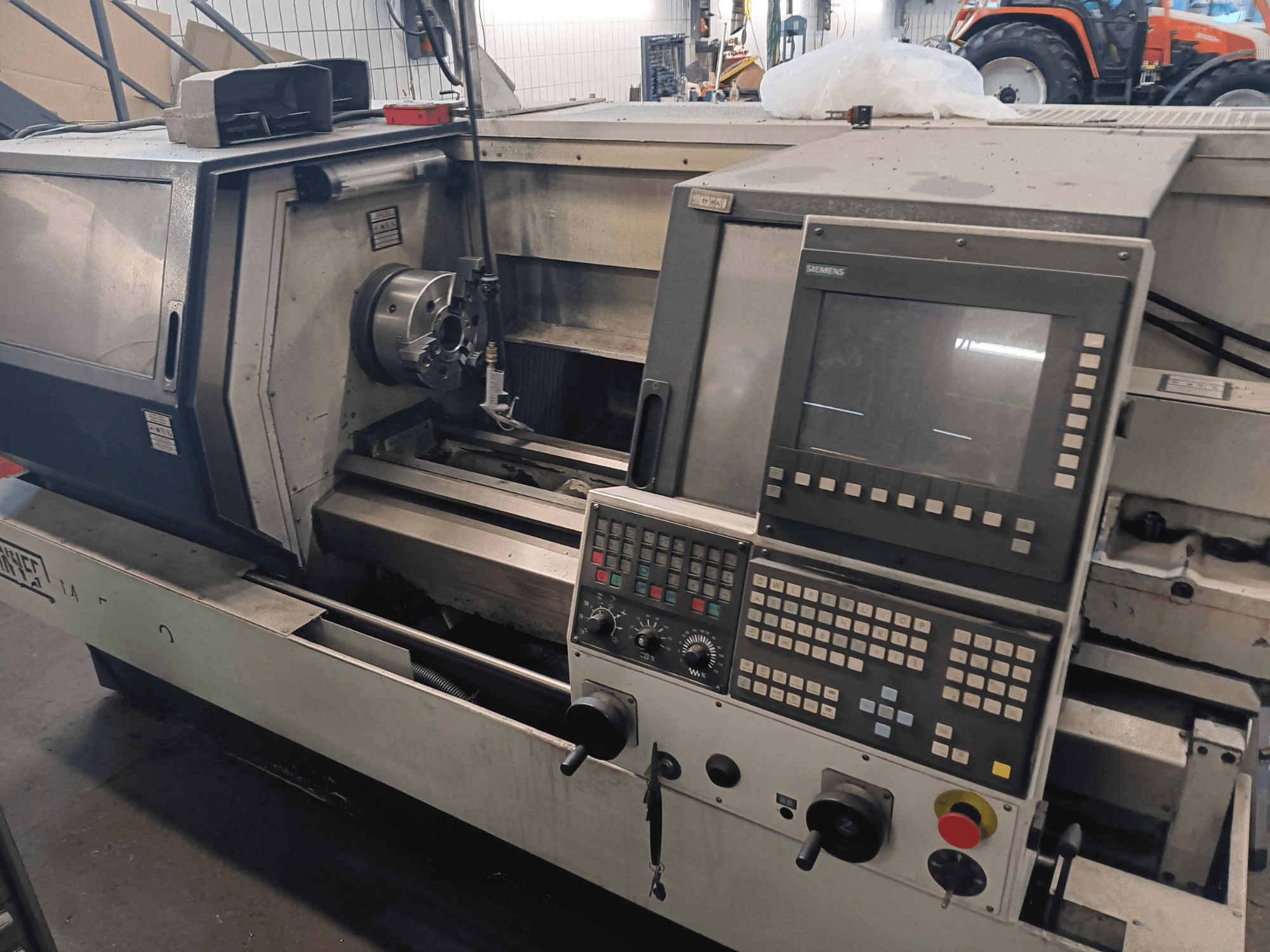

Этот 3-осевой станок SPINNER MT 500/1000 AT был произведен в 2000 году. Он имеет ход по оси X 210 мм и ход по оси Z 930 мм. Станок оснащен прочным столом размером 520 x 900 мм и грузоподъемностью 400 кг. Если вы хотите получить высококачественные возможности обработки, обратите внимание на станок SPINNER MT 500/1000 AT, который мы предлагаем на продажу. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: SPINNER
- год: 2000
- МОДЕЛЬ: MT 500/1000 AT
- производственные часы: 27218
- тип применения: Вращение
- Местонахождение: Германия
- тип станка: Горизонтальный токарный станок
- марка блока управления: HEIDENHAIN
Техническая информация - SPINNER MT 500/1000 AT
Блок управления
- Марка управления: HEIDENHAIN
- Модель управления: TNC 410/426
Габариты
- Вес машины: 2300 kg
Движение
- Ось C: 360°
- Количество осей: 3
- Ход по оси X: 210 mm
- Ход по оси Z: 930 mm
Техническая спецификация
- Противошпиндель: Нет
- Приводные инструменты: Нет
- Точность позиционирования: 3 µm
- Скорость шпинделя: 3600 RPM
- Размер конуса: SK 40
Дополнительная информация
Машина/механика MT500-1000
Перемещение по оси X: 210 мм
Перемещение по оси Z (держатель Multifix + ручной патрон): 930 мм
Перемещение по оси Z (держатель Multifix + гидр. патрон): 930 мм
Перемещение по оси Z (револьверная головка + ручной патрон): 930 мм
Перемещение по оси Z (револьверная головка + гидравлический патрон): 930 мм
Перемещение по оси C: 360 градусов
Зазор шпинделя 45 мм с гидравлическим патроном: 3600 об/мин
Зазор шпинделя 57 мм с ручным патроном: 3600 об/мин
Инструментальная система Быстросменный держатель Haase: 1 блок инструментов
Инструментальная система Turret VDI 30: 12 инструментальных блоков
Шаг ШВП по X: 5 мм
Шаг шариковинтовой пары по Z: 10 мм
Быстрое перемещение по X: 15000 мм/мин
Быстрая траверса Z: 20000 мм/мин
Скорость подачи X + Z: 0-4000 мм/мин
Усилие подачи по оси X: 1382 даН
Усилие подачи по оси Z: 609 даН
Усилие растяжения полого зажимного цилиндра: 145 даН/бар
Ручной патрон Ø 200 мм: 3 губки
Гидравлический патрон Ø 210 мм: 3 губки
Объем бака для охлаждающей жидкости: 75 л
Расход насоса охлаждающей жидкости: 30 л/мин
Давление насоса СОЖ: 1,4 бар
Макс. разброс позиционирования: 3 мкм
Макс. люфт: 2 мкм
Погрешность позиционирования: 2 мкм
Макс. погрешность окружности заготовки: <= 1,5 мкм
Макс. отклонение плоскостности: <= 1,5 мкм
Ø пиноли хвостовой бабки: 80 мм
Ход пиноли хвостовой бабки: 120 мм
Крепление конуса Морзе: MT 4
Контактное давление пиноли: 27,75 даН/бар
Длина х Ширина х Высота: 2,7 х 1,6 х 1,8 м
Площадь установки: 4.3 m2
Вес: 2300 кг
Система управления: Siemens 810D
Рабочее напряжение: 400 В
Частота сети: 50/60 Гц
Напряжение управления: 24 DC
Подключаемая нагрузка: 16 КВТ
Электрическое подключение: TN / TT / IT
Работа шпинделя S1/S6: 9/11 КВт
Двигатели подачи X/Z: 3,5 кВт
Гидравлические компоненты: Parker
Регулирующие клапаны: ISO1
Количество заправок для смазки масляным туманом: 50 мл
Макс. рабочее давление: 30 бар
Мин. рабочее давление: 6 бар
Макс. крутящий момент шпинделя: 115/153 Нм
Блок управления: Siemens (виден в интерфейсе)
Дополнительное оборудование
Высокоскоростной шпиндель Benz (до 25 000 об/мин)
Тиски
Патроны
Фрезы
Пластины
Держатели метчиков
