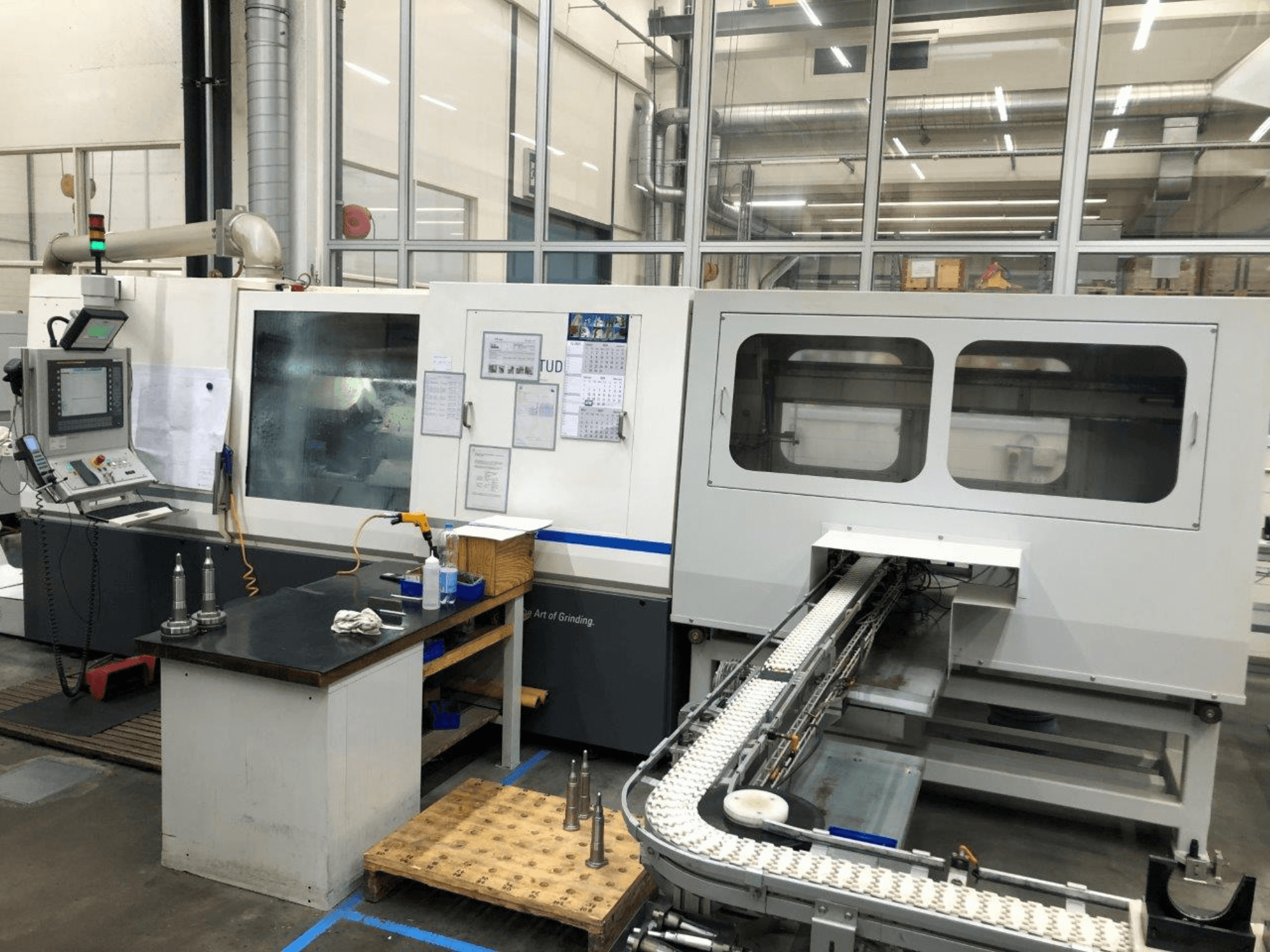

STUDER - S242CH-GRI-STU-2008-00001

• Центральное расстояние: Малый (2 поперечные направляющие) 400 мм; Длинный (2 поперечные направляющие) 800 мм; Длинный (3 поперечные направляющие) 800 мм

• Диаметр качания: 180 мм

• Макс. вес заготовки: 20 кг

• Ось X (поперечные салазки)

  • Скорость: 0,001-1,500 мм/мин

  • Разрешение: 0,00001 мм

• Ось Z (продольные салазки)

  • Макс. ход: 850 / 1 600 мм

  • Скорость: 0,001-25,000 мм/мин

  • Разрешение: 0,00001 мм

• Токарная револьверная головка

  • 8 станций: Capto 6 фиксированный

  • 12 станций: VDI 40 фиксированный

  • 8 станций: VDI 30 фиксированный

  • Макс. скорость привода: 4 000 об/мин

  • Мощность привода: 2,5 кВт

  • Опция: Активная продольная измерительная штанга на револьверной головке (Capto или VDI)

• Шлифовальная шпиндельная головка

  • Угол установки: -25° / +25°

  • Скорость шлифования: 50 м/с

  • Размер круга: Ø 400 x 50 (63) x 127 мм

• Приспособление для внутреннего шлифования

  • Положения шпинделя на поворотной плите: 3

  • Положение шпинделя: 0° / +45°

  • Автоматическое позиционирование в 3 положениях

  • Диапазон вращения шпинделя для внутреннего шлифования: 1 200-120 000 об/мин

  • Доступные скорости вращения шпинделя: 24 000-120 000 об/мин

• Шпиндельная головка для обработки деталей (фиксированная)

  • Диапазон скоростей: 1-7,500 мин-¹

  • Мощность привода: 10,5 кВт

  • Держатель инструмента: MK4 / DIN 55026 A4

  • Нагрузка при плоском шлифовании: 500 Нм

  • Точность округления: 0,0004 мм

• Шпиндель заготовки (поворотный)

  • Диапазон поворота: 0-10°

  • Разрешение: 0.0001°

  • Диапазон скоростей: 1-4,000 мин-¹

  • Мощность привода: 10,5 кВт

  • Держатель инструмента: MKS / DIN 55026 A6

  • Нагрузка при плоском шлифовании: 500 Нм

  • Точность округления: 0,0004 мм

• Ось W / хвостовая бабка

  • Макс. перемещение: 450 / 1 650 мм

  • Скорость: 0,001-1,500 мм/мин

  • Точная регулировка для коррекции цилиндричности: ±0,01 мм

  • Опция: Откат пиноли ±0,40 мм

  • Диаметр пиноли: 60 мм

  • Монтажный конус: MK4

  • Ход пиноли: 45 мм

  • Опциональная синхронная задняя бабка: 1-7 500 об/мин; мощность привода 10,5 кВт; монтажный конус MK4 / DIN 55026 A4

• Правка

  • Стоячий инструмент для правки, держатель с креплением MK1

  • Одноточечный алмаз / укороченная плитка

  • Шпиндель для правки с осевым приводом на поворотном держателе: Ø 58 / 89 / 100 мм макс.

  • Шпиндель для правки с осевым приводом сзади: Ø 100 мм макс.

• Значения для подключения

  • Общая подключенная нагрузка: 45 кВА

  • Минимальное давление воздуха: 5,5 бар

  • Общий вес: 7,600 / 12,000 кг

• Состояние и обслуживание

  • Включен и полностью исправен

  • Без черновых работ

  • Ежегодное техническое обслуживание компанией Studer

Дополнительное оборудование

• Автоматика вала (входит в комплект поставки)

• Шлифовальные круги (входят в комплект поставки)
