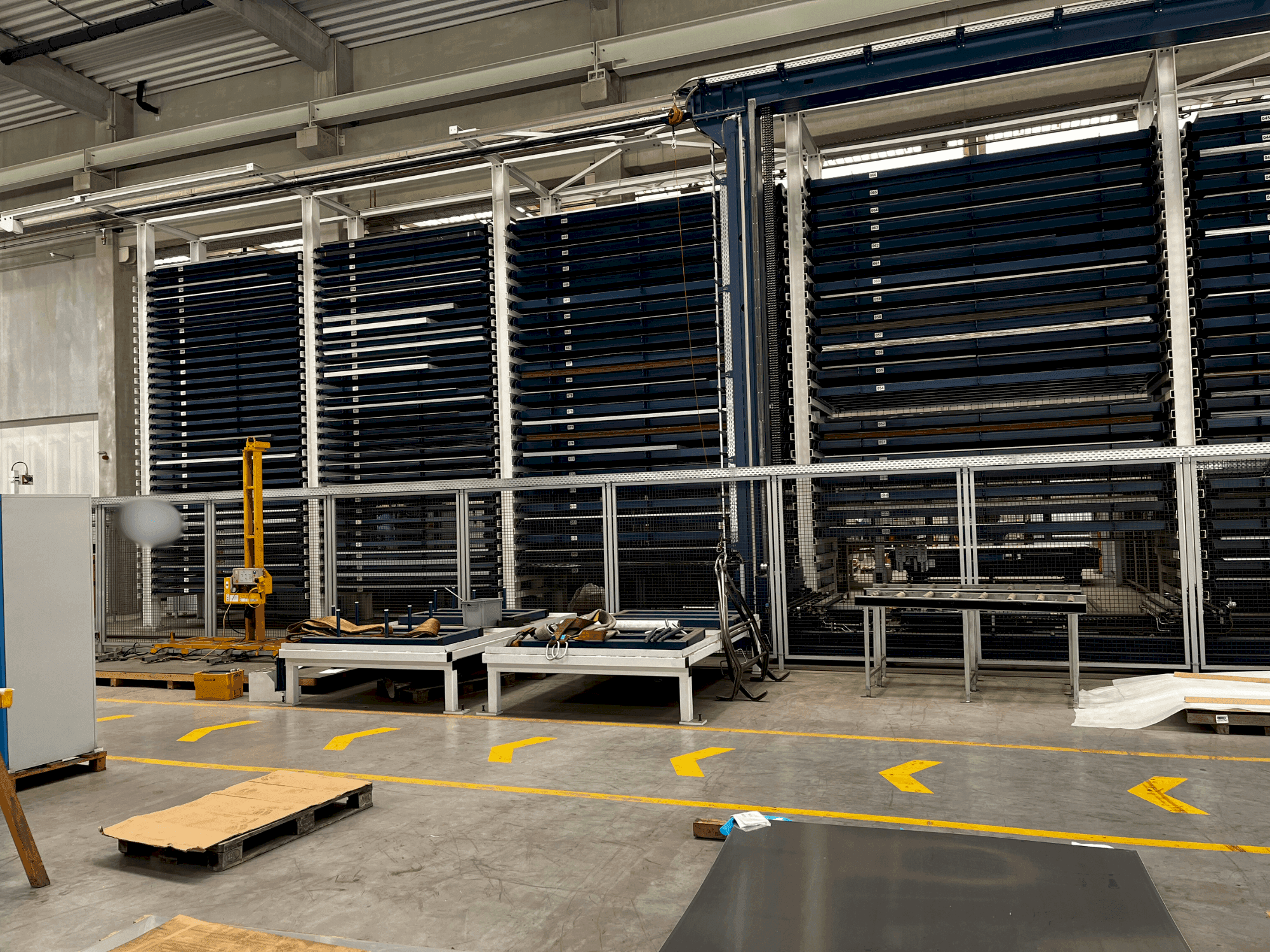

TRUMPF - STOPADE-OTH-TRU-2019-00001

Преимущества станка

Качественные преимущества станка

• Конфигурация стеллажных блоков 6 x стеллажных блоков, расположенных в один ряд (0 + 6) 1 x стеллажных блоков sf, расположенных в один ряд (0 + 1) 3 xf стеллажных блоков, расположенных в один ряд (0 + 3) 2 x стеллажных блоков gf, расположенных в один ряд (0 + 2)
• Ножничный подъемный стол вставные упоры для общих координат угловой пневматический фиксатор каретки 3 x пневматические фиксаторы паллет высота верхнего края паллеты: прибл. 1 200 мм
• Требования к монтажу: монтажный зазор не менее 200 мм или зазор не менее 500 мм при прохождении крана.
• Универсальные возможности загрузки для ручных и автоматизированных процессов.

Технические преимущества станка

• Грузоподъемность одного поддона:sf/xf: макс. 5 000 кг gf: макс. 3 000 кг
• Полезная площадь поддона:sf: макс. 6 096 x 2 032 мм xf: макс. 4 064 x 2 032 мм gf: макс. 3 050 x 1 525 мм
• Высота загрузки на паллету:sf: макс. 55 мм xf/gf: макс. 90 мм
• Общее количество мест хранения:sf: 24 шт xf: 72 шт gf: 64 шт
• Чистое количество мест хранения (высота загрузки 1):sf: 21 шт. Xf: 69 шт gf: 64 шт
• Продольное перемещение: 100 м/мин
• Подъемник: 23 м/мин
• Тяга: 20 м/мин
• Станция 2 ручной загрузки trulaser 6030, длинная сторона sf/xf транспортная тележка с фиксированной высотой пневматический замок тележки 2 x пневматические замки паллет высота верхнего края паллеты: ок. 900 мм макс. Высота загрузки sf: 55 мм макс. Высота загрузки xf: 90 мм 8 м рельс над полом
• Станция 3 загрузки trumatic 7000 sheetmaster соединение, продольное xf/gf транспортная каретка с фиксированной высотой пневматический замок тележки 2 x пневматические замки паллет высота верхнего края паллеты: ок. 850 мм макс. Высота загрузки xf: 90 мм макс. Высота загрузки gf: 90 мм 10 м колеи над землей
