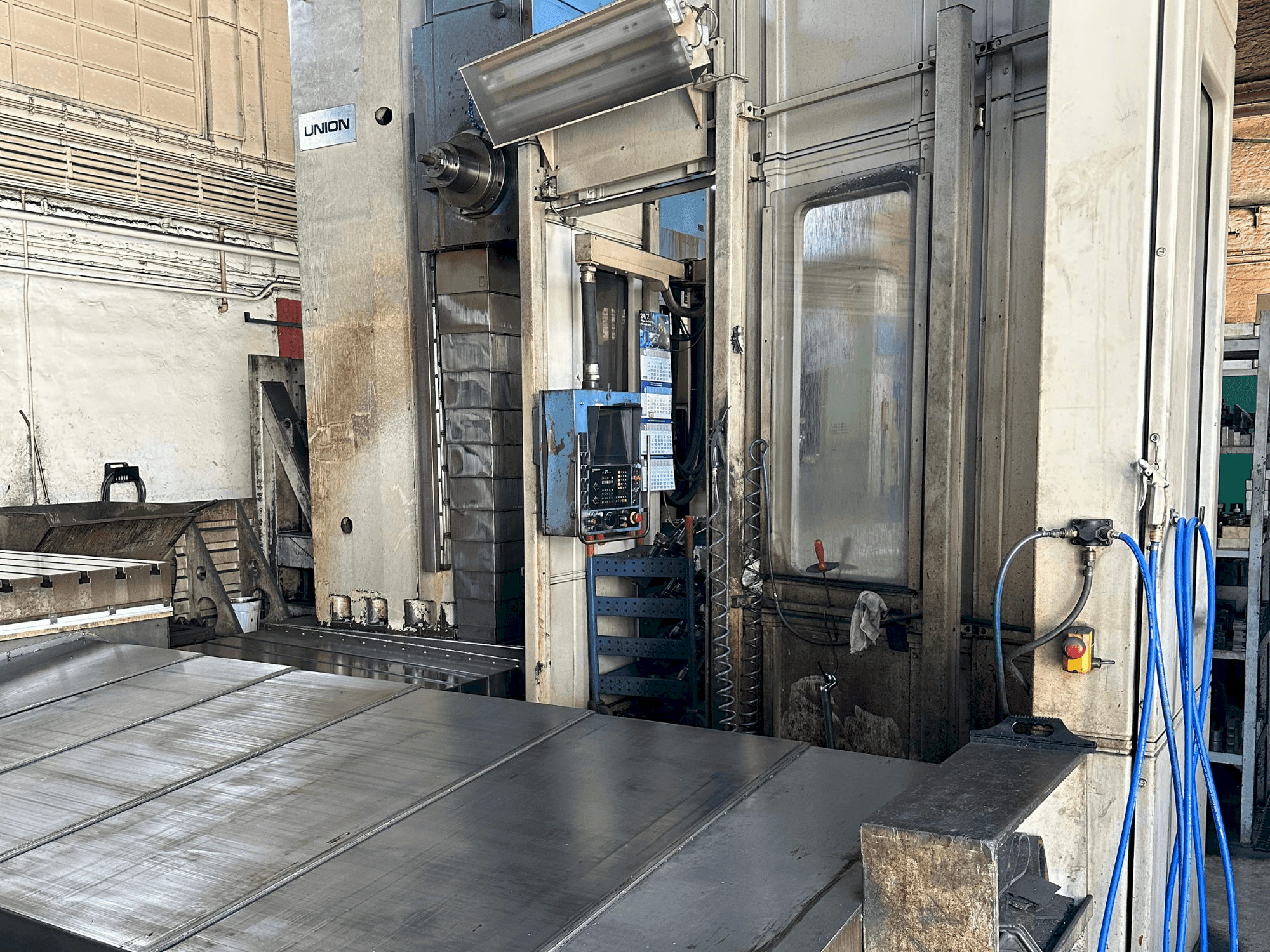

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Дополнительная информация

Пути перемещения: Вертикальное перемещение шпиндельной бабки (ось Y): 1600 мм (2000). Продольное перемещение стойки (ось Z): 1000 мм (1600). Перемещение расточного шпинделя (ось W): 700 мм. Подачи: Непрерывная подача по осям Y и Z: 1 - 7099 мм/мин. Шпиндель: Усилие зажима инструмента: 25000 Н. Максимальный диаметр сверления: 500 мм. Электрическая система: Напряжение сети: 380 В переменного тока ± 10 % (возможны другие напряжения). Частота: 50 Гц ± 2 %. Мощность подключения: BFK-размер 130: 80 кВт. BFK-размер 150: 100 кВт. Защита первичным предохранителем: 200 A (при 380 В переменного тока). Гидравлическая система: Содержит полный комплект для создания, обработки и распределения напорного потока. Она размещена в отдельном гидравлическом блоке со станцией хранения. Зажимная поверхность: 1250 x 1600 мм. 1600 x 2000 мм. Макс. Зажимная нагрузка: Равномерное распределение нагрузки: 8000 кг и 12500 кг, соответственно. Неравномерное распределение нагрузки (на половину поверхности стола): 4000 кг и 6000 кг, соответственно. Макс. Момент инерции массы: 3000 кгм² и 7000 кгм². Макс. Момент нагрузки: 19000 Н и 35000 Н при заблокированном зажимном столе. Подача и быстрое перемещение: Непрерывная подача (ось X): 1 - 7099 мм/мин. Быстрая траверса (ось X): 7100 мм/мин. Интерполяция: Линейная и круговая. 3D-интерполяция. Спиральная интерполяция. Цилиндрическая интерполяция. Программирование: Точность ввода: 0,001 мм для линейных осей и 0,001° для поворотных осей. Центральная память программ: 3100 NC-предложений. Дополнительные функции: Коррекция инструмента для 99 пар (длина и радиус). 8 циклов обработки и 200 бесплатных подпрограмм. Моделирование программ и ввод/вывод параллельно с обработкой. Обширная система диагностики для обслуживания и устранения неисправностей.
