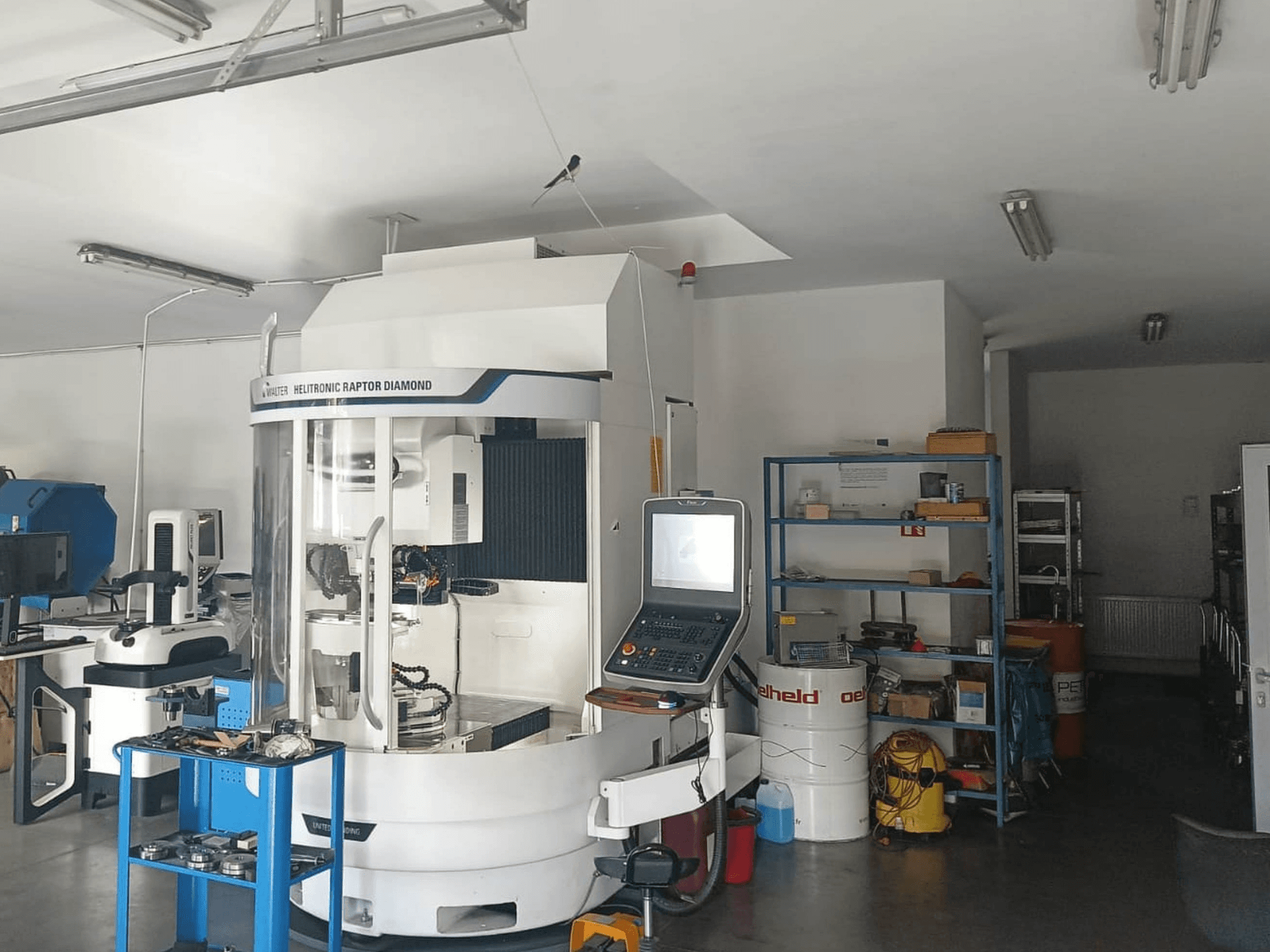

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Время работы: прибл. 4 371 ч

• Рабочий диапазон:

  • Диаметр инструмента: Ø3–290 мм (опционально до Ø400 мм, в зависимости от конфигурации)

  • Максимальная длина инструмента: 270 мм (опционально до 350 мм, в зависимости от конфигурации)

  • Максимальный вес инструмента: 50 кг

• Оси:

  • Количество осей ЧПУ: 5

  • Скорость линейных осей: до 15 м/мин

• Шпиндель:

  • Максимальный диаметр шлифовального круга: Ø200 мм

  • Интерфейс: HSK

  • Шпиндель с ременным приводом, двухсторонний

• Шлифование / электроэрозионная обработка:

  • Шлифование и электроэрозионная обработка в одной установке

  • Для инструментов из твердого сплава, быстрорежущей стали, PCD и CBN

  • Возможность конфигурации с использованием до 3 электродов и 3 шлифовальных кругов или, в качестве альтернативы, до 6 шлифовальных кругов

• Управление / Конструкция станка:

  • Система ЧПУ WALTER / UNITED GRINDING

  • Закрытая рабочая зона с автоматической защитной дверью

• Установленные опции/особенности станка:

  • Верхний стол

  • Стеклянные шкалы

  • Усиленная ось A, до 750 об/мин

  • Подготовка для автоматической калибровки/датчика

  • Измерительный датчик для шлифовального круга

  • Автоматическая система пожаротушения с системой обнаружения утечек

  • Поддержка TS-Remote

  • Поддержка клавиатуры

  • Датчик утечки масла

  • Подключение к внешней системе фильтрации

Дополнительное оборудование

• Система автоматической загрузки/манипулятор для инструментов с хвостовиком (автоматический загрузчик/манипулятор инструментов)

• Система технологического охлаждения

• Система фильтрации и циркуляции охлаждающей жидкости/диэлектрика

• Система охлаждающей жидкости/диэлектрика

• Держатели инструмента

• Фланцы/переходники

• Принадлежности для шлифовальных кругов/электродов

• Автоматизация/погрузочно-разгрузочное оборудование:

  • Загрузчик TOP

  • 12 паллет

• Фильтрация/охлаждение/вытяжка:

  • Система удаления масляного тумана

  • Шумоглушитель системы отвода

  • Маслоохладитель

  • Система фильтрации с резервуаром и насосом

• Зажимные приспособления/инструмент:

  • Цанги 6–16 мм

  • Цанги 16–32 мм

  • Цанги 351 ES: 6, 8, 10, 12, 16 мм

  • 4 комплекта цанговых патронов 351 ES

  • Цанги: 6, 8, 10, 12, 14, 16, 18, 20, 25 мм

  • Автоматический держатель 6–16 мм

  • Автоматический держатель E386, 16–27 мм

  • Ручной гидравлический держатель, диаметр 32 мм

  • Втулка ISO 50

  • Вал ISO 50

  • 2 держателя электрода HSK 50 мм

  • 4 держателя шлифовальных кругов HSK 45 мм

  • Держатель шлифовального круга для правки

  • Набор шлифовальных кругов, измерительный адаптер

  • Калибровочный диск HSK

  • Калибровочный ролик

• Измерение:

  • Измерительное устройство Heliset Plus

• Программное обеспечение/дополнительные опции/комплекты:

  • Tool Studio для ПК

  • Инструменты Tool Studio Step

  • Опция заточки P-System под углом 45 градусов

  • Комплект инструментов для сверления по дереву P36

  • Набор сверл

  • Набор Hoger P58

• Расходные материалы:

  • 4 x 208 л диэлектрической жидкости
