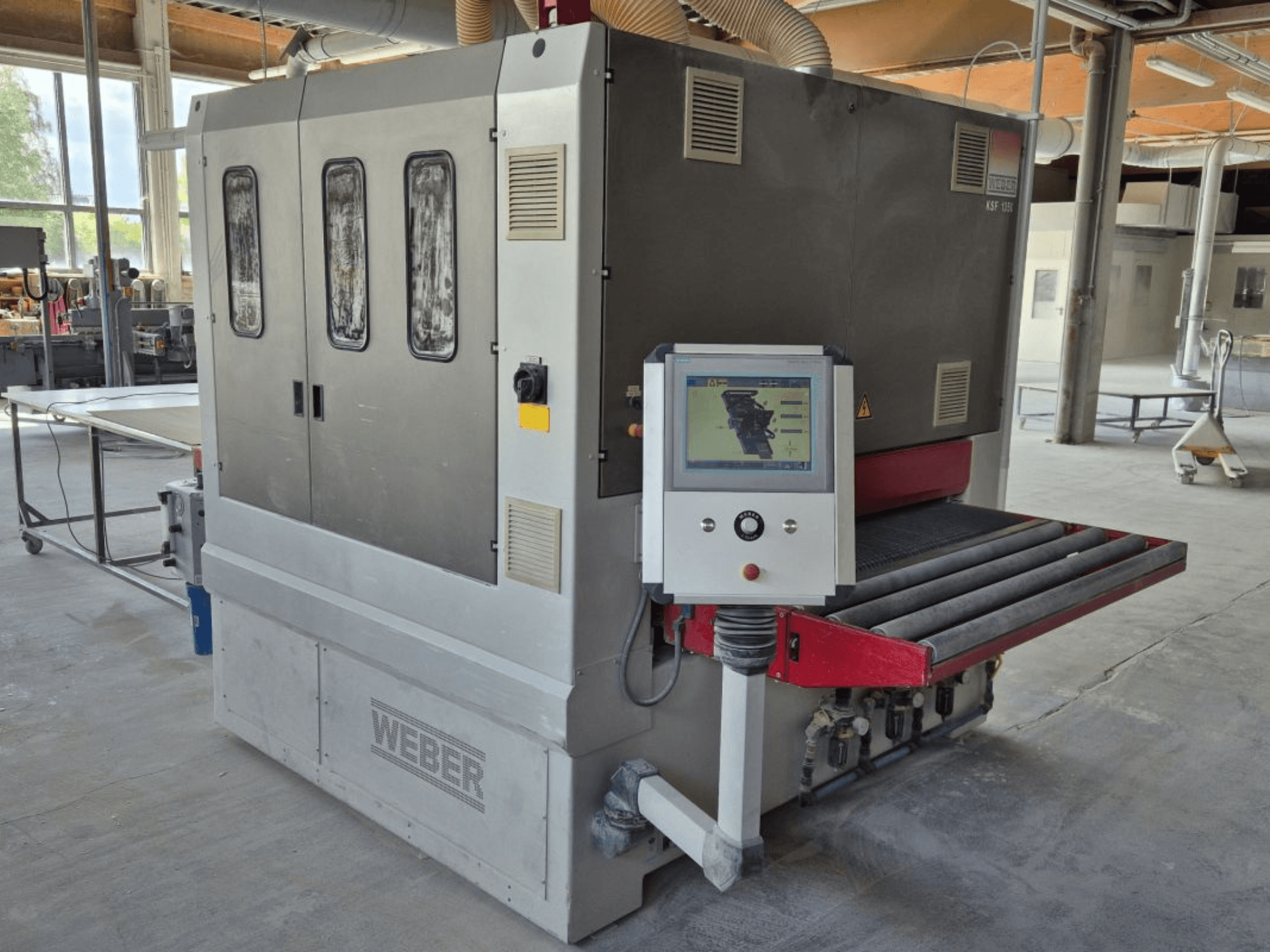

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Рама и подача станка

• Прочная сварная стальная конструкция для 3 шлифовальных узлов

• Постоянная высота подачи: 900 мм

• Панель управления и смена шлифовальной ленты слева (в направлении подачи)

• Постоянно регулируемая скорость подачи: 3-18 м/мин, с частотным регулированием

• Вакуумный ленточный конвейер с вакуумной воздуходувкой мощностью 5,5 кВт и вакуумным каналом к верхнему краю станка

Блок 1: блок поперечного ремня

• Прижимная ламельная лента с войлоком и графитом

• Система прижимных планок ISD link с датчиком заготовки 11 мм и шириной прижимной планки 44 мм

• Устройство продувки шлифовальной ленты с контролем заготовки

Блок 2: Комбинированный блок CBF

• Контактный ролик из рифленой резины Ø 130 мм, 60 Shore

• Поперечная подача ламельной ленты с отдельным приводом мощностью 4,0 кВт

• Система прижимной балки ISA link с обнаружением заготовки 11 мм и шириной прижима 22 мм (встречное вращение)

• Устройство продувки качающейся шлифовальной ленты с контролем заготовки

Блок 3: блок с поперечным ремнем

• Система прижимных балок ISD с датчиком заготовки 11 мм и шириной прижимной балки 44 мм

• Устройство обдува шлифовальной ленты с управлением заготовкой

Органы управления и функции

• Siemens MP 377 12" Multi-Panel HMI: 12" цветной дисплей, память программ на 300 программ, все параметры задаются через программу

• Управление WEBER i-Touch с навигацией с помощью поворотных кнопок

• WEBER AWDM: автоматическая регулировка толщины на входе машины с пусковым выключателем

• Ролик безопасности при превышении толщины на входе: автоматический подъем контактного ролика и сегментированных прижимных балок; отключение подачи

• Управление ISA/ISD: распознавание заготовок с высоким разрешением с шагом 22 мм; свободная загрузка деталей сложной формы; многократная загрузка с минимальным расстоянием между ними; регулировка интенсивности и давления шлифования с помощью программы

• Система прижимной балки с навеской ISA (блок 2): прижимная часть подвижна в продольном и поперечном направлениях

• Система сегментированной прижимной балки ISD (блоки 1 и 3): отдельная регулировка давления на кромку (только внешняя кромка или внешняя и внутренняя кромки); выбор для продольной и поперечной кромок или только для продольной

Технические данные

• Рабочая ширина: 1350 мм

• Приводной блок 1 (Eco-Drive, с частотным регулированием): 15,0 кВт

• Приводной блок 2 (Eco-Drive, с частотным регулированием): 20,0 кВт

• Приводной блок 3 (Eco-Drive, с частотным регулированием): 15,0 кВт

• Привод CBF: 3,0 кВт

• Привод вакуумной воздуходувки: 5,5 кВт

• Противооткатная подача (с частотным регулированием): 3,0 кВт

• Привод регулировки высоты (с частотным регулированием): 0,75 кВт

• Скорость шлифовальной ленты (с частотным регулированием): прибл. 3-20 м/с

• Размер шлифовальной ленты (поперечные ремни): 2 × 150 × 5100 мм

• Размер шлифовальной ленты (широкая лента): 1370 × 2620 мм

• Толщина заготовки (мин/макс): 4-140 мм

• Рабочая высота (постоянная): 900 мм

• Скорость бесступенчатой подачи: 3-18 м/мин

Дополнительное оборудование

• Устройство выталкивания заготовок с системой WEBER ES (контроль заготовки; энергосбережение; индивидуальное управление ползуном)

• Микроочистка WANDRES, версия с одной щеткой (силовая мечевая щетка со встроенным микроувлажнением для оптимального удаления лакокрасочной пыли)
