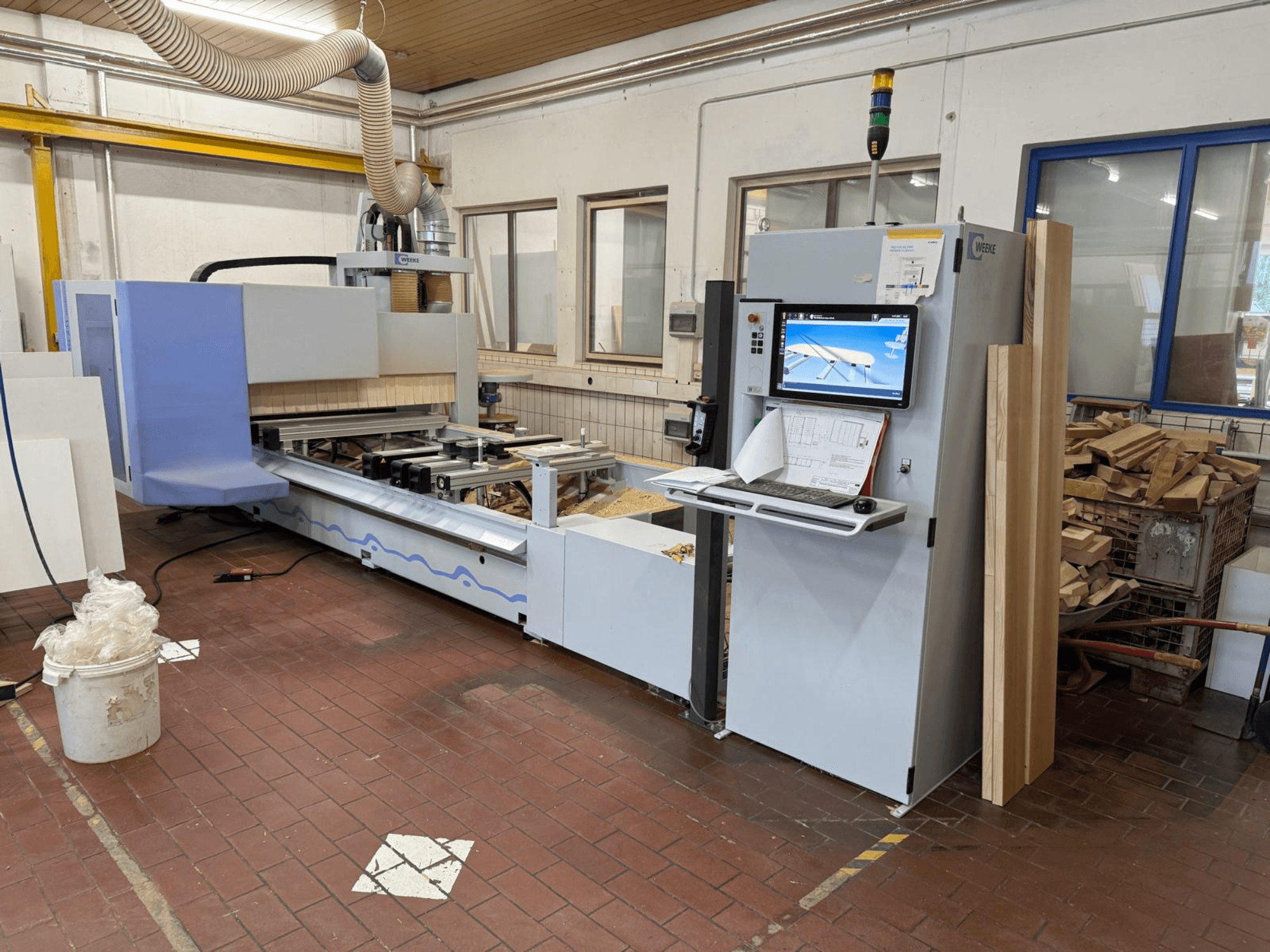

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Скорость по осям X/Y: 70 м/мин

• Скорость по оси Z: 20 м/мин

• Длина стола по оси X: 3250 мм

• Полезная длина стола по оси Y: 1150 мм

• Высота над заготовкой: 1250 мм

• Дополнительная полезная длина стола по оси Y: 1400 мм

• Дополнительный зазор для заготовки: 1600 мм

• Толщина стола по оси Z: 125 мм

• Высота зазора для заготовки: 225 мм

• Опоры заготовки: 6

• Количество вакуумных зон: 2

• Производительность вакуумного генератора: 70/84 м³/ч при 50/60 Гц

• Вакуумные присоски: 12 × 114 × 160 × 100 мм

• Дополнительные вакуумные присоски: 2 × 125 × 75 × 100 мм

• Пневматические боковые упоры: 2

• Пневматические продольные упоры: 6

• Ручные откидные упоры: 4

• Приспособления для позиционирования HPL: 4

• Лазерное позиционирование вакуумных присосок: Да

• Тип лазера: проекция перекрестия

• Основное использование: 1455 ч

• Вторичное использование: 743 ч

• Время работы: 8586 ч

Шпиндель / Сверление / Инструмент

• Основной шпиндель: F1-HSK63-12 кВт

• Частота вращения шпинделя: 1250–24 000 об/мин

• Мощность шпинделя: до 10/12 кВт

• Интерфейс шпинделя: HSK63

• Охлаждение шпинделя: воздушное

• Смазка шпинделя: постоянная смазка

• Ось C: ось с интерполяцией на 360°

• Вертикальный сверлильный узел: V12 High Speed 7500

• Скорость вертикального сверления: 1500–7500 об/мин

• Мощность вертикального сверления: 2,3 кВт

• Глубина вертикального сверления: макс. 38 мм

• Глубина вертикального сверления со специальным сверлом: макс. 55 мм

• Максимальный диаметр сверла для вертикального сверления: 35 мм

• Патрон для вертикального сверления: Ø 10 мм

• Шаг вертикального шпинделя: 32 мм

• Горизонтальный сверлильный узел: H4X/2Y

• Горизонтальные сверлильные шпиндели: 6

• Расположение горизонтальных шпинделей: 4 по оси X / 2 по оси Y

• Скорость горизонтального сверления: 1500–7500 об/мин

• Глубина горизонтального сверления: макс. 38 мм

• Максимальный диаметр сверла для горизонтального сверления: 20 мм

• Блок канавкорежущей пилы: N1 X-Y 90°

• Диапазон поворота пилы для прорезания канавок: 90°

• Глубина реза пилы для прорезания канавок: 30 мм

• Диаметр пилы для прорезания канавок: 125 мм

• Толщина пильного диска для прорезания канавок: макс. 5 мм

• Скорость пилы для прорезания канавок: 1500–7500 об/мин

• Магазин инструментов: W14

• Вместимость инструментального магазина: 14 инструментов

• Интерфейс инструмента: HSK63

• Максимальный вес инструмента: 6 кг

• Максимальный диаметр инструмента при полном загрузке магазина: 130 мм

• Максимальный диаметр инструмента при наличии свободных соседних позиций: 260 мм

• Время смены инструмента: прибл. 12–18 с

FLEX5+ / Система управления / Оборудование

• Агрегат HP FLEX5+: пиление / фрезерование / сверление

• Диапазон поворота фрезерного агрегата FLEX5+: 0–100°

• Диапазон поворота сверлильного агрегата FLEX5+: 0–100°

• Диапазон поворота пилы FLEX5+: 0–90°

• FLEX5+ Максимальный диаметр фрезы: 20 мм

• FLEX5+ Максимальный диаметр сверла: 10 мм

• FLEX5+ Максимальная скорость пиления: 15 000 об/мин

• Интерфейс инструмента FLEX5+: WFC40-25

• Система управления: powerTouch от HOMAG Group

• ЧПУ: powerControl PC86

• Дисплей: 21,5" Full HD с мультитач-функцией

• Процессор: Intel Core 2 Duo

• Жесткий диск: не менее 160 ГБ, SATA

• Ethernet: 10/100 Мбит/с, разъем RJ45

• Операционная система: Windows 7 Professional

• Программное обеспечение: woodWOP

• Помощь при загрузке автоматического сменщика инструментов: Да

• TeleserviceNet: Да

• Электропитание: 400 В

• Частота: 50/60 Гц

• Температура окружающей среды: от +10 °C до +40 °C

• Оборудование, соответствующее требованиям безопасности CE: Да

• Напряжение питания: 400 В / 230 В

• Фаза: 3 фазы

• Частота: 50 Гц

• Максимальный рабочий ток при полной нагрузке: 38 А

• Номинальный ток предохранителя: 50 А

• Управляющее напряжение: 24 В

• Маркировка CE

• Продается без инструментов

По запросу мы также можем предложить подходящие системы вытяжки (в настоящее время в Германии на них распространяется программа финансирования) и решения для сжатого воздуха
