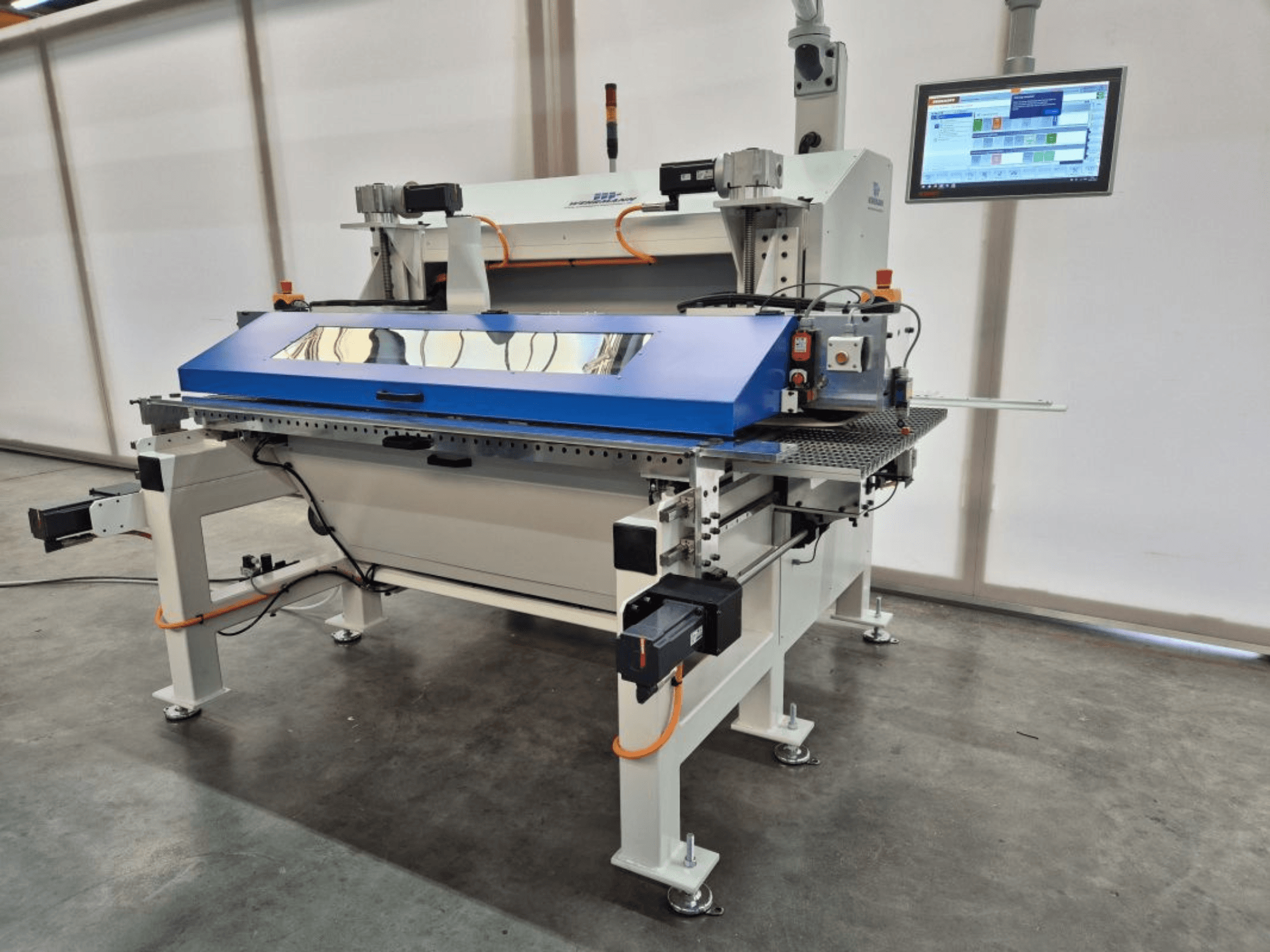

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Состояние: Новый

• Применение: Классический раскрой прямоугольных заготовок из дерева/деревянных материалов с ламинатом (CLP, HLP), бумагой, фольгой или шпоном

• Вместимость заготовки/панели:

  • Длина: от 140 мм

  • Ширина (готовый размер): мин 50+50 мм; макс 450+450 мм (возможен асимметричный раскрой)

  • Толщина: 8-40 мм

  • Максимальный вес заготовки: около 30 кг

  • Форма: прямоугольная

• Рабочая высота: 900 мм

• Сторона станка: Правосторонний станок (сторона упора справа по направлению движения)

• Подача/регулировки:

  • Скорость подачи: 5-40 м/мин, с сервоуправлением

  • Электронная регулировка высоты: 5-45 мм через сервоось Beckhoff

  • Правая линейка с тефлоновым упором, с сервоприводом

  • Левая подающая линейка с пневматическим подпружиненным блоком, с сервоприводом

• Конструкция/транспортировка:

  • Прочная сварная стальная рама

  • Транспортировка с помощью ремня с регулируемым по высоте верхним прижимом

  • Не требующий обслуживания ремень с щадящим транспортным покрытием

  • Верхнее давление клинового ремня 32 мм с подпружиненными роликами для надежного направления

• Агрегаты:

  • Агрегат 1: Пила для зачистки с частотным регулированием

    • Двигатель Perske 4,4 кВт, 50 Гц, 400 В, 4500 об/мин

    • Держатель инструмента D=35, ключ

    • Внешняя + внутренняя резьба R/L, с сервоуправлением, тандемный, неповоротный

    • Регулировка высоты с помощью сервопривода Beckhoff

    • Боковая регулировка с механическим цифровым дисплеем

    • Максимальный пильный диск Ø 350 мм

    • Вытяжные колпаки с оптимизированным потоком

    • Без инструментов

  • Агрегат 2: Основная пила с частотным регулированием

    • Двигатель Perske 6 кВт, 50 Гц, 400 В, 5000 об/мин, встречное вращение

    • Держатель инструмента D=35, шлицевой вал, внешняя + внутренняя резьба R/L

    • Максимальный пильный диск Ø 400 мм

    • Разрезной клин регулируется вручную

    • Регулировка высоты с помощью сервопривода Beckhoff

    • Боковая регулировка с механическим цифровым дисплеем

    • Вытяжные колпаки с оптимизированным потоком

    • Без инструментов

• Управление и HMI (Beckhoff):

  • Управление на базе ПК с интегрированным ПЛК и электронным линейным управлением (TwinCAT 3)

  • 15,6-дюймовая мультисенсорная панель со встроенной клавиатурой/клавиатурой/мышью

  • Простое, ориентированное на компоненты создание программ; свободно определяемые имена программ; практически неограниченная память программ

  • Управление с помощью клавиатуры/мыши/сенсорного ввода; система сообщений для оператора/сообщений об ошибках

  • MDE Basic: время производства, время настройки, время простоя, время неисправности, счетчик устройств, регулируемый период записи

  • Быстрая полевая шина EtherCAT; Ethernet RJ45; порт USB

  • Источник бесперебойного питания (ИБП) для панельного ПК

  • Программирование ПЛК в соответствии с IEC 61131-3

  • Блокировка подачи для соседних машин/транспортных систем

• Входит в базовую комплектацию машины:

  • Звукопоглотитель/защитный кожух с предохранительным замком

  • Соединительные патрубки для внешней вытяжки (минимальная скорость воздуха 28 м/с, отрицательное давление 2480 Па)

  • Подключение сжатого воздуха с блоком обслуживания

  • Встроенный шкаф управления с холодильным агрегатом (окружающая среда 10-45 °C)

  • Меры безопасности и защиты в соответствии с CE; знак CE

• Коммунальные и технические характеристики:

  • Рабочее давление: 6 бар

  • Питание: 3/N/PE, 400/230 В, 50 Гц, ±5% (защитная цепь ECD не применяется)

• Язык:

  • Маркировка машины: Немецкий

  • Руководство по эксплуатации: Немецкий

  • Списки запасных частей: Немецкий

• Лакокрасочное покрытие:

  • Основание/ облицовка: Серо-белый RAL 9002

  • Агрегаты: Пыльно-серый RAL 7037

  • Защитные покрытия: Синий RAL 5017

  • Панель управления: Светло-серый RAL 7035

• Срок поставки: Доступно примерно через 4 месяца после заказа

Дополнительное оборудование

• Внешняя система пылеудаления (не входит в комплект поставки; машина поставляется с соединительными деталями; требуется скорость воздуха 28 м/с и отрицательное давление 2480 Па)

• Дополнительно: Подготовка для сканера штрих-кода или RFID с определенным каталогом файлов

• Дополнительные интерфейсы Industry 4.0: MQTT, UMATI, OPC UA, RFID
