Weiler - E50x2000DE-TUR-WEI-2008-00001

• Система управления: Weiler D3 с Siemens Sinumerik 810D

• Межцентровое расстояние: 2000 мм

• Высота центра: 280 мм

• Перекладина: 570 мм

• Поворот над поперечными салазками: 340 мм

• Ход поперечных салазок: 340 мм

• Длина направляющих салазок станины: 560 мм

• Шпиндельная головка: DIN 55025, размер 8

• Отверстие шпинделя: 83 мм

• Внутренний конус главного шпинделя: Метрическая 90

• Мощность главного привода: 20 кВт (рабочий цикл 60%); 17 кВт (рабочий цикл 100%)

• Максимальный крутящий момент шпинделя: 1600 Нм

• Диапазон скоростей:

  • 1-я ступень редуктора: 1-625 об/мин

  • Ступень передачи 2: 4-2500 об/мин

• Диаметр пиноли хвостовой бабки: 80 мм

• Ход пиноли хвостовой бабки: 200 мм

• Конусность пиноли хвостовой бабки: Конус Морзе 5

• Система держателей инструмента: Multifix размер C или Parat размер 3

• Доступность: станок будет доступен в ближайшее время

• Капитальный ремонт: будет полностью отремонтирован в 2026 году

  • Закалка и шлифовка всех направляющих станины; шлифовка направляющих задней бабки

  • Капитальный ремонт всего узла станины и поперечных салазок (шлифовка/зачистка всех направляющих)

  • Обновление антифрикционных накладок салазок станины

  • Обновление или перекладка шпоночных пазов и нижних направляющих

  • Установка инструментальной системы на консоли (Multifix C или Parat Gr.3)

  • Капитальный ремонт всего узла корпуса шпинделя

  • Перешлифовка главного шпинделя (внутренний/внешний конус и торцевая поверхность)

  • Обновление подшипников главного шпинделя

  • Обновление шарико-винтовой передачи оси X, включая подшипники

  • Обновление шарико-винтовой передачи оси Z, включая подшипники

  • Капитальный ремонт пиноли и отверстия задней бабки; замена шпинделя и гайки

  • Обновление всех сбрасывателей направляющих

  • Замена всех приводных ремней

  • Чистка и проверка двигателя главного шпинделя

  • Капитальный ремонт имеющихся предохранительных устройств

  • Замена неисправных поворотных, кулисных и концевых выключателей

  • Замена энкодеров шпинделя и маховика

  • Чистка и тестирование центрального смазочного узла

  • Замена подвижных кабелей и шлангов охлаждающей жидкости в рабочей зоне/на мониторе

  • Замена мембранной клавиатуры (монитора)

  • Обновление энергетических цепей

  • Покраска в стандартные цвета (стандартная текстура)

  • ДГУВ и высоковольтные испытания с протоколом испытаний

  • Резервное копирование данных параметров машины/программного обеспечения

  • Геометрические приемочные испытания в соответствии с DIN 8605

Дополнительное оборудование

• Транспортер для стружки: используется в комплекте

• Дополнительное оборудование: дополнительный транспортер стружки

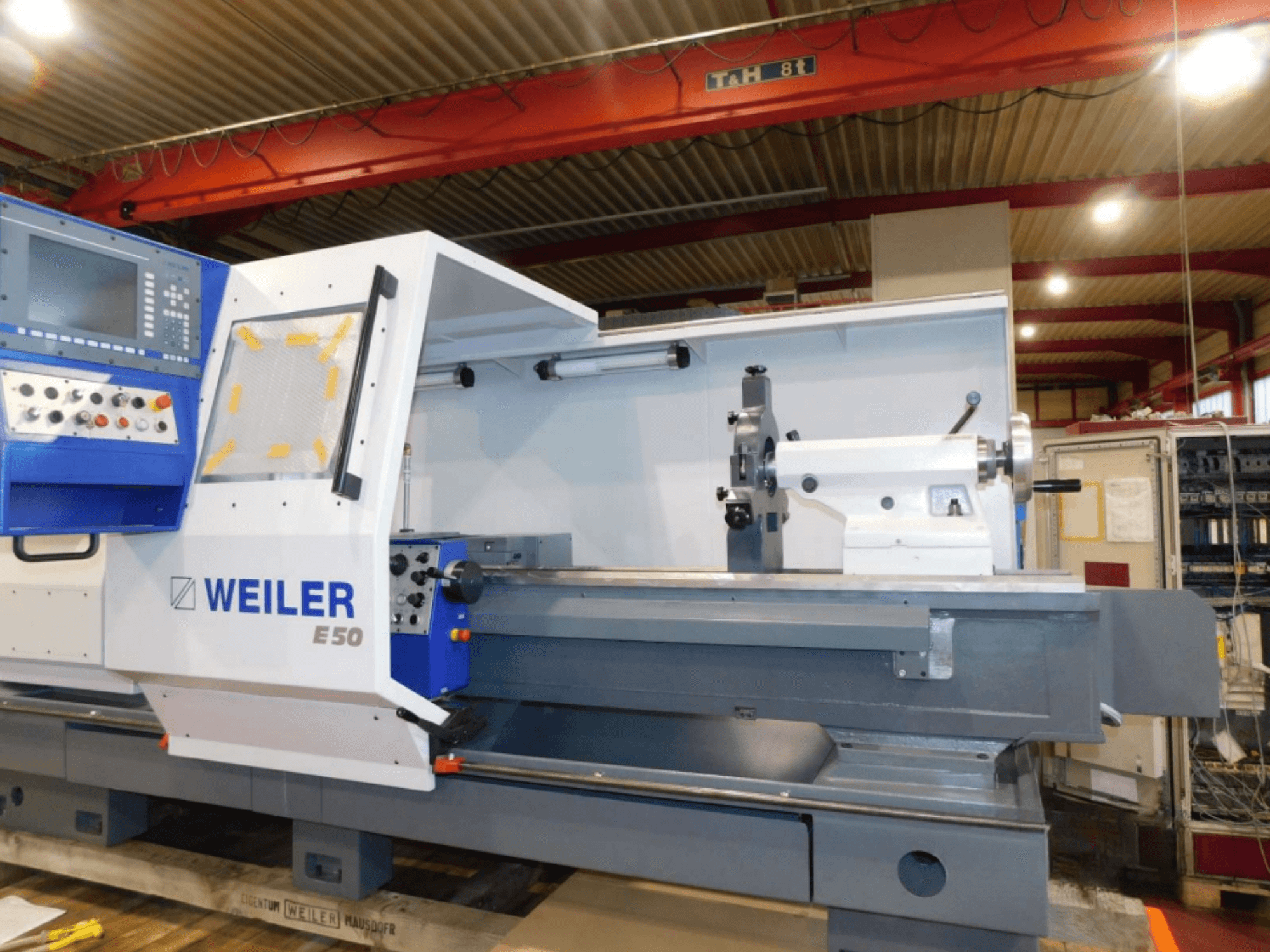

Станок будет капитально отремонтирован в июле, фотографии являются лишь иллюстрацией того, как он будет выглядеть.
