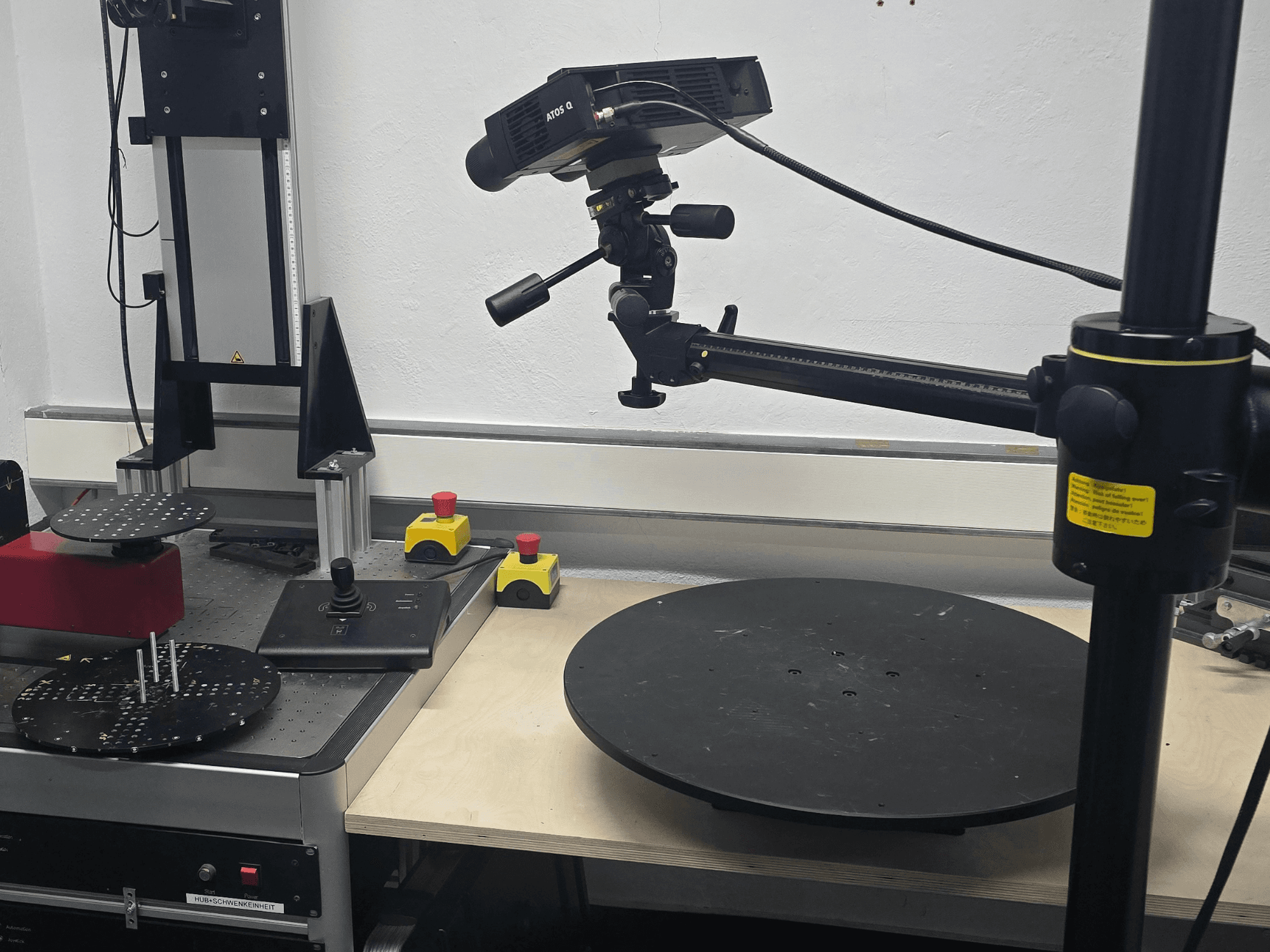

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Разрешение камер: 2 CMOS-камеры по 12 мегапикселей (4112 × 3008 пикселей)

- Наработка: 1 529 ч (общая наработка / наработка до капитального ремонта)

- Объёмы измерения (MV) и технические характеристики:

* MV50: 50 × 35 × 20 мм; шаг точек (12M): 0,012 мм; расстояние измерения: 490 мм; Фокусное расстояние объектива камеры: 90 мм; фокусное расстояние объектива проектора: 60 мм; опорные точки: Ø 0,4 мм; калибровочный объект: CP40/MV60

* MV100: 100 × 70 × 60 мм; шаг точек (12M): 0,029 мм; расстояние измерения: 490 мм; Фокусное расстояние объектива камеры: 50 мм; фокусное расстояние объектива проектора: 27 мм; опорные точки: Ø 0,8 мм; калибровочный объект: CP40/MV100

* MV170: 170 × 130 × 130 мм; шаг точек (12M): 0,044 мм; расстояние измерения: 490 мм; Фокусное расстояние объектива камеры: 35 мм; фокусное расстояние объектива проектора: 20 мм; опорные точки: Ø 0,8 мм; калибровочный объект: CP40/MV170

* MV270: 270 × 200 × 200 мм; шаг точек (12M): 0,064 мм; расстояние измерения: 490 мм; Фокусное расстояние объектива камеры: 25 мм; фокусное расстояние объектива проектора: 14 мм; опорные точки: Ø 1,5 мм; калибровочный объект: CP40/MV320

* MV350: 350 × 260 × 260 мм; шаг точек (12M): 0,091 мм; расстояние измерения: 490 мм; Фокусное расстояние объектива камеры: 16 мм; фокусное расстояние объектива проектора: 10 мм; опорные точки: Ø 1,5 мм; калибровочный объект: CP40/MV320

* MV500: 500 × 370 × 320 мм; шаг точек (12M): 0,124 мм; расстояние измерения: 490 мм; фокусное расстояние объектива камеры: 12 мм; фокусное расстояние объектива проектора: 6 мм; Ориентиры: Ø 3,0 мм; Калибровочный объект: CP40/MV560

- Фактические рабочие температуры системы (экран состояния):

* temp0 моноплата: 44,0 °C

* temp1 Древесина: 25,5 °C

* temp2 Воздух: 21,7 °C

* temp3 светодиод: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Объектив: 29,7 °C

- Скорость вращения вентиляторов: электронный вентилятор: 4237 об/мин; вентилятор лампы: 4359 об/мин

- Ориентация системы: наклон: 14,9°; крен: -3,7°

- Грузоподъемность поворотного стола: макс. 150 кг (или макс. 40 кг в зависимости от конфигурации установки)

- Грузоподъёмность блока наклона и поворота: макс. 5 кг

- Технические характеристики мобильной рабочей станции (ноутбук Dell Precision 7760): 17-дюймовый дисплей, 64-разрядный восьмиядерный процессор Intel 2,6 ГГц, 64 ГБ ОЗУ, графическая карта NVIDIA Quadro с поддержкой OpenGL, SSD-накопитель 1 ТБ, входы/выходы: Wi-Fi, LAN, 3 порта USB 3.2 / Thunderbolt 4

- Входящие в комплект аксессуары и оборудование: штатив, 4 измерительных поля (MV50, MV100, MV270, MV500) с калибровочными пластинами, поворотный/панорамирующий блок с подъемником, поворотный стол с 19-дюймовым блоком управления, мобильный контроллер, конвертер с платой обработки изображений (от оптоволокна к Thunderbolt 3), чехол для переноски, блок питания, программная лицензия на базе ключа
