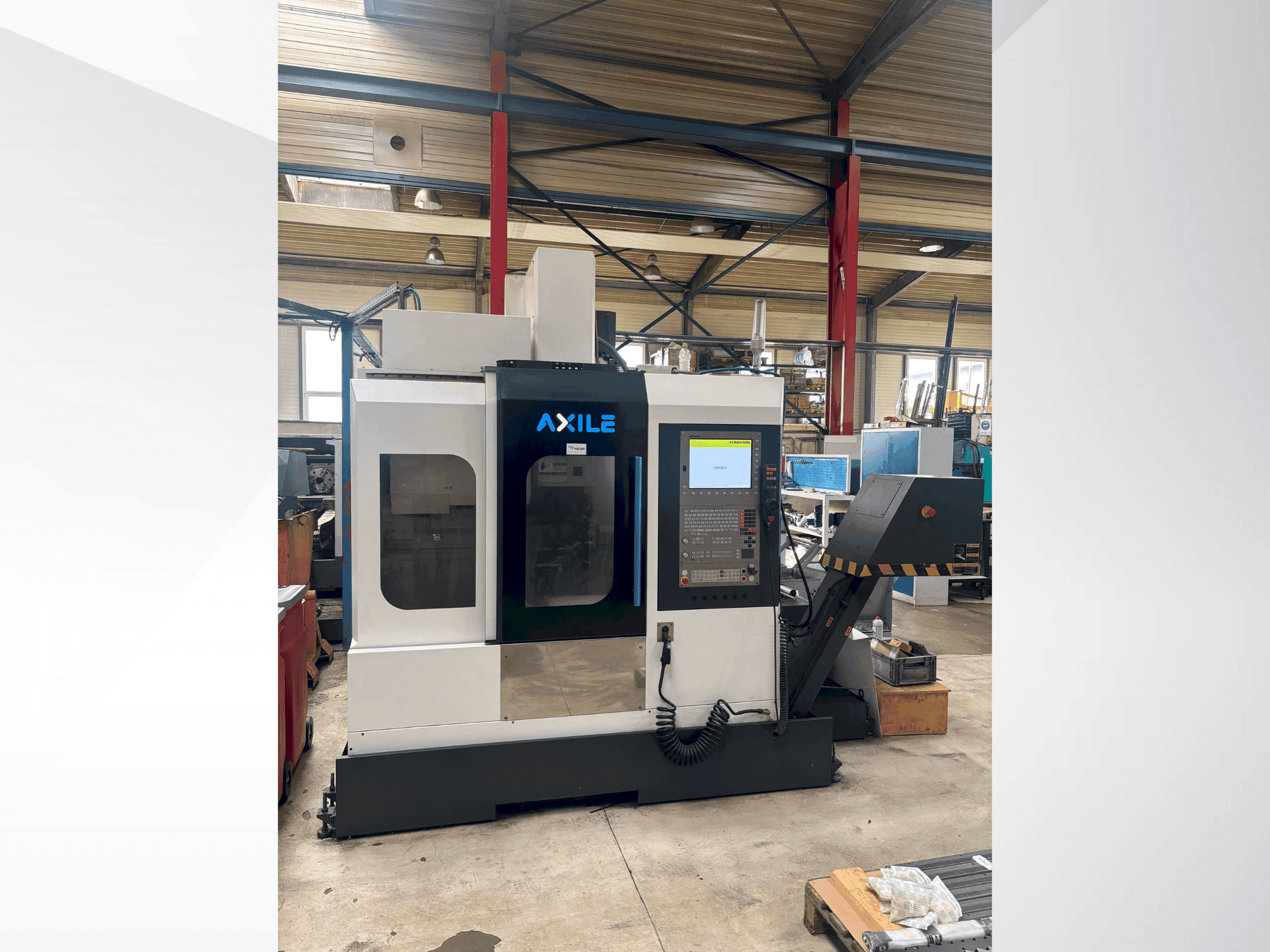

AXILE - V4AT-MIL-AXI-2019-00001

Дополнительное оборудование

• Т-образные пазы: 16 × 100 мм (4 шт.)
• Скорость: Стандартная: 12000 об/мин / Опционально: 18000 об/мин или 24000 об/мин
• Мощность двигателя: Heidenhain: 10/12,5 кВт /Siemens: 10,5/15,8 кВт /Fanuc: 11/15 кВт/ Опционально: 20 кВт
• Контроль осевой точности (AAC) / Контроль вибрации шпинделя (SVS) / Контроль позиционирования кончика инструмента (TPC)
• Стандарт: 30 или 32 инструмента/ Дополнительно: 40 инструментов
• Держатель инструмента: BT / CAT / DIN 40 / HSK 63 /Время смены (инструмент - инструмент): 1,55 с (50 Гц) / 1,31 с (60 Гц)
• Макс. Размеры инструмента: Диаметр: Ø75 мм (Ø125 мм с пустым соседним отсеком) / Длина: 300 мм / Вес: 7 кг
• Тип устройства смены инструмента (ATC): Смена рычага
• Рядной шпиндель ISO40 (12000 об/мин, с функцией CTS) / Масляный охладитель шпинделя / Устройство смены инструмента на руках (30/32 инструмента)
• Бак для охлаждающей жидкости (20 бар) / Скребковый транспортер стружки / Линейный энкодер для всех 3 осей / Устройство обратной промывки / Промывочный пистолет / Теплообменник / 4-я ось подготовлена (схема переключения)

Преимущества станка

Технические преимущества станка

• Стол: размер: 770 × 410 мм / высота: 820 мм / макс. нагрузка: 400 кг
• Точность: точность повторения (x/y/z): ±0. 01 мм / точность позиционирования: 0. 01 мм на протяжении 300 мм / скорость подачи (быстрый траверс): 36 м/мин (x/y/z)
• Направляющие: линейные рельсы (шарик 35 мм) x: 300 мм расстояние/ y: 620 мм / расстояние z: 400 мм / расстояние
• Привод осей: рециркуляционные шарико-винтовые пары: Ø32 × p12 × c3 (для x, y, z)
• Макс. Вес груза: 160 кг (стандарт) / 200 кг (опция)
• Площадь пола: 3195 × 1910 мм
• От центра шпинделя до защитного кожуха оси z: 475 мм/от носка шпинделя до стола: 100-550 мм
