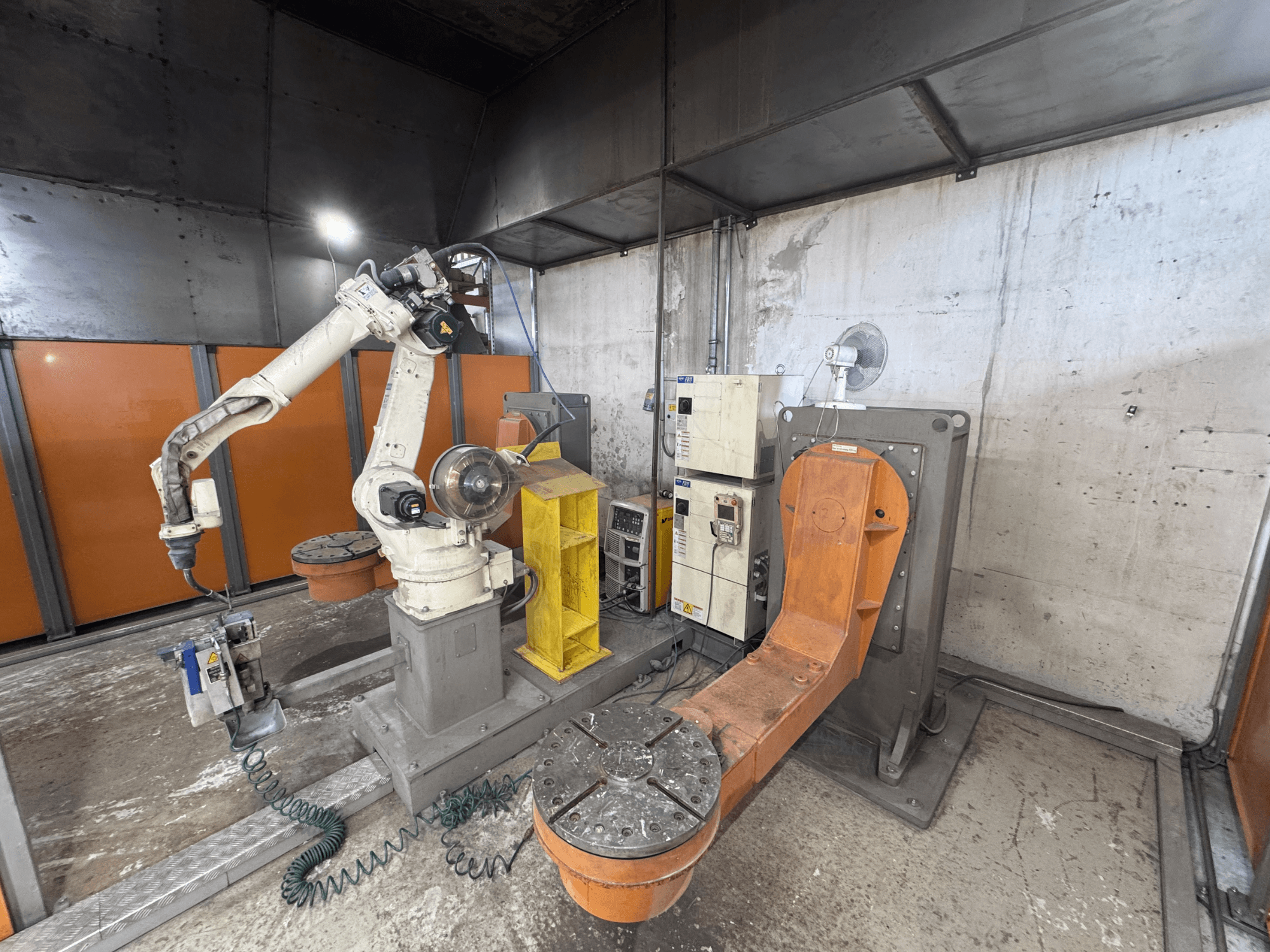

DAIHEN - VARSTROJ FD-B4L 1GM/2DMHU-ROB-DAI-2017-00001

• Основные характеристики робота: Грузоподъемность 4 кг (запястье), вылет 2 008 мм, повторяемость ±0,08 мм

• Система привода: Серводвигатели переменного тока

• Максимальная грузоподъемность верхней руки: 20 кг

• Диапазоны осей: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°

• Скорости вращения осей: J1 195°/с; J2 200°/с; J3 200°/с; J4 420°/с; J5 420°/с; J6 600°/с

• Допустимые моменты на запястье: J4 10,1 Нм; J5 10,1 Нм; J6 2,94 Нм

• Допустимая инерция: J4 0,38 кг/м²; J5 0,38 кг/м²; J6 0,03 кг/м²

• Места установки: Пол, стена, потолок

• Условия эксплуатации: 0-45 °C; влажность 20-80%

• Контроллер робота: FD-11 (возможность управления до 54 независимых осей)

• Обучающий кулон: Пульт управления WiTP

• Электропитание объекта: 3 x 400 В / 50-60 Гц

• Состояние: Приблизительно макс. 1 000 рабочих часов; проверено техником около 6 месяцев назад

• Прилагаемая документация: Руководство по установке; Руководство по эксплуатации и техническому обслуживанию; Сертификат CE; Декларация о соответствии

Дополнительное оборудование

• Источник сварочного тока: Инвертор Welbee P500L (W)

  • Сварочный ток DC: 30-500 A

  • Импульсный сварочный ток: 30-400 A

  • Рабочий цикл: 60% при 500 А; 100% при 410 А; 80% при импульсе 400 А

  • Диаметр электрода: 0,8-1,2 мм

• Сварочная горелка: RTW5000H, с водяным охлаждением

• Внешние оси/позиционеры: 2x P500 L-VN ROBO позиционер/вращатель; функция Multi-Synchromotion

• Система безопасности: Система оптических и физических барьеров безопасности

• Блок охлаждения

• Интерфейс робота

• CAN-интерфейс

• Загрузочные поддоны
